المشاهدات: 0 المؤلف: كون تانغ وقت النشر: 2026-03-09 الأصل: جينان YZH معدات الآلات المحدودة
يتطلب تحديد نظام ذراع التمثال الصحيح تقييم: (1) توافق نوع وحجم الكسارة، (2) الوصول المطلوب ونصف قطر العمل، (3) حجم المطرقة وطاقة التأثير، (4) خيارات تكوين التركيب، (5) نوع نظام التحكم، (6) الامتثال للبيئة والسلامة، و(7) خبرة الشركة المصنعة ودعمها. عادةً ما توفر الأنظمة من الشركات المصنعة التي تتمتع بخبرة تزيد عن 15 عامًا وشهادات CE/ISO وقت تشغيل أفضل بنسبة 40% وعمر خدمة أطول.
هذه المقالة مخصصة لمديري المحاجر ومهندسي التعدين ومشرفي المصانع ومحترفي المشتريات المسؤولين عن عمليات الكسارة. بعد 20 عامًا من تصميم وتركيب أنظمة ذراع التطويل عبر أربع قارات، تعلمت أن الاختيار الخاطئ للنظام يؤدي إلى اختناقات في الإنتاج، وحوادث تتعلق بالسلامة، وعمليات تحديث مكلفة.
يبدأ أساس اختيار نظام ذراع الرافعة بالكسارة الخاصة بك. تمثل أنواع الكسارات المختلفة تحديات انسداد فريدة من نوعها.
الكسارات الفكية: انسداد في فتحة التغذية وغرفة التكسير. تغذية نموذجية 500-1200 ملم. يصل الازدهار إلى 3-6 م. المطرقة 1,500-3,000 ج.
الكسارات الدورانية: انسداد في الوشاح العلوي وفتحة التغذية. تغذية تصل إلى 1500 مم. يصل الازدهار إلى 5-8 م. المطرقة 3,000-6,000 ج.
الكسارات المخروطية: انسداد في قادوس التغذية والتجويف العلوي. تغذية 50-300 ملم. يصل الازدهار إلى 2-4 م. المطرقة 1,000-2,500 ج.
الأخطاء الشائعة: الوصول إلى ذراع الرافعة الأصغر حجمًا، والإفراط في تحديد طاقة المطرقة مما يتسبب في تلف البطانة، وتجاهل أبعاد فتحة التغذية، والفشل في مراعاة ترقيات الكسارة المستقبلية.
في YZH Machinery، نقوم بإجراء تقييمات في الموقع لقياس أبعاد الكسارة وترتيبات التغذية والبنية التحتية المحيطة قبل التوصية بالمواصفات.
يجب أن يضع ذراع الرافعة المطرقة عبر منطقة الانسداد بأكملها. تكوينات الطفرة القياسية:
مدمجة (3-4 م رأسيًا، 2-3 م أفقيًا): كسارات فكية صغيرة، إعادة التدوير. القياسية (4-6 م، 3-5 م): الكسارات الفكية والمخروطية المتوسطة. ممتدة (6-8 م، 5-7 م): الكسارات الفكية والدورانية الكبيرة. مخصص (8 م+، 7 م+): تطبيقات متخصصة.
يستخدم فريقنا الهندسي YZH تحليل العناصر المحدودة لتحسين هندسة ذراع الرافعة، وتحقيق التوازن بين متطلبات الوصول والاستقرار التشغيلي.
إرشادات طاقة التأثير حسب نوع الكسارة: الفك الصغير الذي يقل عن 500 طن في الساعة يحتاج إلى 1000-1500 جول. الفك المتوسط 500-1000 طن في الساعة يحتاج إلى 1500-2500 جول. الفك الكبير الذي يزيد عن 1000 طن في الساعة يحتاج إلى 2500-4000 جول. يحتاج الفك الدوراني إلى 4000-8000 جول. احتياجات الكسارة المخروطية 800-1,500 ج.
المتطلبات الهيدروليكية: معدل التدفق 40-150 لتر/دقيقة، الضغط 160-210 بار، ترشيح 10 ميكرون لمنع تلف صمام المطرقة. يعد تبريد الزيت أمرًا بالغ الأهمية للتشغيل المستمر في المناخات الحارة.

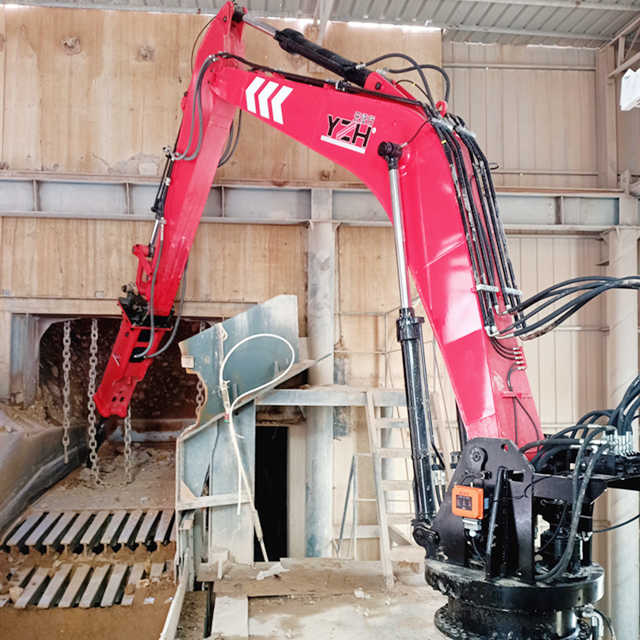

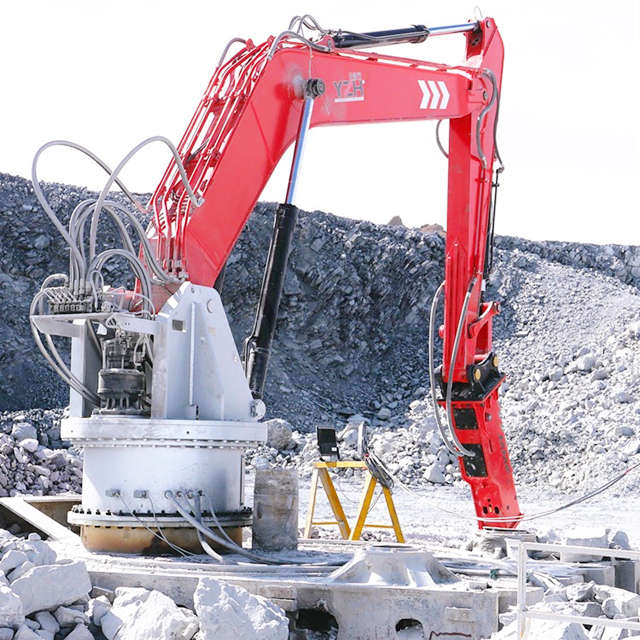

يوفر التثبيت بقاعدة ثابتة أساسًا خرسانيًا دائمًا وأقصى قدر من الاستقرار — وهو الأفضل للكسارات الأولية. يتطلب الأساس كتلة خرسانية تتراوح من 5 إلى 15 طنًا، ومسامير تثبيت M24-M36 درجة 8.8، وقفص حديد التسليح، ووسادات عزل اهتزاز من المطاط الصناعي.
يوفر التركيب المحمول/المحمول المرونة لمحطات الكسارات المتعددة، وهو مناسب لعمليات التكسير التعاقدية.
توفر YZH رسومات الأساس الكاملة والإشراف على التثبيت.
جهاز التحكم عن بعد بالراديو قياسي: يختار المشغل وضع الرؤية الأمثل، ومدى يزيد عن 100 متر، وعصا التحكم أو التحكم في القلادة، والمسافة الآمنة من الصخور المتساقطة وغبار الكسارة.
تشتمل الميزات المتقدمة على المكونات الهيدروليكية التناسبية لتحديد المواقع بدقة وسلاسة، وإيقاف المطرقة تلقائيًا لمنع إطلاق النار الجاف، وأنظمة مقاومة الاصطدام التي تحمي بطانات الكسارة، والقياس عن بعد للمراقبة والتشخيص عن بعد.
كموزعين معتمدين لـ Rammer وSandvik، تقدم YZH أنظمة تحكم مثبتة في أقسى بيئات التعدين.
متطلبات شهادة CE: توجيه الماكينات 2006/42/EC، وتوجيه EMC 2014/30/EU، والضوضاء أقل من 85 ديسيبل في موضع المشغل، وتوقف الطوارئ وأقفال الأمان.
متطلبات سلامة الموقع: حماية المشغل من هيكل الحماية من الأجسام المتساقطة (FOPS)/هيكل الحماية من الانقلاب (ROPS)، والمكونات الكهربائية ذات التصنيف IP65 الخاصة بالغبار والرطوبة، وإخماد الحرائق الهيدروليكية، ومنصات الوصول الآمنة للصيانة.
تحمل أنظمة YZH شهادة CE الكاملة وتتوافق مع معايير ISO 12100 لسلامة الآلات ومعايير الأنظمة الهيدروليكية ISO 4413.
الخبرة الفنية: سنوات في أنظمة ذراع الرافعة، والهندسة والتصميم الداخلي، وخبرة التخصيص الخاصة بالتطبيقات، والتركيبات المرجعية في تطبيقات مماثلة.
دعم ما بعد البيع: توفر قطع الغيار والمخزون، وشبكة الخدمة الميدانية، وبرامج تدريب المشغلين والصيانة، وإمكانيات التشخيص عن بعد.
شهادات الجودة: ISO 9001، علامة CE، شهادات اللحام ISO 9606 و EN 1090، وثائق تتبع المواد.
مع 20 عامًا من التخصص في أنظمة ذراع الرافعة، توفر YZH Machinery هندسة التطبيقات، والتصنيع المعتمد من ISO 9001، والشراكات المعتمدة من Rammer وSandvik، والدعم العالمي الشامل.
السعر على التكلفة الإجمالية: الأنظمة منخفضة التكلفة تعني صيانة أعلى، وعمر خدمة أقصر، وقطع غيار محدودة - قم دائمًا بحساب التكلفة الإجمالية للملكية.
تجاهل القدرة المستقبلية: تصميم لإنتاج الغد. حساب نمو الإنتاجية والترقيات المحتملة للكسارة.
تقييم غير مناسب للموقع: تفوت عروض الأسعار عن بعد دون زيارات الموقع قيود الوصول وقيود الطاقة والظروف البيئية ومتطلبات التكامل.
س: كم من الوقت يستغرق التثبيت؟ ج: التركيبات القياسية بعد 3-5 أيام من اكتمال الأساس. عمليات التكامل المعقدة 1-2 أسابيع. توفر YZH الإشراف الكامل على التركيب والتشغيل.
س: ما هو جدول الصيانة المطلوب؟ ج: عمليات الفحص البصري اليومية، وتزييت النقطة المحورية الأسبوعية، وفحوصات الفلتر الهيدروليكي الشهرية، والخدمة الشاملة السنوية. خدمة المطرقة كل 500 ساعة تشغيل.
س: هل يمكن تحديث الأنظمة لتتناسب مع الكسارات الموجودة؟ ج: نعم. تجري YZH مسوحات للموقع وتصمم حلول تركيب مخصصة لأي كسارة موجودة تقريبًا.
س: ما هي فترة عائد الاستثمار النموذجية؟ ج: 12-18 شهرًا لمعظم العمليات. العمليات ذات الحجم الكبير غالبًا ما تستغرق من 6 إلى 12 شهرًا. توفر YZH حسابات عائد الاستثمار بناءً على معايير الإنتاج المحددة الخاصة بك.
س: هل أنظمة YZH متوافقة مع ماركات المطرقة الأخرى؟ ج: نعم. في حين تم تحسينها لـ Rammer وSandvik، فإننا نقدم محولات تركيب لـ Montabert، وAtlas Copco، وIndeco، وغيرها من العلامات التجارية الكبرى.
يتطلب اختيار نظام ذراع الرافعة المناسب إجراء تقييم منهجي عبر جميع العوامل السبعة. في YZH Machinery، نقدم 20 عامًا من التخصص، وشراكات Rammer وSandvik، والتصنيع ISO 9001، والامتثال لـ CE حلولًا مثالية لعمليات التكسير الخاصة بك.
هل أنت مستعد لاختيار النظام المناسب؟ اتصل بـ YZH Machinery للحصول على تقييم مجاني للتطبيق. سيقوم فريقنا الهندسي بتقييم مواصفات الكسارة الخاصة بك، وظروف الموقع، ومتطلبات الإنتاج للتوصية بالتكوين الأمثل.
شركة جينان YZH لمعدات الآلات المحدودة | أكثر من 20 عامًا من الخبرة | شهادة CE | موقع الأيزو 9001: https://www.yzhbooms.com/
