BB450
YZH
Opis produktu
W instalacjach kruszenia o dużym tonażu każdy nieplanowany postój kosztuje, a większość z tych postojów ma miejsce w tym samym miejscu: nadwymiary oraz zawieszenia w kruszarce i zbiorniku zasypowym. System wysięgnika do kruszenia skał na stojaku BB450 jest instalowany jako stałe „ramię narzędziowe” dla tej stacji, dając operatorom możliwość kruszenia zmostkowanej skały w gardzieli kruszarki i zarządzania ładunkiem w leju zasypowym bez konieczności przenoszenia sprzętu mobilnego w ciasne przestrzenie.
Dzięki szerokiemu promieniowi roboczemu i głębokiemu zasięgowi BB450 jest tak zwymiarowany, że pojedyncza instalacja może pokryć wszystkie kluczowe miejsca problemów wokół typowych kruszarek wstępnych i lejów zasypowych.
Utrzymanie wydajności w tonach na godzinę w trudnych warunkach
Kopalnie i kamieniołomy pracują z wydajnością, a wszelkie blokady w kruszarce głównej bezpośrednio odbijają się na wynikach finansowych.
BB450 umożliwia operatorom natychmiastową reakcję na zbyt duże głazy i mosty, wykorzystując wysięgnik kruszarki do przywrócenia przepływu, zanim linia spadnie znacznie poniżej docelowej produkcji.
Bezpieczeństwo i narażenie w pobliżu kruszarki i leja zasypowego
Ręczne oczyszczanie za pomocą prętów lub zbliżanie koparek do otwartych lejów zasypowych naraża załogę na spadające skały, odłamki skalne i niestabilne stosy.
Zamontowany na cokole BB450 jest sterowany z bezpiecznego miejsca za pomocą konsoli zdalnej lub lokalnej, co pozwala na przestrzeganie zasad „zakazu wstępu” do strefy zagrożenia podczas kruszenia skał i manipulacji materiałami.
Zmienna fragmentacja i zmieniający się profil paszy
Nawet dobrze kontrolowany strzał może spowodować powstanie długich, płaskich lub nieregularnych skał, które nie przepływają płynnie przez lej samowyładowczy i kruszarkę.
Używając wysięgnika do ściągania łuków, rozprowadzania materiału i łamania niewygodnych kawałków, operatorzy mogą zachować bardziej spójny wzór podawania, poprawiając wydajność kruszarki i żywotność wykładziny.

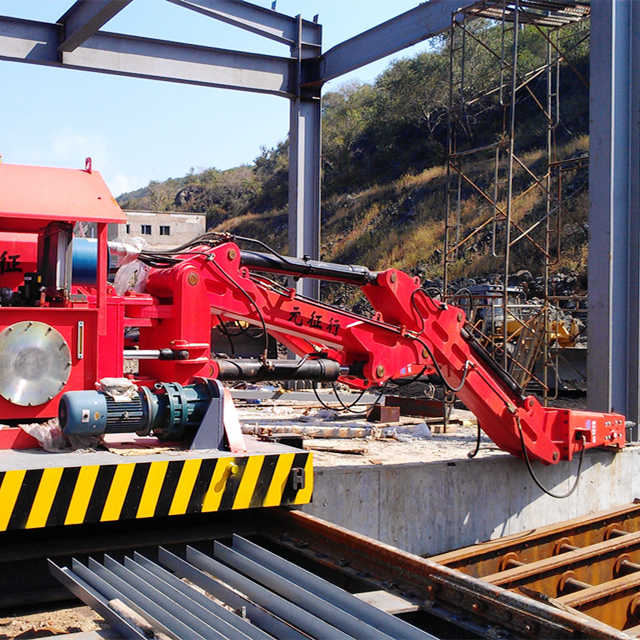

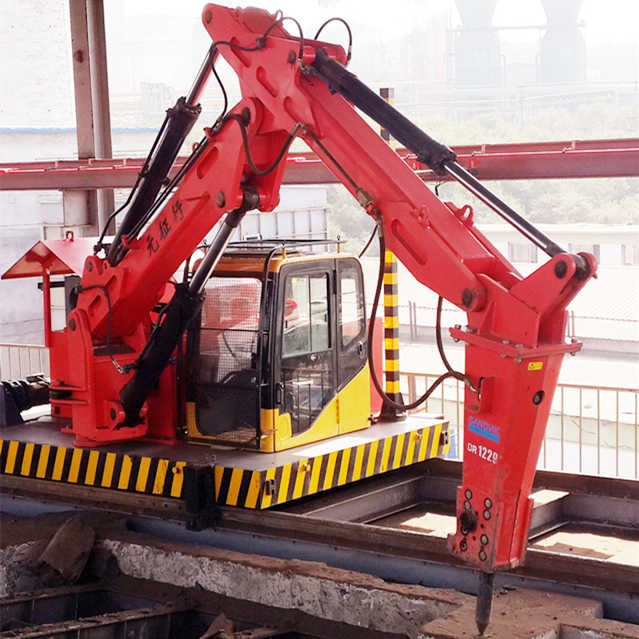

System wysięgnika do kruszenia skał YZH BB450 jest dostarczany jako kompletna stacja:

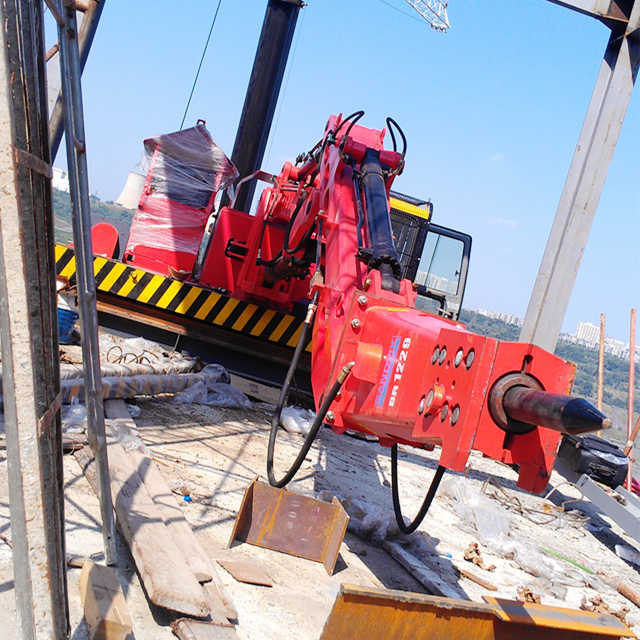

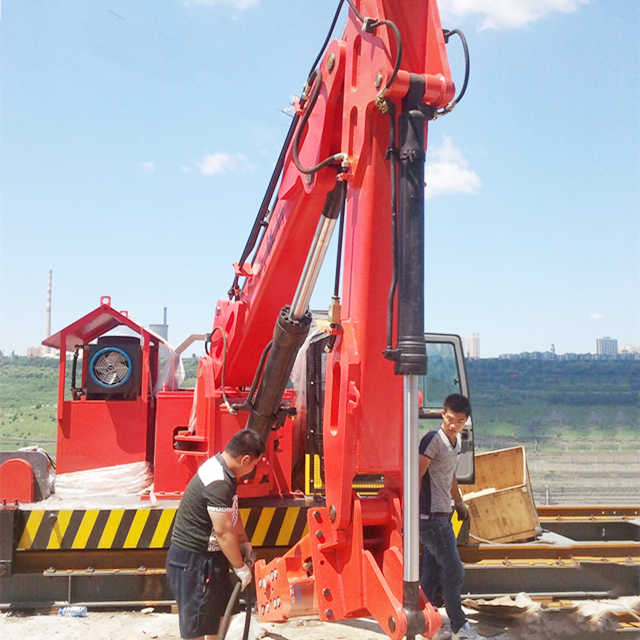

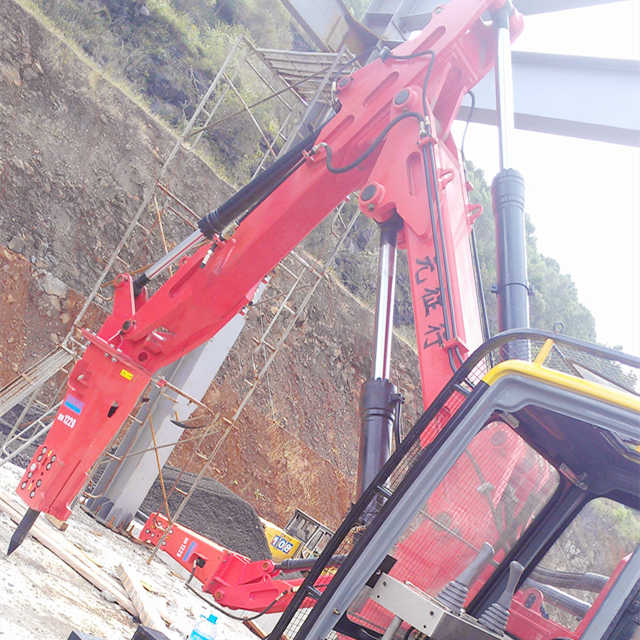

Wysięgnik montowany na cokole
Solidny cokół podtrzymuje konstrukcję wysięgnika i mechanizm obrotowy, zakotwiczony do betonu lub stali konstrukcyjnej w sąsiedztwie kruszarki/zasypu.
Wysięgnik BB450 zapewnia:
Maks. poziomy promień roboczy (R1): 7000 mm
Maks. pionowy promień roboczy (R2): 4950 mm
Min. pionowy promień roboczy (R3): 2040 mm
Maks. głębokość robocza (H2): 4890 mm
Obrót: 170°
Ta koperta umożliwia operatorowi omiatanie wylotu kruszarki, sięganie głęboko do kieszeni i pracę nad powierzchnią leja zasypowego z jednego punktu mocowania.
Młot hydrauliczny (młot)
Na wysięgniku zamontowany jest kompatybilny młot hydrauliczny, którego wymiary odpowiadają twardości skały w miejscu pracy i maksymalnej wielkości brył, zapewniając energię uderzenia potrzebną do rozbijania uporczywych głazów.
Wysięgnik i młot zostały zaprojektowane razem, aby operator mógł skutecznie uderzać, minimalizując jednocześnie ryzyko dla ram kruszarki i konstrukcji leja zasypowego.

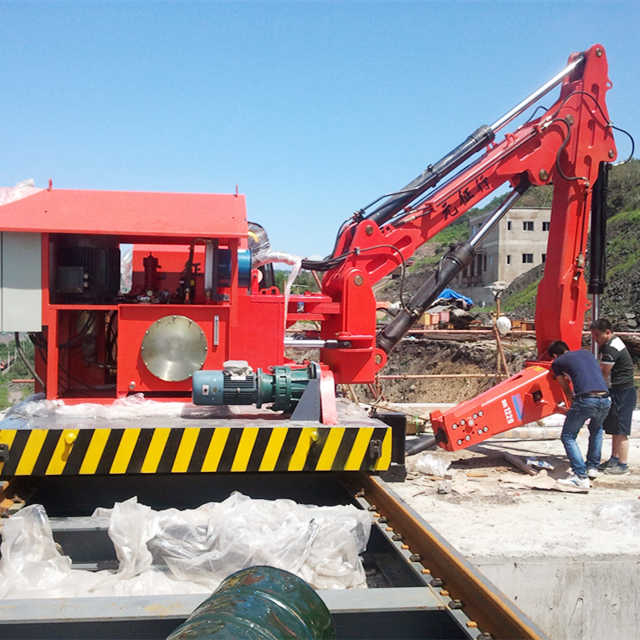

Agregat hydrauliczny z napędem elektrycznym
Napędzany silnikiem elektrycznym agregat hydrauliczny zapewnia stabilny przepływ i ciśnienie do wysięgnika i młota, a filtracja i chłodzenie są zaprojektowane do ciągłej pracy w zapylonych i obciążonych środowiskach.
Napęd elektryczny utrzymuje koszty operacyjne na niższym poziomie niż rozwiązania mobilne napędzane silnikiem wysokoprężnym i upraszcza integrację z urządzeniami zakładowymi.
Sterowanie operacyjne i możliwość zdalnego działania
System obejmuje pakiet sterowania operacyjnego, zazwyczaj z lokalną konsolą i opcjami zdalnego sterowania, umożliwiający bezpieczne i precyzyjne ruchy wysięgnika i obsługę młota.
Zdalna obsługa umożliwia trzymanie personelu z dala od bezpośredniego obszaru kruszarki/leje zasypowego podczas kruszenia skał, co wspiera nowoczesne standardy bezpieczeństwa i procedury zakładowe.
BB450 szczególnie nadaje się do:
Podstawowe stacje kruszarki szczękowej w średnich i dużych kamieniołomach oraz kopalniach metali, gdzie jeden wysięgnik może pokryć zarówno wylot kruszarki, jak i lej samowyładowczy.
Leje zasypowe wyposażone w Grizzly obsługują rudę wydobywczą lub wysadzany kamień, w miejscach, gdzie na prętach często wiszą płaskie lub ponadgabarytowe skały.
Centralne zakłady kruszenia kruszywa, w których duże wykorzystanie i długie zmiany wymagają solidnego, sprawdzonego w praktyce systemu wysięgnika, aby utrzymać linię w ruchu.
Jego zasięg i obrót sprawiają, że jest to elastyczne rozwiązanie dla wielu układów, szczególnie tam, gdzie krytyczny jest szybki dostęp zarówno do kruszarki, jak i leja zasypowego.
Chociaż BB450 ma zdefiniowaną geometrię i zasięg, YZH traktuje każdą instalację jako projekt, który należy opracować, a nie tylko dostarczenie produktu:
Inżynierowie na budowie przeglądają rysunki kruszarki i leja zasypowego, wzniesienia i dostępne fundamenty, aby potwierdzić, że obszar roboczy BB450 w pełni pokrywa zidentyfikowane strefy blokad.
Rozmiar młota, konfiguracja jednostki napędowej i opcje sterowania są wybierane w oparciu o charakterystykę skały, cykl pracy i preferencje operatora (kabina czy urządzenie zdalne, integracja z zakładowym sterownikiem PLC itp.).
Opcjonalne wyposażenie i możliwości dostosowania — takie jak specjalne konstrukcje montażowe, dodatkowa ochrona przed kurzem i uderzeniami lub zaawansowane rozwiązania zdalne — można dodać w celu dostosowania do konkretnych wymagań miejsca.
Firma YZH jest uznawana za wiodącego dostawcę systemów wysięgników do kruszenia skał na cokole ze sprawdzonymi w praktyce pakietami, stosowanymi w kopalniach i kamieniołomach na całym świecie.
Szeroka gama modeli (w tym BB450 i większe/mniejsze wysięgniki) umożliwia dopasowanie każdej kruszarki i leja zasypowego na miejscu do systemu o odpowiedniej wielkości, poprawiając ogólną efektywność kosztową.
Skoncentrowanie się na niezawodności, bezpieczeństwie i wsparciu w całym cyklu życia oznacza, że system wysięgnika do kruszarki skał na cokole staje się narzędziem zapewniającym długoterminową produktywność, a nie tylko krótkotrwałym rozwiązaniem blokad.
Jeśli na Twojej linii kruszenia tracą tony na godzinę z powodu zbyt dużych skał, zawieszania się zbiorników zasypowych lub niebezpiecznych metod oczyszczania, system wysięgnika kruszenia skał na stojaku BB450 może zamienić ten słaby punkt w kontrolowaną stację o wysokiej dostępności.
Podziel się układem kruszarki i leja zasypowego, typowym rozmiarem skały i celami produkcyjnymi, a firma YZH zaprojektuje system wysięgnika do kruszenia skał na podstawie BB450 — lub inny rozmiar z asortymentu — który będzie pasował do Twojego zakładu i zapewnia bezpieczną, ciągłą wydajność.
