Учора мені зателефонував керівник заводу в Неваді, у якого виникли проблеми з його системою штанги на підставці.
'Кевіне, стріла постійно дрейфує вліво, коли ми намагаємося розбити великі камені. Це нормально?'
Після деякого усунення несправностей ми виявили проблему - зношений позиціонуючий циліндр, який ніхто не помітив під час планового технічного обслуговування.

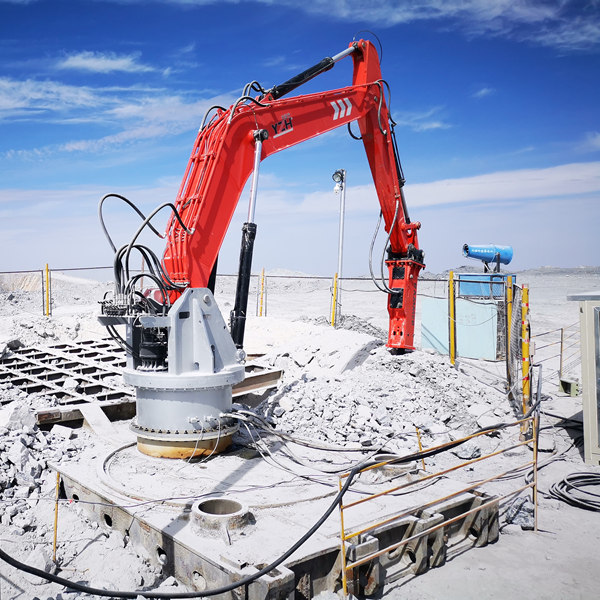

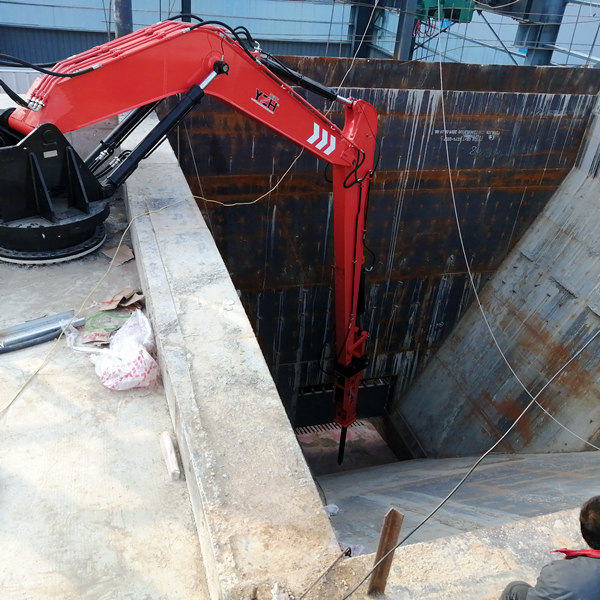

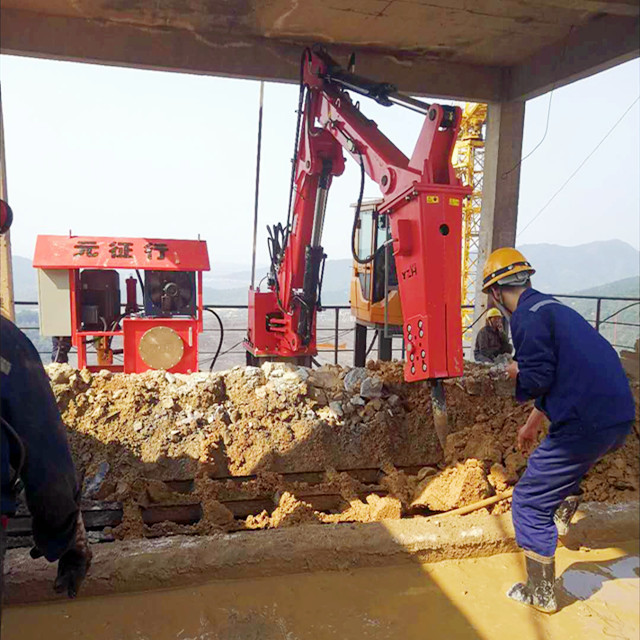

Це змусило мене задуматися. Більшість людей сприймають стрілу на п’єдесталі як одну велику машину, але насправді це набір точно сконструйованих компонентів, які працюють разом. Коли один компонент виходить з ладу, страждає вся система.
Розуміння цих компонентів — це не просто технічна цікавість — це важливо для належної роботи, обслуговування та усунення несправностей.
Дозвольте розповісти вам про основні компоненти, завдяки яким ці машини працюють.
Бетонний фундамент
Основа важливіша, ніж більшість людей усвідомлюють. Це не просто бетонна підкладка – це сконструйована конструкція, призначена для роботи з величезними зусиллями.
Фундамент повинен сприймати сили удару, витримувати вагу стріли та протистояти моментам перекидання. Погана основа спричиняє проблеми з вирівнюванням, надмірний знос і проблеми з безпекою.
Анкерний болт в зборі
Високоміцні анкерні болти кріплять стрілу до фундаменту. Це не стандартні конструкційні болти – це точно сконструйовані кріплення, розроблені для динамічного навантаження.
Тип болта та момент затягування є критичними. Ослаблені болти спричиняють вібрацію та зсув. Надмірно затягнуті болти можуть тріснути на фундаменті.
Опорна плита та монтажний інтерфейс
Опорна плита розподіляє навантаження від стрілової конструкції на фундамент. Він містить точно оброблені поверхні для правильного вирівнювання стріли.
Прокладки та механізми регулювання дозволяють виконувати точне налаштування під час встановлення та обслуговування.
Головна стріла
Рука стріли є основним структурним компонентом – міцним сталевим виробом, призначеним для роботи з величезними зусиллями згинання та кручення.
У сучасних стрілах використовується високоміцна сталь з оптимізованим поперечним перерізом. Конструкція врівноважує вимоги до міцності, ваги та досяжності.
Вузол повороту стріли
Шарнір дозволяє стрілі обертатися горизонтально. Він включає в себе надміцні підшипники, ущільнення та системи змащення.
Цей вузол справляється як з вагою стріли, так і з динамічними силами, що виникають під час розриву. Правильне змащування має вирішальне значення для тривалого терміну служби.
Подовжувач стріли (за наявності)
Деякі системи включають телескопічні подовжувачі стріли для збільшення радіусу дії. Це додає складності, але забезпечує робочу гнучкість.
Надставки включають власні гідроциліндри, напрямні та запірні механізми.
Головний гідравлічний насос
Насос забезпечує гідравлічну рідину під тиском для всіх рухів стріли. Більшість систем використовують насоси змінного об’єму для ефективності та контролю.
Розмір насоса залежить від гідравлічних вимог стріли - витрати, тиску та робочого циклу.
Гідравлічний резервуар і охолодження
Резервуар зберігає гідравлічну рідину та забезпечує охолодження. Він включає в себе фільтрацію, контроль температури та індикатори рівня рідини.
Відповідна температура рідини має вирішальне значення для роботи системи та терміну служби компонентів. Багато систем включають спеціальні контури охолодження.
Гідравлічні циліндри
Кілька циліндрів контролюють рух стріли:
Підйомний циліндр: піднімає та опускає стрілу
Циліндр обертання: забезпечує горизонтальне обертання
Подовжувальний циліндр: керує телескопічними секціями (якщо є)
Кожен циліндр має розмір відповідно до певного навантаження та швидкості.
Регулювальні клапани та колектори
Гідравлічні клапани контролюють потік рідини в кожен циліндр. Сучасні системи використовують пропорційні клапани для плавного, точного керування.
Клапанний колектор об’єднує кілька клапанів, запобіжних клапанів і регуляторів потоку в компактну збірку.
Головна шафа управління
Містить електричні засоби керування, включаючи ПЛК (програмований логічний контролер), пускачі двигунів і пристрої захисту.
Шафа зазвичай розрахована на промислове середовище з належним охолодженням і захистом від пилу та вологи.
Операторська станція управління
Станція керування містить джойстики або кнопки для керування стрілою, аварійної зупинки та індикаторів стану.
Сучасні системи часто містять цифрові дисплеї, що відображають стан системи, діагностику та робочі параметри.
Система зворотного зв'язку позиції
Датчики відстежують положення стріли та забезпечують зворотний зв’язок із системою керування. Це забезпечує точне позиціонування та автоматизовані послідовності.
Поширені типи датчиків включають потенціометри, кодери та безконтактні перемикачі.
Системи безпеки
Численні системи безпеки захищають обладнання та персонал:
Ланцюги аварійної зупинки
Захист від перевантаження
Обмеження позиції
Контроль гідравлічного тиску
Монтажний кронштейн для молотка
З’єднує гідромолот зі стрілою. Повинен витримувати вагу молотка плюс динамічні сили від розривних операцій.
Кронштейн має функції швидкого від’єднання для заміни молотка та доступу для обслуговування.
Гідравлічні з'єднання
Гідравлічні лінії високого тиску живлять молот. Включіть швидкороз'ємні муфти для легкої зміни молотка.
Правильна прокладка шланга запобігає пошкодженню від руху стріли та забезпечує доступ для обслуговування.
Інтерфейс вибору молотка
Різні молотки потребують різної гідравлічної витрати та тиску. Система стріли повинна вміщувати молотки різних розмірів і типів.
Система змащення
Автоматичні системи змащування забезпечують належне змащення критичних компонентів. Включно з насосами, розподільними блоками та системами моніторингу.
Правильне змащування значно подовжує термін служби компонентів і зменшує потреби в технічному обслуговуванні.
Освітлення та освітлення робочої зони
Світлодіодні системи освітлення забезпечують освітлення для нічних операцій і робіт з технічного обслуговування.
Освітлення повинно бути розташоване так, щоб уникнути тіней і забезпечити достатню видимість робочої зони.
Доступ до платформ і функцій безпеки
Платформи, драбини та огорожі забезпечують безпечний доступ для обслуговування та експлуатації.
Функції безпеки включають нековзні поверхні, точки кріплення для захисту від падіння та шляхи евакуації.
Послідовність дій
Коли оператор рухає джойстик, система управління:
Приймає вхідний сигнал
Обробляє його через ПЛК
Надсилає команди гідравлічним клапанам
Відстежує зворотний зв'язок позиції
Регулює положення клапана для плавного руху
Розподіл навантаження
Сили від розривних операцій протікають через:
Молоток до монтажного кронштейна
Кронштейн до важеля стріли
Рука стріли до шарнірного вузла
Поворот до базової плити
Опорна плита до фундаменту
Кожен компонент повинен витримувати свою частину загального навантаження.
Проблеми з гідравлічною системою
Забруднена рідина, зношені ущільнювачі та проблеми з клапанами є звичайним явищем. Регулярний аналіз рідини та заміна фільтрів запобігає більшості проблем.
Конструкційний знос
Підшипники повороту стріли, кріпильні болти та структурні з’єднання зношуються від постійного навантаження.
Проблеми з електрикою
Вібрація послаблює з’єднання, волога викликає корозію, а тепло руйнує компоненти.
Поселення фундаменту
З часом основи можуть осідати або тріскатися, викликаючи проблеми з вирівнюванням і підвищений знос.
Доступність компонентів
Хороша конструкція стріли забезпечує доступ до всіх компонентів, які потребують регулярного обслуговування. Поганий доступ призводить до відкладеного обслуговування та передчасних збоїв.
Запасні частини
Важливі компоненти повинні мати легкодоступні запасні частини. Довгі терміни виконання запчастин означають тривалі простої.
Сервісна документація
Належна документація допомагає технікам зрозуміти співвідношення компонентів і вимоги до обслуговування.
Коли клієнти запитують про компоненти штанги, я наголошую на наступному:
Кожен компонент має значення. Стріла настільки надійна, наскільки надійна її найслабша частина.
Зрозумійте систему. Знання того, як компоненти працюють разом, допомагає у вирішенні проблем і плануванні технічного обслуговування.
Не ігноруйте дрібні проблеми. Зношений підшипник або ослаблений болт можуть завдати значних пошкоджень, якщо їх проігнорувати.
План технічного обслуговування. Компоненти мають термін служби - плануйте заміну до того, як виникнуть несправності.
Системи стріл на підставці — це складні машини з багатьма взаємозалежними компонентами. Розуміння цих компонентів допоможе вам:
Керуйте системою ефективніше
Правильно плануйте технічне обслуговування
Швидке усунення несправностей
Приймайте зважені рішення про покупку
Кожен компонент відіграє вирішальну роль у продуктивності, надійності та безпеці системи.
Подбайте про компоненти, і вони подбають про ваші операції з руйнування.
