المشاهدات: 0 المؤلف: كون تانغ وقت النشر: 10/03/2026 المنشأ: جينان YZH معدات الآلات المحدودة
تعمل أنظمة ذراع الرافعة على إزالة عوائق الكسارات من خلال توفير إمكانية الوصول إلى المطرقة الهيدروليكية التي يتم التحكم فيها عن بعد لإزالة الصخور كبيرة الحجم ومواد الجسور دون إيقاف الإنتاج. تشهد العمليات التي تنفذ هذه الأنظمة عادةً تحسينات في وقت التشغيل بنسبة 35-45%، وتقليل حوادث السلامة، وفترات استرداد تتراوح من 12 إلى 18 شهرًا. تشمل الفوائد الرئيسية التخلص من التطهير اليدوي (2-4 ساعات توقف عن العمل لكل حادث)، والتوافر على مدار الساعة طوال أيام الأسبوع، وقوة الكسر المتسقة، وسلامة المشغل من خلال التشغيل عن بعد على مسافات تصل إلى 100 متر.
هذه المقالة مخصصة لمديري المحاجر، ومديري عمليات التعدين، ومهندسي المصانع الذين يعانون من توقف الكسارة عن العمل. بعد 20 عامًا من تركيب أنظمة ذراع التطويل في المناجم والمحاجر في جميع أنحاء آسيا وإفريقيا وأوروبا والأمريكتين، رأيت بنفسي كيف تُحدث المعدات المناسبة تحولًا في عمليات التكسير.
تمثل انسدادات الكسارات أحد أكثر التحديات التشغيلية تكلفة في مجال التعدين واستغلال المحاجر.
التكاليف المباشرة لكل حادث انسداد: خسارة الإنتاج 50,000 اعتمادًا على الإنتاجية. عمالة للتخليص اليدوي 2000. تأجير المعدات 5000. حوادث السلامة والحوادث الوشيكة: لا حصر لها.
مثال التأثير السنوي لمحجر متوسط: تكرار الانسداد 2-3 مرات في الأسبوع. متوسط وقت التوقف عن العمل 3 ساعات لكل حادث. تكلفة التوقف السنوية: 1,500,000.
أسباب الانسداد الشائعة: مواد التغذية كبيرة الحجم بسبب مشكلات تجزئة الانفجار أو خطأ في اللودر. التجسير والتقوس من الأشكال الصخرية المتقشرة أو المحتوى العالي من الطين. دخول جسم غريب - لقم الثقب، والفولاذ الناتج عن التفجير، وأسنان الحفار، والأخشاب.
قبل أنظمة ذراع الرافعة ذات القاعدة، كانت عمليات الانسداد تتطلب إجراءً خطيرًا متعدد الخطوات:
إيقاف الكسارة والمغذية: 5-10 دقائق
عزل وإغلاق المعدات: 10-15 دقيقة
وضع المعدات المتنقلة: 15-30 دقيقة
محاولة سحب أو دفع مادة: 30-60 دقيقة
في حالة عدم النجاح، الإدخال اليدوي باستخدام القواطع الهوائية: 1-3 ساعات
إعادة التشغيل واستئناف الإنتاج: 10-15 دقيقة
إجمالي وقت التوقف عن العمل لكل حادث: 2-4 ساعات كحد أدنى.
تمثل عملية الإزالة اليدوية مخاطر شديدة على السلامة: سقوط المواد من الصخور الجسور غير المستقرة، والمساحة الضيقة مع هروب محدود، وإطلاق الطاقة المخزنة في المواد المحجوبة، وإعادة التشغيل العرضي أثناء الإزالة، والتعرض لغبار السيليكا أثناء التنفس. وقد تسببت هذه المخاطر في وقوع وفيات في جميع أنحاء الصناعة.

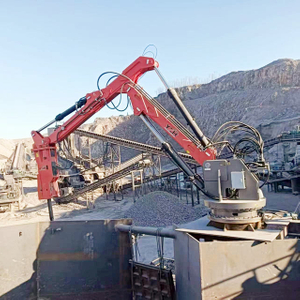

يتكون نظام ذراع الرافعة من ثلاثة مكونات رئيسية:
قاعدة التمثال: هيكل فولاذي شديد التحمل مثبت على أساس خرساني. يضم وحدة الطاقة الهيدروليكية وأدوات التحكم. مصممة لعمر خدمة يزيد عن 20 عامًا.
الذراع المفصلية: أقسام أذرع متعددة مع أسطوانات هيدروليكية. يصل نموذجي 4-8 متر. إمكانية الدوران 360 درجة. تحديد المواقع بدقة في حدود السنتيمترات.
المطرقة الهيدروليكية: يتم تركيبها عند طرف ذراع الرافعة لتحقيق أقصى قدر من التأثير. طاقة التأثير 1,000-8,000 جول. أنظمة التشحيم الأوتوماتيكية وأنظمة الإشعال المضادة للفراغ. نظام أداة التغيير السريع.
مع نظام ذراع الرافعة بقاعدة، تصبح عملية التنظيف أمرًا روتينيًا: يحدد المشغل الانسداد، ويضع المطرقة عن بعد خلال 30 إلى 60 ثانية، وتكسر المواد من 2 إلى 10 دقائق من ضربات المطرقة الخاضعة للتحكم، ويستأنف الإنتاج. إجمالي وقت التوقف عن العمل: 5-15 دقيقة مقابل 2-4 ساعات يدويًا.
دراسة الحالة رقم 1: محجر الحجر الجيري، جنوب شرق آسيا. كسارة: 1200 طن في الساعة الدورانية. الانسدادات السابقة: 3-4 مرات في الأسبوع، متوسط وقت التوقف عن العمل 3 ساعات. بعد ذراع التمثال YZH: خلوص 10-15 دقيقة. التحسن السنوي في وقت التشغيل: 42%. الاسترداد: 14 شهرا.
دراسة الحالة الثانية: منجم الذهب، غرب أفريقيا. الكسارة: كسارة فكية بقدرة 800 طن في الساعة. الطريقة السابقة: الحفار المزود بكسارة هيدروليكية، الاستجابة خلال 4-6 ساعات. بعد ذراع التمثال YZH: إزالة فورية لمدة 15 دقيقة. التحسن السنوي في وقت التشغيل: 38%. حوادث السلامة: تم تخفيضها من 6 حوادث في السنة إلى صفر.
دراسة الحالة رقم 3: منجم النحاس، أمريكا الجنوبية. دائرة سحق على مرحلتين. فترات التوقف السابقة: 150 ساعة سنويًا. بعد التثبيت: 25 ساعة سنوياً. زيادة الإنتاج: 45 ألف طن إضافي سنوياً. تأثير الإيرادات: 2.7 مليون دولار سنويًا.
خط الأساس (بدون ذراع التطويل العمودي): 6000 ساعة تشغيل سنويًا، و100 حادثة انسداد، ومتوسط وقت التوقف عن العمل 2.5 ساعة = 250 ساعة ضائعة. ساعات التشغيل الفعلية: 5,750.
مع نظام Pedestal Boom: نفس 100 حادث ولكن متوسط 12 دقيقة فقط = 20 ساعة ضائعة. ساعات التشغيل الفعلية: 5,980.
النتيجة الصافية: انخفاض بنسبة 40% في وقت التوقف عن العمل بسبب الانسداد. وهذا يعني 230 ساعة إنتاج إضافية سنويًا.
تحسينات السلامة: لا يلزم الدخول إلى مساحة محدودة. يحافظ المشغلون على مسافة آمنة تتراوح ما بين 50 إلى 100 متر. لا يوجد معالجة يدوية للمواد المحظورة. إجراءات مقاصة موحدة ويمكن التنبؤ بها. تتضمن أنظمة YZH التوقف في حالات الطوارئ، وأجهزة الاستشعار المضادة للتصادمات، وحماية FOPS/ROPS.
حماية الكسارة: التغذية المتسقة تمنع التحميل الزائد والتآكل غير المتساوي للبطانة. تعمل قوة الكسر التي يتم التحكم فيها على الحماية من تلف البطانة (مقابل تأثير الحفار). يؤدي تقليل الاهتزازات وتحميل الصدمات إلى إطالة عمر المكونات.
تحسين العمالة: تتطلب التخليص اليدوي 2-3 مشغلين، ومشغل حفار واحد، ومشرف واحد، وفني صيانة واحد، بالإضافة إلى المعدات المتنقلة. يتطلب ذراع الرافعة مشغلًا مدربًا واحدًا — دون الحاجة إلى معدات إضافية. توفير العمالة: تخفيض بنسبة 60-80% في طاقم الاستجابة للانسداد.
الاستثمار النموذجي لذراع التمثال: المعدات 400000. تركيب وتشغيل 50.000. التأسيسات والأعمال المدنية 40.000. المجموع: 490,000.
المزايا السنوية (المحجر المتوسط): انخفاض قيمة وقت التوقف عن العمل 50,000. تجنب تكاليف السلامة 25000. إجمالي الفوائد السنوية: 505,000 دولار.
عائد الاستثمار: 103-273% حسب حجم النظام. فترة الاسترداد: 4-12 شهرًا.
س: ما مدى سرعة نظام ذراع التمثال في إزالة الانسداد النموذجي؟
ج: تتم إزالة معظم الانسدادات خلال 5-15 دقيقة مقارنة بـ 2-4 ساعات يدويًا. يتم تنظيف الجسور البسيطة بشكل أسرع خلال 2-5 دقائق. تتطلب الصخور كبيرة الحجم نقاط تكسير متعددة وتستغرق من 10 إلى 20 دقيقة.
س: هل سيعمل نظام ذراع الرافعة مع الكسارة الموجودة لدي؟
ج: نعم، يمكن تعديل أنظمة ذراع التطويل إلى أي كسارة فكية أو مخروطية أو كسارات دورانية تقريبًا. تجري YZH تقييمات للموقع لتصميم حلول التركيب المخصصة.
س: ماذا يحدث إذا تعطل نظام ذراع التمثال؟
ج: تم تصميم أنظمة YZH لعمر خدمة يزيد عن 20 عامًا. نوصي بمخزون قطع الغيار المهمة في الموقع، والدعم الفني على مدار الساعة طوال أيام الأسبوع، والخدمة الميدانية للاستجابة لحالات الطوارئ. يتم حل معظم المشكلات خلال 24 ساعة.
س: هل يمكن لنظام ذراع التمثال الواحد أن يخدم عدة كسارات؟
ج: بشكل عام لا، فأذرع الرافعة ذات القاعدة مصممة خصيصًا لهندسة كسارة واحدة. توجد أنظمة قاعدة متنقلة ولكنها تضحي بالقدرة على النقل.
س: كيف يؤثر الطقس على التشغيل؟
ج: تتميز أنظمة YZH بمكونات كهربائية ذات تصنيف IP65 وتعمل من -20 درجة مئوية إلى +50 درجة مئوية. يتطلب البرد الشديد سخانات الزيت الهيدروليكي. تتطلب الأمطار الغزيرة والغبار صيانة الفلتر بشكل متكرر ولكنها لا تمنع التشغيل.
س: ما هي الصيانة التي تحافظ على تحسين وقت التشغيل بنسبة 40%؟
ج: عمليات الفحص البصري اليومية (5 دقائق)، والتشحيم الأسبوعي (30 دقيقة)، وفحوصات الفلتر الشهرية (ساعة واحدة)، والخدمة الشاملة السنوية (يوم واحد). تضمن الصيانة المناسبة توفر النظام عند الحاجة.
إن انسداد الكسارة أمر لا مفر منه، ولكن يمكن منع تأثيره على الإنتاج والسلامة. تعمل أنظمة ذراع التمثال على تحويل استجابة الانسداد من أزمة تستغرق عدة ساعات إلى مهمة روتينية مدتها 10 دقائق.
تم توثيق التحسن في وقت التشغيل بنسبة 40% عبر العمليات الحقيقية - وليس التسويق. إلى جانب تحسينات السلامة وحماية الكسارة، توفر هذه الأنظمة عائد استثمار يتم قياسه خلال أشهر.
في YZH Machinery، أمضينا 20 عامًا في تحسين أنظمة ذراع الرافعة لأصعب تطبيقات التكسير في العالم. توفر أنظمة الجودة ISO 9001 المعتمدة من CE لدينا، جنبًا إلى جنب مع تقنية Rammer Hammer، الموثوقية التي تتطلبها عملياتك.
هل أنت على استعداد للتخلص من عوائق الكسارات وزيادة وقت تشغيلك؟ اتصل بـ YZH Machinery للحصول على تقييم تشغيلي مجاني.
