Wyświetlenia: 0 Autor: Kun Tang Czas publikacji: 2026-03-10 Pochodzenie: Jinan YZH Machinery Equipment Co., Ltd.
Systemy wysięgników na cokole eliminują blokady kruszarki, zapewniając zdalnie sterowany młot hydrauliczny dostęp do usuwania ponadgabarytowych skał i materiału pomostowego bez zatrzymywania produkcji. Operacje wdrażające te systemy zazwyczaj zapewniają 35–45% poprawę czasu sprawności, redukcję incydentów związanych z bezpieczeństwem i okresy zwrotu inwestycji wynoszące 12–18 miesięcy. Kluczowe korzyści obejmują eliminację ręcznego czyszczenia (2–4 godziny przestoju na zdarzenie), dostępność 24 godziny na dobę, 7 dni w tygodniu, stałą siłę niszczącą i bezpieczeństwo operatora dzięki zdalnej obsłudze z odległości do 100 metrów.
Ten artykuł jest przeznaczony dla kierowników kamieniołomów, dyrektorów operacji górniczych i inżynierów zakładów borykających się z przestojami kruszarki. Po 20 latach instalowania systemów wysięgników na stojakach w kopalniach i kamieniołomach w Azji, Afryce, Europie i obu Amerykach widziałem na własne oczy, jak odpowiedni sprzęt zmienia operacje kruszenia.
Blokady kruszarki stanowią jedno z najbardziej kosztownych wyzwań operacyjnych w górnictwie i wydobywaniu.
Koszty bezpośrednie na przypadek blokady: Strata w produkcji 50 000 w zależności od wydajności. Robocizna przy ręcznym rozliczeniu 2000. Wypożyczenie sprzętu 5 tys. Zdarzenia związane z bezpieczeństwem i zdarzenia potencjalnie wypadkowe: niezmierzone.
Przykład rocznego wpływu dla średniego kamieniołomu: Częstotliwość zatorów 2-3 razy w tygodniu. Średni czas przestoju 3 godziny na zdarzenie. Roczny koszt przestoju: 1 500 000.
Typowe przyczyny blokad: Zbyt duży materiał wsadowy wynikający z fragmentacji wybuchu lub błędu ładowarki. Mostkowanie i wyginanie się w przypadku łuszczących się skał lub dużej zawartości gliny. Wtargnięcie ciała obcego — wiertła, stal ze strzałów, zęby koparki, drewno.
Przed systemami wysięgników na stojakach blokady wymagały niebezpiecznej, wieloetapowej procedury:
Zatrzymanie kruszarki i podajnika: 5-10 minut
Izolowanie i blokowanie sprzętu: 10-15 minut
Umiejscowienie sprzętu mobilnego: 15-30 minut
Próba ciągnięcia lub pchania materiału: 30-60 minut
Jeżeli się nie powiedzie, wejście ręczne za pomocą młotów pneumatycznych: 1-3 godziny
Uruchom ponownie i wznów produkcję: 10-15 minut
Całkowity czas przestoju na zdarzenie: minimum 2–4 godziny.
Ręczne oczyszczanie stwarza poważne zagrożenia dla bezpieczeństwa: spadający materiał z niestabilnej skały, na której znajdują się mosty, zamknięta przestrzeń z ograniczoną możliwością ucieczki, uwalnianie energii zmagazynowanej w zablokowanym materiale, przypadkowe ponowne uruchomienie podczas oczyszczania oraz narażenie dróg oddechowych na pył krzemionkowy. Zagrożenia te spowodowały ofiary śmiertelne w całej branży.

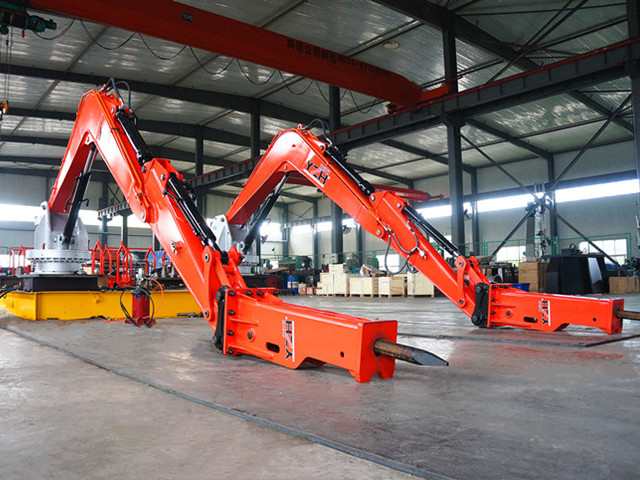

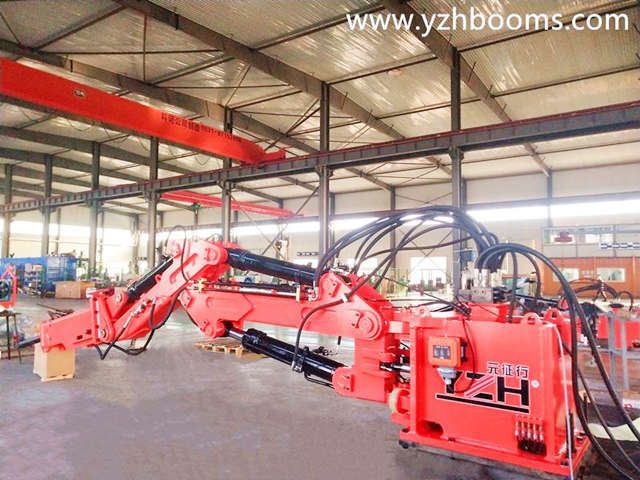

System wysięgnika stojakowego składa się z trzech głównych elementów:
Podstawa cokołu: Wytrzymała konstrukcja stalowa zakotwiczona do betonowego fundamentu. Mieści zasilacz hydrauliczny i elementy sterujące. Zaprojektowane z myślą o ponad 20-letniej żywotności.
Wysięgnik przegubowy: wiele sekcji ramion z siłownikami hydraulicznymi. Typowy zasięg 4-8 metrów. Możliwość obrotu o 360 stopni. Precyzyjne pozycjonowanie w centymetrach.
Młot hydrauliczny: montowany na końcu wysięgnika w celu uzyskania maksymalnej siły uderzenia. Energia uderzenia 1000-8000 dżuli. Automatyczne systemy smarowania i strzelania przeciw ślepemu. System szybkiej wymiany narzędzi.
Dzięki wysięgnikowi na cokole czyszczenie staje się rutyną: operator identyfikuje zatory, zdalnie ustawia młot w ciągu 30–60 sekund, kontrolowane uderzenia młota w ciągu 2–10 minut rozbijają materiał i produkcja zostaje wznowiona. Całkowity czas przestoju: 5–15 minut w porównaniu do 2–4 godzin wykonywanych ręcznie.
Studium przypadku 1: Kamieniołom wapienia, Azja Południowo-Wschodnia. Kruszarka: wirująca o prędkości 1200 ton na godzinę. Poprzednie blokady: 3-4 tygodniowo, średni czas przestoju 3 godziny. Po wysięgniku na cokole YZH: prześwit 10-15 minut. Roczna poprawa czasu sprawności: 42%. Zwrot: 14 miesięcy.
Studium przypadku 2: Kopalnia złota, Afryka Zachodnia. Kruszarka: kruszarka szczękowa o prędkości 800 t/h. Poprzednia metoda: koparka z młotem hydraulicznym, czas reakcji 4-6 godzin. Po wysięgniku na cokole YZH: natychmiastowa przeprawa w ciągu 15 minut. Roczna poprawa czasu sprawności: 38%. Incydenty związane z bezpieczeństwem: redukcja z 6 rocznie do zera.
Studium przypadku 3: Kopalnia miedzi, Ameryka Południowa. Dwustopniowy obwód kruszenia. Poprzedni przestój: 150 godzin rocznie. Po instalacji: 25 godzin rocznie. Wzrost produkcji: 45 000 dodatkowych ton rocznie. Wpływ na przychody: 2,7 miliona dolarów rocznie.
Wartość bazowa (bez wysięgnika): 6000 godzin pracy rocznie, 100 przypadków zablokowania, średni przestój wynoszący 2,5 godziny każdy = 250 straconych godzin. Efektywne godziny pracy: 5750.
Z systemem wysięgnika na cokole: 100 takich samych wypadków, ale średnio tylko 12 minut = stracone 20 godzin. Efektywne godziny pracy: 5980.
Wynik netto: 40% redukcja przestojów związanych z blokadą. To 230 dodatkowych godzin produkcyjnych rocznie.
Ulepszenia bezpieczeństwa: Nie jest wymagane wchodzenie do przestrzeni zamkniętych. Operatorzy zachowują bezpieczną odległość 50-100 metrów. Brak ręcznej obsługi zablokowanego materiału. Ujednolicone, przewidywalne procedury rozliczeniowe. Systemy YZH obejmują wyłączniki awaryjne, czujniki antykolizyjne i zabezpieczenia FOPS/ROPS.
Ochrona kruszarki: Stałe podawanie zapobiega obciążeniom udarowym i nierównomiernemu zużyciu wykładziny. Kontrolowana siła zrywająca chroni przed uszkodzeniem wykładziny (w porównaniu z uderzeniem koparki). Mniej wibracji i obciążeń udarowych wydłuża żywotność komponentów.
Optymalizacja pracy: Ręczne sprzątanie wymaga 2-3 operatorów, 1 operatora koparki, 1 nadzorcy, 1 technika konserwacji i sprzętu mobilnego. Wysięgnik na stojaku wymaga 1 przeszkolonego operatora — bez dodatkowego wyposażenia. Oszczędności w pracy: redukcja personelu reagującego na blokady o 60–80%.
Typowa inwestycja w wysięgnik na cokole: sprzęt 400 000. Instalacja i uruchomienie 50 tys. Prace fundamentowe i budowlane 40 tys. Razem: 490 000.
Korzyści roczne (średni kamieniołom): Zmniejszona wartość przestoju 50 000. Unikanie kosztów bezpieczeństwa 25 000. Całkowite roczne świadczenie: 505 000 dolarów.
ROI: 103-273% w zależności od wielkości systemu. Okres zwrotu: 4-12 miesięcy.
P: Jak szybko system wysięgnika na stojaku może usunąć typową blokadę?
Odp.: Większość blokad można usunąć w ciągu 5–15 minut w porównaniu do 2–4 godzin ręcznie. Proste mostkowanie usuwa się najszybciej po 2–5 minutach. Zbyt duże głazy wymagające wielu punktów przełamania zajmują 10–20 minut.
P: Czy system wysięgnika na cokole będzie współpracował z moją istniejącą kruszarką?
Odp.: Tak, systemy wysięgników stojakowych można zamontować w praktycznie każdej kruszarce szczękowej, stożkowej lub wirującej. YZH przeprowadza ocenę lokalizacji w celu zaprojektowania niestandardowych rozwiązań montażowych.
P: Co się stanie, jeśli system wysięgnika stojaka ulegnie awarii?
Odp.: Systemy YZH są zaprojektowane na ponad 20-letni okres użytkowania. Zalecamy utrzymywanie na miejscu zapasów kluczowych części zamiennych, całodobową pomoc techniczną i serwis w terenie w celu zapewnienia reakcji w sytuacjach awaryjnych. Większość problemów rozwiązuje się w ciągu 24 godzin.
P: Czy jeden system wysięgnika na cokole może obsługiwać wiele kruszarek?
Odp.: Generalnie nie — wysięgniki stojakowe są zaprojektowane specjalnie dla jednej geometrii kruszarki. Istnieją systemy stojaków mobilnych, ale poświęca się je na rzecz przenośności.
P: Jak pogoda wpływa na działanie?
Odp.: Systemy YZH są wyposażone w podzespoły elektryczne o stopniu ochrony IP65 i działają w temperaturach od -20°C do +50°C. Ekstremalne zimno wymaga podgrzewaczy oleju hydraulicznego. Ulewne deszcze i kurz wymagają częstszej konserwacji filtra, ale nie zakłócają jego pracy.
P: Jaka konserwacja utrzymuje 40% poprawę czasu sprawności?
Odp.: Codzienne kontrole wizualne (5 minut), cotygodniowe smarowanie (30 minut), comiesięczne kontrole filtrów (1 godzina) i roczny kompleksowy serwis (1 dzień). Właściwa konserwacja zapewnia dostępność systemu w razie potrzeby.
Blokady kruszarki są nieuniknione, ale można zapobiec ich wpływowi na produkcję i bezpieczeństwo. Systemy wysięgników na stojakach przekształcają reakcję na blokadę z wielogodzinnego kryzysu w rutynowe 10-minutowe zadanie.
Poprawa czasu sprawności o 40% jest udokumentowana w rzeczywistych operacjach, a nie w marketingu. W połączeniu z poprawą bezpieczeństwa i ochroną kruszarki, systemy te zapewniają zwrot z inwestycji mierzony w miesiącach.
W YZH Machinery spędziliśmy 20 lat na doskonaleniu systemów wysięgników stojakowych do najcięższych na świecie zastosowań związanych z kruszeniem. Nasze systemy jakości ISO 9001 z certyfikatem CE w połączeniu z technologią młotów Rammer zapewniają niezawodność, jakiej wymaga Twoja praca.
Chcesz wyeliminować blokady kruszarki i wydłużyć czas sprawności? Skontaktuj się z YZH Machinery, aby uzyskać bezpłatną ocenę operacyjną.
