Sockelauslegersysteme beseitigen Brecherblockaden, indem sie einen ferngesteuerten hydraulischen Hammerzugang ermöglichen, um übergroßes Gestein und Brückenmaterial zu entfernen, ohne die Produktion zu unterbrechen. Betriebe, die diese Systeme implementieren, verzeichnen in der Regel eine Verbesserung der Betriebszeit um 35–45 %, weniger Sicherheitsvorfälle und Amortisationszeiten von 12–18 Monaten. Zu den Hauptvorteilen gehören der Wegfall manueller Räumarbeiten (2–4 Stunden Ausfallzeit pro Vorfall), die Verfügbarkeit rund um die Uhr, eine konstante Bremskraft und die Sicherheit des Bedieners durch Fernsteuerung über Entfernungen von bis zu 100 Metern.
Dieser Artikel richtet sich an Steinbruchmanager, Bergbaubetriebsleiter und Anlageningenieure, die mit Brecherausfallzeiten zu kämpfen haben. Nachdem ich 20 Jahre lang Sockelauslegersysteme in Bergwerken und Steinbrüchen in Asien, Afrika, Europa und Amerika installiert habe, habe ich aus erster Hand gesehen, wie die richtige Ausrüstung Brechvorgänge verändert.
Brecherverstopfungen stellen eine der kostspieligsten betrieblichen Herausforderungen im Bergbau und in Steinbrüchen dar.
Direkte Kosten pro Blockadevorfall: Produktionsverlust 50.000, abhängig vom Durchsatz. Arbeitsaufwand für manuelles Clearing 2.000. Ausrüstungsverleih 5.000. Sicherheitsvorfälle und Beinaheunfälle: unermesslich.
Jährliches Auswirkungsbeispiel für einen mittelgroßen Steinbruch: Verstopfungshäufigkeit 2–3 Mal pro Woche. Durchschnittliche Ausfallzeit 3 Stunden pro Vorfall. Jährliche Ausfallkosten: 1.500.000.
Häufige Ursachen für Verstopfungen: Übergroßes Zufuhrmaterial aufgrund von Explosionsfragmentierungsproblemen oder Laderfehlern. Brückenbildung und Wölbung bei schuppigen Gesteinsformen oder hohem Tongehalt. Eindringen von Fremdkörpern – Bohrer, Stahl aus Sprengungen, Baggerzähne, Holz.
Vor Sockelauslegersystemen erforderten Verstopfungen ein gefährliches mehrstufiges Verfahren:
Brecher und Zubringer stoppen: 5-10 Minuten
Geräte isolieren und sperren: 10–15 Minuten
Positionieren Sie mobile Geräte: 15–30 Minuten
Versuchen Sie, Material zu ziehen oder zu schieben: 30–60 Minuten
Bei erfolglosem Erfolg manueller Einstieg mit Drucklufthämmern: 1-3 Stunden
Neustart und Wiederaufnahme der Produktion: 10–15 Minuten
Gesamtausfallzeit pro Vorfall: mindestens 2–4 Stunden.
Die manuelle Räumung birgt erhebliche Sicherheitsrisiken: herabfallendes Material aus instabilem Brückengestein, beengte Räume mit begrenztem Fluchtweg, Freisetzung gespeicherter Energie in blockiertem Material, unbeabsichtigter Wiederanlauf während der Räumung und Exposition der Atemwege mit Quarzstaub. Diese Risiken haben in der gesamten Branche zu Todesfällen geführt.

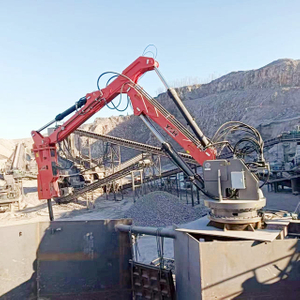

Ein Sockelauslegersystem besteht aus drei Hauptkomponenten:
Der Sockel: Robuste Stahlkonstruktion, verankert auf einem Betonfundament. Enthält Hydraulikaggregat und Bedienelemente. Ausgelegt für eine Lebensdauer von über 20 Jahren.
Der Gelenkausleger: Mehrere Armabschnitte mit Hydraulikzylindern. Typische Reichweite 4–8 Meter. 360-Grad-Rotationsmöglichkeit. Präzise Positionierung im Zentimeterbereich.
Der hydraulische Hammer: An der Auslegerspitze montiert für maximale Schlagwirkung. Aufprallenergie 1.000–8.000 Joule. Automatische Schmier- und Leerlaufschutzsysteme. Schnellwechsel-Werkzeugsystem.
Mit einem Sockelauslegersystem wird die Beseitigung zur Routine: Der Bediener erkennt die Verstopfung, positioniert den Hammer aus der Ferne in 30–60 Sekunden, 2–10 Minuten kontrollierte Hammerschläge brechen das Material auf und die Produktion wird fortgesetzt. Gesamtausfallzeit: 5–15 Minuten gegenüber 2–4 Stunden manuell.
Fallstudie 1: Kalksteinbruch, Südostasien. Brecher: 1.200 tph Kreiselbrecher. Frühere Blockaden: 3–4 pro Woche, durchschnittliche Ausfallzeit 3 Stunden. Nach dem YZH-Sockelausleger: 10–15 Minuten Abstand. Jährliche Verbesserung der Betriebszeit: 42 %. Amortisation: 14 Monate.
Fallstudie 2: Goldmine, Westafrika. Brecher: Backenbrecher mit 800 t/h. Bisherige Methode: Bagger mit Hydraulikhammer, Reaktionszeit 4–6 Stunden. Nach YZH-Sockelboom: sofortige 15-minütige Räumung. Jährliche Verbesserung der Betriebszeit: 38 %. Sicherheitsvorfälle: von 6 pro Jahr auf null reduziert.
Fallstudie 3: Kupfermine, Südamerika. Zweistufiger Brechkreislauf. Bisherige Ausfallzeit: 150 Stunden jährlich. Nach der Installation: 25 Stunden jährlich. Produktionssteigerung: 45.000 zusätzliche Tonnen pro Jahr. Umsatzauswirkungen: 2,7 Millionen US-Dollar pro Jahr.
Basiswert (ohne Pedestal Boom): 6.000 Betriebsstunden pro Jahr, 100 Blockaden, jeweils 2,5 Stunden durchschnittliche Ausfallzeit = 250 Stunden Ausfall. Effektive Betriebsstunden: 5.750.
Mit Pedestal Boom System: Gleiche 100 Vorfälle, aber nur durchschnittlich 12 Minuten = 20 verlorene Stunden. Effektive Betriebsstunden: 5.980.
Nettoergebnis: Reduzierung verstopfungsbedingter Ausfallzeiten um 40 %. Das sind 230 zusätzliche Produktionsstunden pro Jahr.
Sicherheitsverbesserungen: Kein Zugang zu engen Räumen erforderlich. Die Bediener halten einen Sicherheitsabstand von 50–100 Metern ein. Kein manueller Umgang mit blockiertem Material. Standardisierte, vorhersehbare Clearingverfahren. Zu den YZH-Systemen gehören Notstopps, Antikollisionssensoren und FOPS/ROPS-Schutz.
Brecherschutz: Eine gleichmäßige Zufuhr verhindert Stoßbelastungen und ungleichmäßige Abnutzung der Auskleidung. Die kontrollierte Bruchkraft schützt vor Schäden an der Auskleidung (im Vergleich zum Aufprall eines Baggers). Weniger Vibrationen und Stoßbelastungen verlängern die Lebensdauer der Komponenten.
Arbeitsoptimierung: Für die manuelle Räumung sind 2–3 Bediener, 1 Baggerführer, 1 Vorgesetzter, 1 Wartungstechniker sowie mobile Ausrüstung erforderlich. Der Sockelausleger erfordert einen geschulten Bediener – keine zusätzliche Ausrüstung. Arbeitseinsparungen: 60–80 % weniger Personal für die Blockadereaktion.
Typische Pedestal-Boom-Investition: Ausrüstung 400.000. Installation und Inbetriebnahme 50.000. Gründungs- und Bauarbeiten 40.000. Gesamt: 490.000.
Jährliche Vorteile (mittlerer Steinbruch): Reduzierter Ausfallzeitwert 50.000. Vermeidung von Sicherheitskosten 25.000. Jährlicher Gesamtnutzen: 505.000 US-Dollar.
ROI: 103–273 %, abhängig von der Systemgröße. Amortisationszeit: 4–12 Monate.
F: Wie schnell kann ein Sockelauslegersystem eine typische Verstopfung beseitigen?
A: Die meisten Blockaden lösen sich in 5–15 Minuten, im Vergleich zu 2–4 Stunden manuell. Eine einfache Überbrückung klärt sich am schnellsten nach 2–5 Minuten. Übergroße Felsbrocken, die mehrere Sollbruchstellen erfordern, benötigen 10–20 Minuten.
F: Funktioniert ein Sockelauslegersystem mit meinem vorhandenen Brecher?
A: Ja, Sockelauslegersysteme können an praktisch jedem Backen-, Kegel- oder Kreiselbrecher nachgerüstet werden. YZH führt Standortbewertungen durch, um maßgeschneiderte Montagelösungen zu entwerfen.
F: Was passiert, wenn das Sockelauslegersystem ausfällt?
A: YZH-Systeme sind für eine Lebensdauer von über 20 Jahren ausgelegt. Wir empfehlen eine Lagerhaltung wichtiger Ersatzteile vor Ort, technischen Support rund um die Uhr und einen Außendienst für Notfallmaßnahmen. Die meisten Probleme lösen sich innerhalb von 24 Stunden.
F: Kann ein Sockelauslegersystem mehrere Brecher bedienen?
A: Im Allgemeinen nein – Sockelausleger sind speziell für die Geometrie eines Brechers konzipiert. Es gibt mobile Sockelsysteme, die jedoch zugunsten der Portabilität auf Kosten der Funktionalität gehen.
F: Wie wirkt sich das Wetter auf den Betrieb aus?
A: YZH-Systeme verfügen über elektrische Komponenten der Schutzart IP65 und können bei -20 °C bis +50 °C betrieben werden. Extreme Kälte erfordert hydraulische Ölheizungen. Starker Regen und Staub erfordern eine häufigere Filterwartung, verhindern jedoch nicht den Betrieb.
F: Welche Wartung sorgt dafür, dass die Betriebszeit um 40 % verbessert wird?
A: Tägliche Sichtprüfungen (5 Minuten), wöchentliche Schmierung (30 Minuten), monatliche Filterprüfungen (1 Stunde) und jährlicher umfassender Service (1 Tag). Eine ordnungsgemäße Wartung stellt die Systemverfügbarkeit bei Bedarf sicher.
Brecherblockaden sind unvermeidlich, ihre Auswirkungen auf Produktion und Sicherheit sind jedoch vermeidbar. Pedestal-Boom-Systeme verwandeln die Reaktion auf Blockaden von einer mehrstündigen Krise in eine routinemäßige 10-Minuten-Aufgabe.
Die Verbesserung der Betriebszeit um 40 % wird im realen Betrieb dokumentiert – nicht im Marketing. In Kombination mit Sicherheitsverbesserungen und Brecherschutz liefern diese Systeme einen ROI, der in Monaten gemessen wird.
Bei YZH Machinery haben wir 20 Jahre damit verbracht, Sockelauslegersysteme für die härtesten Brechanwendungen der Welt zu perfektionieren. Unsere CE-zertifizierten ISO 9001-Qualitätssysteme in Kombination mit der Rammer-Hammer-Technologie bieten die Zuverlässigkeit, die Ihr Betrieb erfordert.
Sind Sie bereit, Brecherverstopfungen zu beseitigen und Ihre Betriebszeit zu steigern? Kontaktieren Sie YZH Machinery für eine kostenlose Betriebsbewertung.
