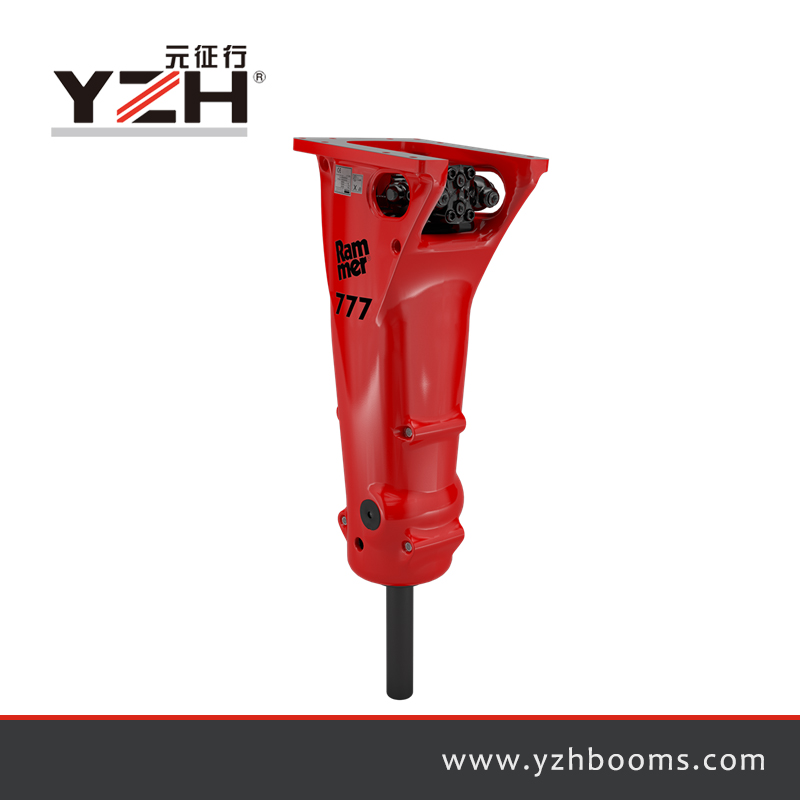

Výběr správného hydraulického kladiva je stejně důležitý jako výběr samotného výložníku. Při jakémkoli drcení je hydraulické kladivo obchodním koncem systému – je to součást, která skutečně rozbíjí kámen, odstraňuje ucpání a obnovuje váš výrobní tok.
Nesprávně přizpůsobené kladivo může vést ke špatnému brzdnému výkonu, zvýšenému namáhání konstrukce výložníku, předčasnému selhání těsnění a nadměrným prostojům. Ať už používáte čelisťový drtič, krouživý drtič nebo agregát na kamenivo, tato příručka vám pomůže pochopit, jak vybrat správné hydraulické kladivo pro vaše podstavec rock breaker systém výložníku.

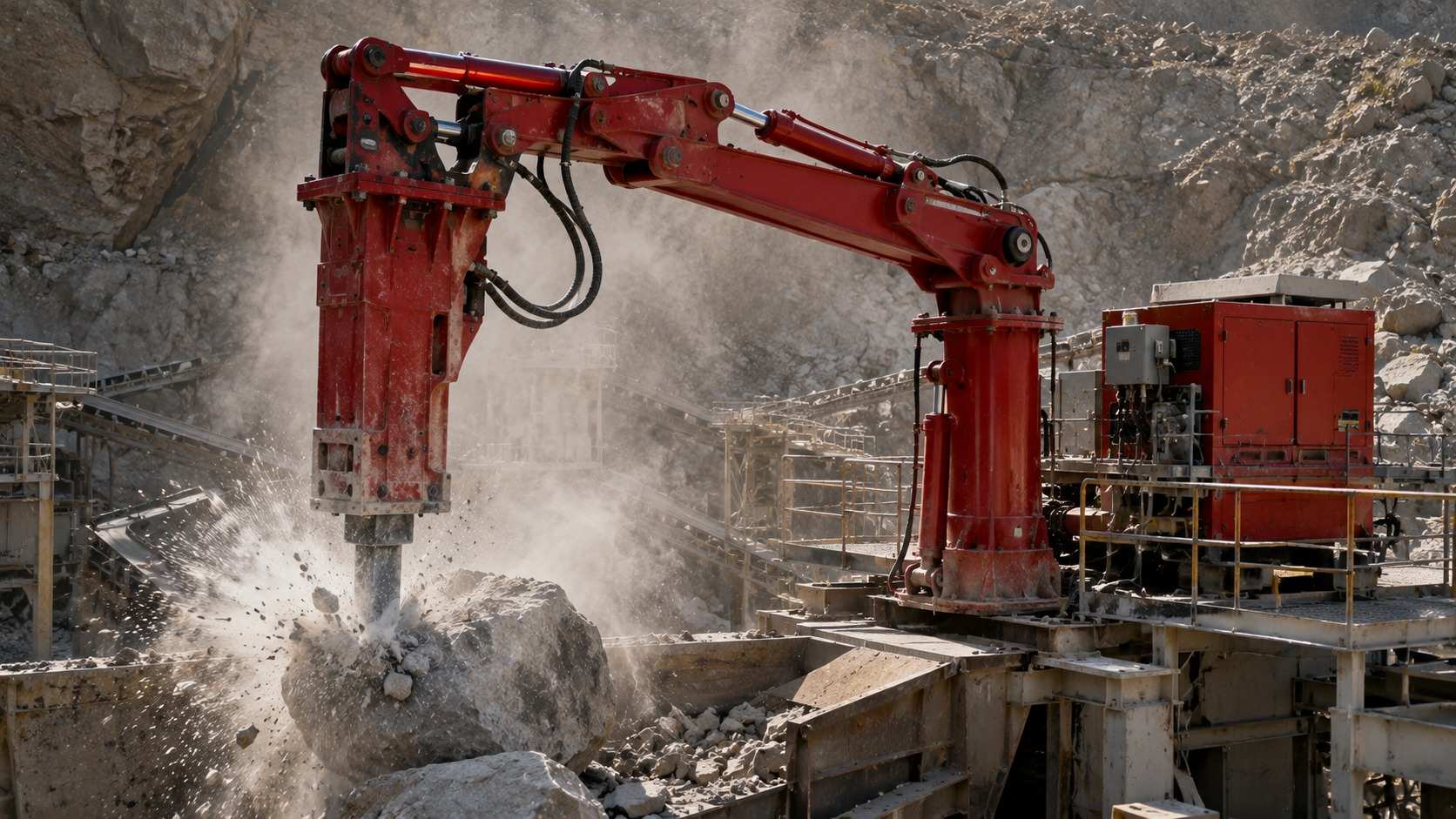

Hydraulické kladivo a výložník musí fungovat jako jedna integrovaná jednotka. Výložník zajišťuje dosah a polohování, zatímco kladivo poskytuje energii nárazu. Správný vztah je základem dobře fungujícího systému.
Při dimenzování kladiva musíte vzít v úvahu tři věci současně:
Konstrukční kapacita: Dokáže výložník zvládnout hmotnost a vibrace tohoto specifického kladiva bez zrychleného opotřebení čepů, pouzder a válců?
Hydraulická kompatibilita: Poskytuje vaše hydraulická pohonná jednotka (HPU) požadovaný průtok oleje a tlak, aby kladivo pracovalo při svém jmenovitém výkonu?
Požadavky na aplikaci: Má kladivo správnou energii úderu a frekvenci úderu, aby efektivně rozbilo váš konkrétní typ horniny?
Pokud se kterýkoli z těchto tří faktorů neshoduje, systém nebude fungovat správně nebo předčasně selže. Příliš těžké kladivo poškodí konstrukci výložníku. Kladivo, které má nedostatečnou sílu, nedokáže účinně rozbít tvrdou skálu. Kladivo, které dostává nedostatečný hydraulický průtok, bude vydávat slabé, nekonzistentní údery.
Pokud si nejste jisti kompatibilitou vašeho aktuálního nastavení, můžete kontaktujte náš technický tým pro profesionální posouzení.
Jediným nejdůležitějším vstupem pro výběr kladiva je tvrdost a pevnost v tlaku horniny, kterou rozbíjíte.
Tvrdost horniny se obvykle měří jednoosou pevností v tlaku (UCS) v MPa:
Typ skály |
Typický rozsah UCS |
Požadavek na kladivo |
Měkká hornina (vápenec, křída) |
20–80 MPa |
Nižší energie, vyšší frekvence |
Střední hornina (pískovec, čedič) |
80–150 MPa |
Střední energie a frekvence |
Hard rock (žula, křemenec) |
150–250 MPa |
Vysoká energie, větší průměr nástroje |
Velmi tvrdá hornina (železná ruda, taconit) |
250 MPa+ |
Maximální energie, odolný model |
Neméně důležitá je abrazivita. Vysoce abrazivní hornina, jako je křemenec nebo křemičitá ruda, opotřebí nástroj mnohem rychleji než měkčí materiály. V aplikacích s vysokým otěrem musí být do kalkulace provozních nákladů zahrnuta jakost materiálu nástroje a frekvence výměny.
Důležitá je také průměrná velikost nadrozměrného kamene. Velmi velké balvany vyžadují kladivo s dostatečnou energií, aby vyvolalo zlom hluboko v horninovém masivu. Menší nadrozměrné kusy lze lámat efektivněji pomocí kladiva s vyšší frekvencí a nižší energií.
Všechna hydraulická kladiva dodávají energii úderu opakovanými údery. Dva primární výkonnostní parametry jsou energie nárazu (jouly na úder) a frekvence úderu (údery za minutu). Pochopení kompromisu mezi těmito dvěma parametry je zásadní pro správný výběr kladiva.
Kladiva s vysokou rázovou energií poskytují méně, ale silnější údery. Každý úder proniká hlouběji do skalního masivu a iniciuje praskliny zevnitř. Toto je správný přístup pro:
Tvrdá, masivní hornina s vysokou pevností v tlaku
Velmi velké nadrozměrné balvany
Hornina, která vyžaduje hlubokou penetraci, aby se mohla účinně zlomit
Aplikace, kde hornina nereaguje pouze na povrchový dopad
Kladiva s vysokou frekvencí úderů poskytují více úderů za minutu při nižších úrovních individuální energie. Toto je efektivnější pro:
Měkčí nebo členitější hornina
Čištění přemostění v násypce nebo podavači
Menší oversize kusy, které se snadno zlomí
Aplikace, kde náraz povrchu postačuje k rozbití materiálu
Mnoho moderních hydraulických kladiv nabízí nastavitelné nastavení energie a frekvence, což umožňuje obsluze vyladit kladivo podle zpracovávaného materiálu. Tato flexibilita je zvláště cenná v provozech, kde se charakteristiky horniny liší v různých rázech nebo zdrojích přivádění.
Každé hydraulické kladivo má definované provozní okno pro hydraulický průtok (l/min) a tlak (bar). Provoz mimo toto okno – ať už nahoře nebo dole – způsobí problémy s výkonem a urychlí opotřebení součástí.
Pokud HPU nemůže dodat minimální požadovaný průtok pro kladivo:
Energie úderu se sníží
Frekvence foukání klesne
Brzdný výkon bude nekonzistentní
Kladivo se může zastavit nebo selhat správně
Pokud HPU dodává větší průtok, než je pro kladivo dimenzováno:
Vnitřní součásti budou vystaveny nadměrnému namáhání
Teplota oleje se zvýší, čímž se sníží výkon těsnění
V hydraulickém okruhu může dojít ke kavitaci
Životnost kladiva se výrazně sníží
Před výběrem kladiva potvrďte následující údaje ze specifikace HPU:
Maximální dostupný průtok v bodě připojení výložníku (L/min)
Rozsah provozního tlaku (bar)
Zpětný tlak v potrubí
Kapacita chlazení oleje
Vyberte si kladivo, jehož jmenovitý průtok a tlak pohodlně spadají do provozního rozsahu vašeho HPU. Pokud je vaše HPU poddimenzované pro kladivo, které potřebujete, upgrade HPU je nákladově efektivnější řešení než akceptování nesouhlasného systému.
Pokyny k tomu, jak se specifikace HPU vztahují k celkové velikosti systému, naleznete v našem článku o jak si vybrat správný systém výložníku pro drtič podstavce.
Hmotnost hydraulického kladiva přímo ovlivňuje konstrukční zatížení výložníku. Každý výložník je navržen s maximální hmotností nástroje – maximální kombinovaná hmotnost kladiva a nástroje, kterou výložník unese, aniž by překročil své konstrukční meze namáhání.
Překročení tohoto limitu způsobí:
Zrychlené opotřebení čepů a pouzder výložníku
Zvýšené namáhání hydraulických válců a těsnění
Únavové praskání v konstrukčních prvcích výložníku
Snížená životnost celé sestavy výložníku
Obecně platí, že hmotnost kladiva by neměla překročit maximální povolenou hmotnost nástroje specifikovanou výrobcem výložníku. V případě pochybností zvolte kladivo v nižší části jmenovitého rozsahu výkonu výložníku – zejména v aplikacích s vysokým cyklem, kde výložník pracuje mnoho hodin denně.
Pro aplikace čelisťových drtičů, kde velikost výložníku a hmotnost kladiva úzce souvisí, viz náš podrobný průvodce na jakou velikost výložníku na lámání kamenů potřebuji pro čelisťový drtič.
Pro aplikace s krouživými drtiči, kde jsou požadavky na energii kladiva obvykle vyšší, viz náš průvodce jak vybrat bourací rameno pro krouživý drtič.

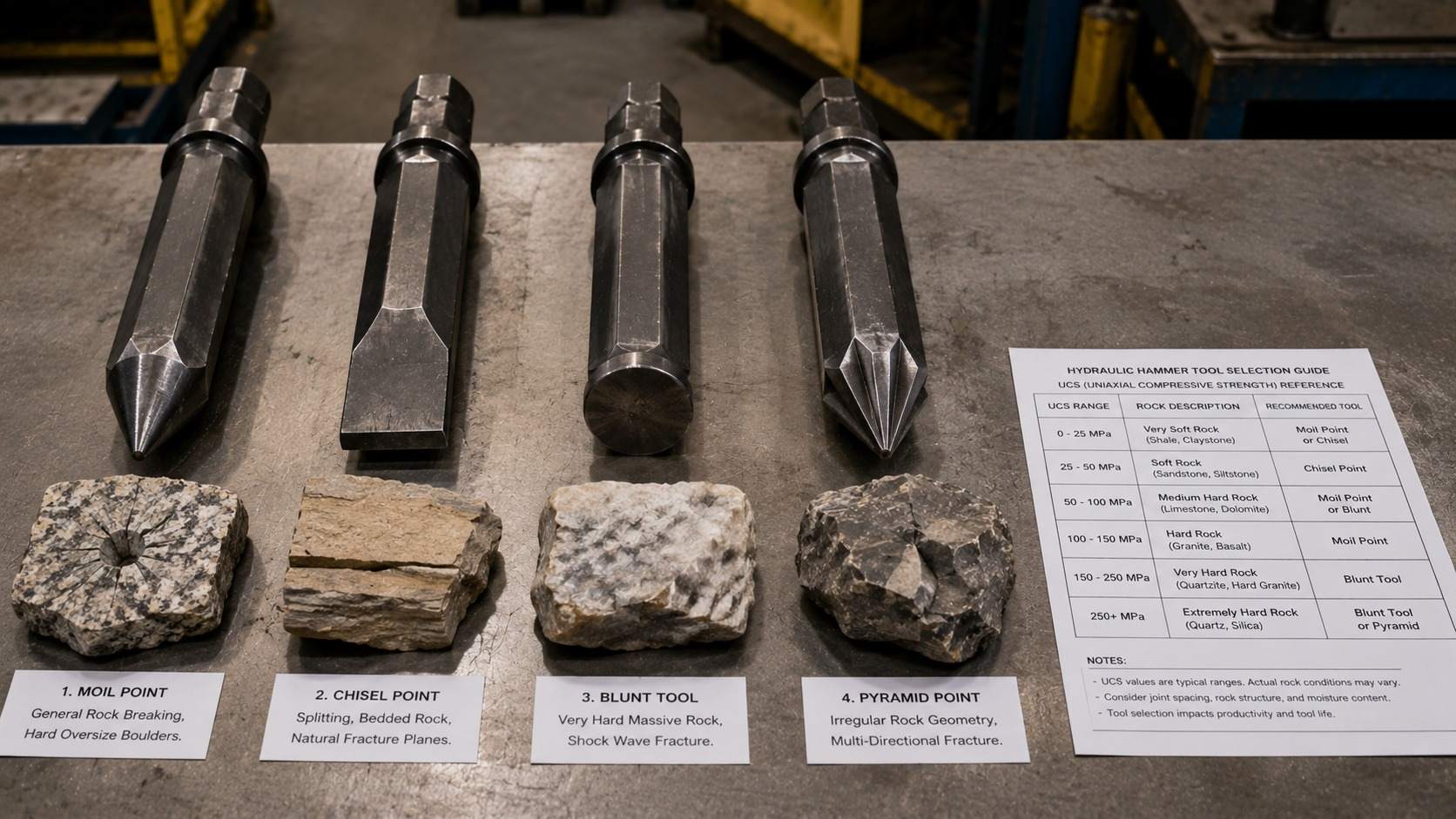

Nástroj – nazývaný také hrotem vrtání, dlátem nebo pracovním nástrojem – je bodem přímého kontaktu mezi kladivem a horninou. Výběr správného tvaru nástroje je nezbytný pro účinné lámání a maximální životnost nástroje.
Bod zvlnění je nejběžnějším univerzálním nástrojem. Jeho kónický tvar soustřeďuje energii nárazu do jediného bodu, což mu umožňuje proniknout povrchem horniny a iniciovat praskliny zevnitř.
Nejlepší pro: Všeobecné lámání hornin, tvrdé až střední kameny, redukce nadměrných balvanů v zónách podávání drtiče.
Hrot dláta má plochý hrot podobný čepeli navržený tak, aby štípal horninu podél přirozených zlomových rovin. Poskytuje lepší směrovou kontrolu a je zvláště účinný pro skály s viditelnými rovinami podloží nebo přirozenou štěpností.
Nejlepší pro: Štípání horniny, lámání betonu, materiál s přirozenými lomovými rovinami.
Tupý nástroj má ploché široké čelo, které rozděluje energii nárazu na větší plochu. Spíše než proniká do skály dodává vysokoenergetickou rázovou vlnu, která láme materiál zevnitř.
Nejlepší pro: Velmi tvrdý, masivní kámen, kde pronikání nástroje není účinné.
Pyramidový hrot kombinuje prvky dláta a dláta a poskytuje vícesměrnou iniciaci lomu. Používá se ve specializovaných aplikacích, kde jsou standardní tvary nástrojů méně účinné kvůli geometrii horniny.
Typ nástroje |
Tvar |
Nejlepší aplikace |
Moil Point |
Kónický |
Obecné lámání skály, tvrdé nadrozměrné balvany |
Chisel Point |
Plochá čepel |
Štípačka, ukládaná skála, beton |
Tupý nástroj |
Plochý obličej |
Velmi tvrdá masivní skála |
Pyramidový bod |
Vícehran |
Nepravidelná geometrie hornin |
Pracovní cyklus aplikace – kolik hodin denně je kladivo v provozu – má významný dopad na výběr kladiva a dlouhodobé náklady.
Standardní modely kladiv jsou obecně vhodné. Intervaly údržby lze bez úprav dodržovat podle plánu doporučeného výrobcem.
Vyberte si kladivo se zesíleným pouzdrem a odolnými těsněními. Věnujte zvýšenou pozornost intervalům mazání a zajistěte, aby chladicí systém HPU byl dostatečný pro delší provoz.
Měly by se používat pouze modely s kladivem pro velké zatížení se zesílenými vnitřními součástmi. Důrazně se doporučuje automatický systém mazání, aby bylo zajištěno konzistentní mazání pouzdra nástroje během nepřetržitého provozu. HPU musí mít odpovídající chladicí kapacitu, aby udržela teplotu oleje v přijatelném rozsahu po celou dobu provozu.
Pro stacionární systémy výložníku lámače hornin v nepřetržitých těžebních nebo těžebních provozech je výběr těžkého kladiva téměř vždy správnou volbou. Dodatečné počáteční náklady na těžký model se rychle vrátí díky snížené frekvenci údržby a delším servisním intervalům.
Hydraulické kladivo je vysoce přesný nástroj pracující v extrémních podmínkách. Dlouhodobý výkon závisí stejně na disciplíně údržby jako na počátečním výběru.
Pouzdro nástroje vyžaduje pravidelné mazání, aby se zabránilo předčasnému opotřebení. U stacionárních systémů výložníku pracujících po delší dobu se důrazně doporučuje automatický systém mazání. Automatické mazání zajišťuje konzistentní dodávku maziva bez ohledu na pozornost obsluhy a výrazně prodlužuje životnost pouzdra nástroje.
Pokud používáte ruční mazání, dodržujte přesně plán výrobce – obvykle každé 2 až 4 hodiny provozu v závislosti na modelu a aplikaci.
Většina hydraulických kladiv používá plynný dusík k ukládání a uvolňování energie během každého cyklu foukání. Tlak dusíku musí být udržován v rozmezí stanoveném výrobcem. Nízký tlak dusíku je jednou z nejčastějších příčin sníženého výkonu kladiva a je často chybně diagnostikován jako hydraulický problém.
Zkontrolujte tlak dusíku v každém plánovaném intervalu údržby a podle potřeby doplňte.
Vysoce kvalitní těsnění jsou nezbytná pro zamezení vnitřních úniků oleje a udržení stálého výkonu. Při výběru kladiva se ujistěte, že originální sady těsnění a opotřebitelné díly jsou snadno dostupné od výrobce nebo dodavatele.
Kladivo, které nelze rychle opravit při selhání těsnění, způsobí delší prostoje. Na místě vždy udržujte sadu důležitých náhradních těsnění a opotřebitelných dílů.
Informace o dostupnosti náhradních dílů a poprodejní podpoře naleznete v naší příručce na jak si vybrat spolehlivého výrobce boomů na trhání kamenů v Číně.
Kladivo, které je pro výložník příliš těžké, způsobí nadměrné namáhání čepů, pouzder a válců, což vede k únavě konstrukce a předčasnému selhání. Větší není lepší – spárované je lepší. Vždy vybírejte kladivo v rámci jmenovité nosnosti nástroje výložníku.
Výběr standardního kladiva pro náročné použití je jednou z nejběžnějších a nejnákladnějších chyb při instalaci výložníku bouracích kladiv. Pokud systém poběží 6 nebo více hodin denně, není model pro velké zatížení volitelný – je vyžadován.
Stacionární systémy často běží po delší dobu bez přerušení. Bez adekvátního chlazení oleje stoupá teplota hydraulického oleje, zhoršuje se výkon těsnění a zrychluje se opotřebení vnitřních součástí. Ujistěte se, že vaše HPU má dostatečnou kapacitu chlazení pro vaši skutečnou provozní dobu.
Výběr kladiva bez kontroly uspořádání drtiče a dosahu výložníku může mít za následek systém, kdy kladivo nelze efektivně umístit do podávací zóny drtiče. Před dokončením výběru kladiva a výložníku vždy potvrďte pracovní obálku.
Nízkonákladové kladivo se špatnou kvalitou těsnění, omezenou dostupností náhradních dílů a žádnou technickou podporou bude během své provozní životnosti stát mnohem více než správně specifikovaný model s dobrou podporou. Správným základem pro srovnání jsou celkové náklady na vlastnictví – nikoli kupní cena.
Chcete-li získat přesné doporučení kladiva pro vaši aplikaci, poskytněte svému dodavateli následující informace:
Model a typ drtiče (čelisťový, krouživý, kuželový, nárazový)
Typ horniny a odhadovaná UCS (pevnost v tlaku v MPa)
Průměrná velikost nadrozměrného kamene (mm nebo palce)
K dispozici hydraulický průtok a tlak v místě montáže výložníku
Provozní hodiny za den (pracovní cyklus)
Model výložníku (pokud je již vybrán nebo nainstalován)
Výkres rozložení drtiče (pokud je k dispozici)
S těmito informacemi může zkušený výrobce doporučit správný model kladiva, typ nástroje a specifikaci HPU pro vaši konkrétní aplikaci.
Odpověď: Ne. Kladivo musí být v rámci jmenovité nosnosti nástroje výložníku a musí odpovídat hydraulickému průtoku a tlaku dostupnému z vašeho HPU. Před výměnou modelů kladiv na stávajícím výložníku se vždy poraďte s výrobcem.
Odpověď: Nejčastějšími příčinami jsou nízký tlak plynného dusíku, opotřebené pouzdro nástroje, nedostatečný hydraulický průtok nebo degradovaná těsnění. Nejprve zkontrolujte tlak dusíku – je to nejčastěji přehlížená položka údržby a jedna z nejčastějších příčin ztráty výkonu.
Odpověď: U stacionárních systémů výložníku se důrazně doporučuje automatický systém mazání. Pokud mažete ručně, postupujte podle plánu výrobce – obvykle každé 2 až 4 hodiny provozu. Nedostatečné mazání je hlavní příčinou předčasného opotřebení pouzdra nástroje.
Odpověď: Nadměrná dodávka hydraulického průtoku způsobuje nadměrné vnitřní pnutí, zvýšenou teplotu oleje, potenciální kavitaci a zrychlené opotřebení těsnění. Může výrazně zkrátit životnost kladiva. Vždy přizpůsobte jmenovitý průtok kladiva výkonu vašeho HPU.
A: Ne nutně. Správným parametrem je energie nárazu na úder, nikoli samotná hmotnost kladiva. Dobře navržené středně těžké kladivo s vysokou energií úderu může překonat těžší, ale méně účinný model. Vždy porovnávejte specifikace dopadové energie, nejen fyzickou velikost nebo hmotnost.
Odpověď: Obecným pravidlem je, že pro většinu aplikací lámání hornin používejte bod zvlnění. Přepněte na tupý nástroj, když je skála extrémně tvrdá a masivní a bod zvlnění neproniká efektivně – místo toho tupý nástroj vydává rázovou vlnu, která láme skálu zevnitř.
A: YZH vyrábí obojí hydraulická kladiva a podstavcové systémy výložníků pro rozbíjení kamenů jako přizpůsobené integrované systémy. Kontaktujte nás s detaily vaší aplikace a my vám doporučíme správnou kombinaci pro váš drtič.
V YZH se specializujeme na výrobu vysoce výkonných hydraulická kladiva a podstavcové systémy výložníků pro rozbíjení kamenů jako kompletní, přizpůsobené systémy pro čelisťové drtiče, krouživé drtiče a operace s kamenivem po celém světě.
