תיאור המוצר

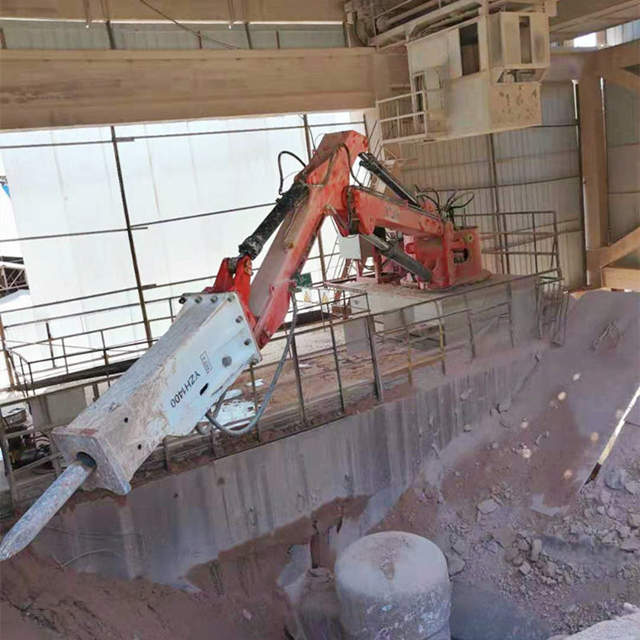

ברוב מפעלי הריסוק, החוליה החלשה ביותר היא האזור שבו סלע גולמי פוגש את המגרסה העיקרית או הגריזלי: כשיש כאן אכסניה גדולה מדי, כל השרשרת מאטה או נעצרת. מערכת בום פורץ סלעים נייח של YZH מותקנת בדיוק בנקודה זו - מותקנת על כן קבוע ליד חלל המגרסה או מסך הגריזלי - כך שהמפעילים יכולים להגיע לאזור ההזנה, לגרוף חומר ולשבור סלעים תקועים לפני שהם הופכים לחסימות מלאות.
במקום להתייחס לחסימות כמקרי חירום הדורשים ציוד נייד וכלים ידניים, המפעל פועל עם מערכת בום ייעודית שתפקידה היחיד הוא לשמור על אזור זה נקי ובטוח משמרת אחר משמרת.
סלע מגודל ומגושר בחלל המגרסה
סלעים ולוחות גדולים יכולים להיתקע בין לסתות המגרסה או להיתלות על פני הפתח, מה שמאלץ עצירות ועבודות פינוי מסוכנות.
הבום הנייח ממקם את הפטיש ההידראולי ישירות מעל הסלעים הללו, ומאפשר למפעילים לשבור אותם לחתיכות ניתנות לניהול ולהחזיר הזנה רגילה במהירות.
ניתוקים בפח גריזלי והאכלה
על רשתות גריזלי או פחי הזנה, סלעים ארוכים ושטוחים משתרעים לרוב על פתחים, ויוצרים קשתות שמרעיבות את המגרסה ומשבשות את הזרימה לציוד במורד הזרם.
הזרוע המרובת מפרקים שלו יכולה לגרוף, לדחוף ולשבור חומר לאורך הרשת או שפת הפח, ולהשאיר את הפתחים נקיים והמזין פועל בקצב יציב.
חשיפה בטיחותית וניקוי ידני יקר
חסימה ידנית של סלע או שימוש בחופר בשולי הבור חושף אנשים ומכונות לנפילת סלעים, סלע זבוב ולערימות לא יציבות.
הפעלה מרחוק או מבוססת תא של שובר הסלעים הנייח פירושה שהמפעילים נשארים במרחק בטוח תוך שהם עדיין בעלי שליטה עדינה על תנועת הבום ומכות פטיש.
כל מערכת בום פורצת סלעים נייחת בנויה כחבילה משולבת:

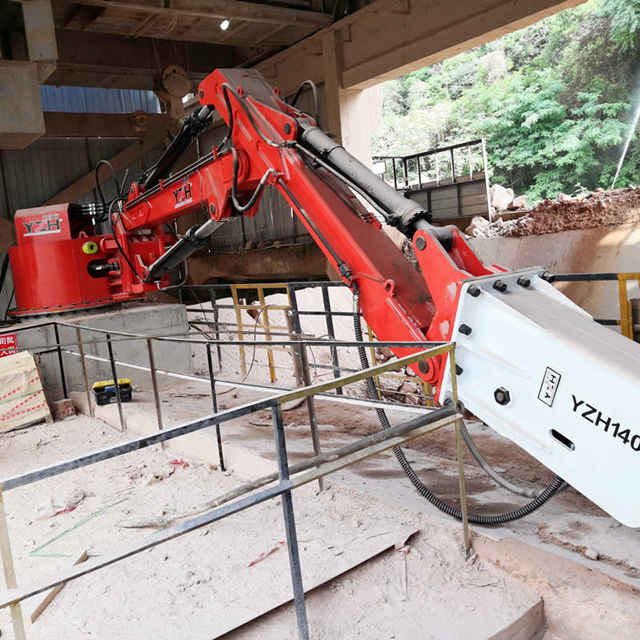

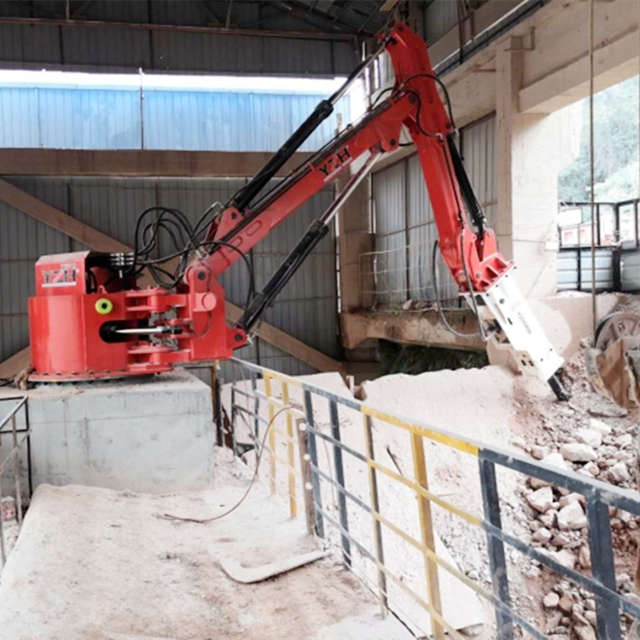

בום נייח ובסיס הדום
כן קבוע מעוגן ליד המגרסה או הגריזלי ותומך במבנה הבום, אשר עשוי להיות מוגדר עם סיבוב של 170° או עד 360° בהתאם לפריסת האתר.
הבום מיוצר מפלדה בעלת חוזק גבוה, עם צירים מחוזקים וסיכות ראשיות גדולות מדי להתמודדות עם פריצת סלעים רציפה בסביבות קשות ומאובקות.
מפסק הידראולי (פטיש)
פטיש הידראולי תואם מותקן בקצה הבום, המספק את אנרגיית ההשפעה הדרושה לשבירה משנית, הפחתת גודל יתר וניקוי ניתוקים עקשניים.
המפסק והבום מתוכננים יחד לספק מכות מדויקות תוך מזעור מגע מקרי עם פגזי מגרסה, מסילות גריזלי או מבני פח.
יחידת כוח הידראולית ומעגלים
יחידת כוח הידראולית מונעת על ידי מנוע חשמלי (HPU) מספקת שמן בלחץ לצילינדרים ולפטיש, עם קירור, סינון וניטור מתאימים לחיי שירות ארוכים.
שסתומי בקרת כיוון, לחץ וזרימה מנהלים את מפרק הבום ואת הפגיעה בפטיש עם ההיענות הדרושים למפעילים לצורך מיקום עדין ועבודה כבדה.
מערכת חשמל ובקרה
לוחות בקרה מבוססי PLC או לוגיקה ממסר שולטים בתנועת בום, תפעול פטיש, נעילות ופונקציות בטיחות כגון הגנת עומס יתר ועצירת חירום.

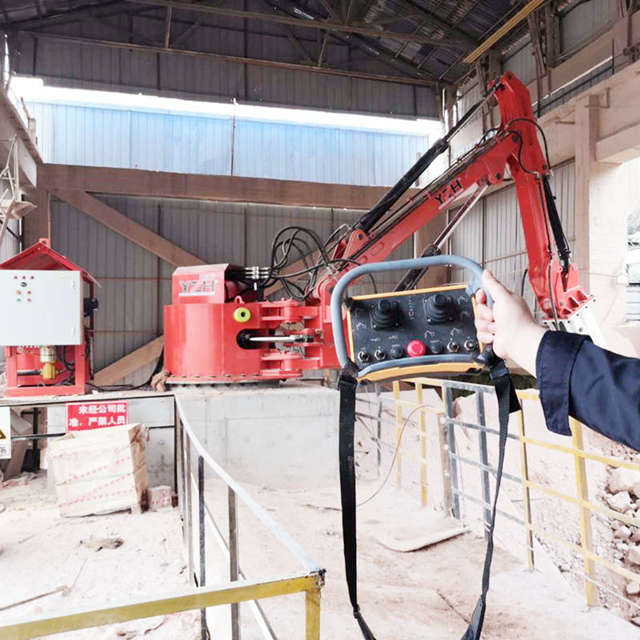

מפעילים משתמשים בקונסולות ג'ויסטיק או בשלטים אלחוטיים כדי לתמרן את הבום ולירות את הפטיש ממרחק בטוח, וניתן לשלב את המערכת ברשתות בקרת מפעל לצורך סטטוס ואזעקות.
מערכות בום פורצת סלעים נייחות של YZH משמשות בכל מקום שגודל יתר מאיים באופן עקבי על זרימה מתמשכת:
מותקן בפתחי הלסת או פתחי המגרסה לשבירה משנית ופינוי חללים במכרות עיליים ותת-קרקעיים.
ממוקם מעל מסכי גריזלי או פחי הזנה במפעלי אגרגטים ומפעלי מחצבה כדי למנוע גישור ולשמור על אספקת המזינים.
פרוסים בנקודות העברה, מעברי עפרות, או פחים מיוחדים במפעלי מלט, פלדה או יציקה שבהם גושים גדולים או סיגים מזדמנים זקוקים לשבירה במיקום קבוע.

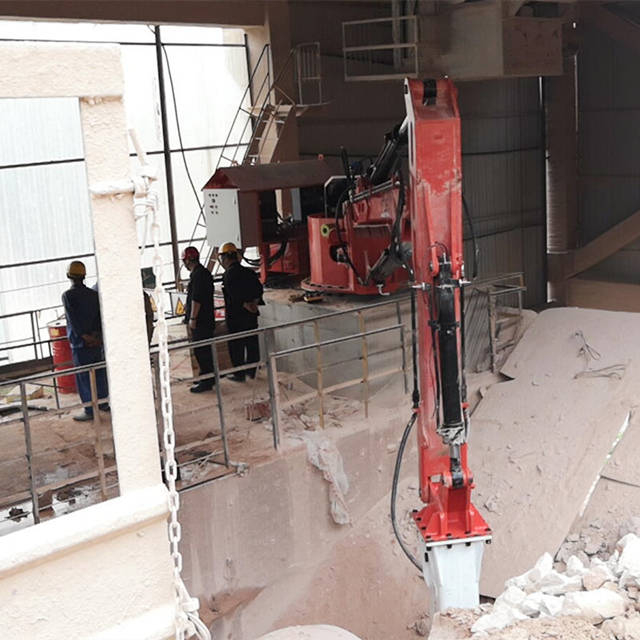

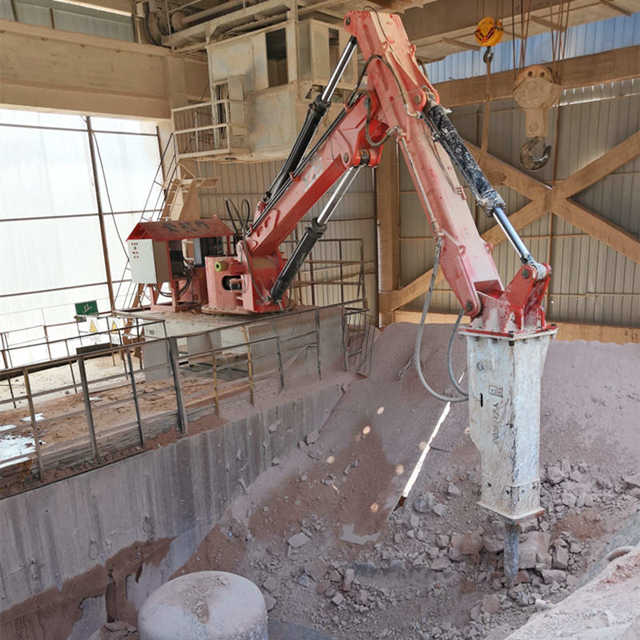

בפעולה, כאשר סלע גדול מדי חוסם את הזנת המגרסה או הגריזלי, המפעיל מניף ומרחיב את הבום למקומו, מיישר את הפטיש עם המכשול ומספק מכות מבוקרות עד שהחומר מצטמצם וזורם דרכו.
למרות שהוצגה כ'YZH Stationary Rockbreaker Boom System', כל התקנה מתוכננת לפי פריסת המגרסה הספציפית ולחובה:
מהנדסי YZH סוקרים שרטוטי מפעל, סוג מגרסה, גיאומטריית גריזלי או פח ומאפייני סלע לפני שהם מציעים סדרת בום, גודל מפסק ומיקום הכן.
מעטפת העבודה, אפשרויות הסיבוב ואורך הבום מוגדרים כך שכל נקודות התלייה הסבירות בחלל המגרסה ובגריזלי או בפח מכוסות בטווח מספיק ומרווח.
ממשקים חשמליים, הידראוליים ומבניים מוגדרים כך שניתן להתקין את המערכת במינימום הפרעות ולשלב בצורה נקייה במערכות בטיחות ובקרה קיימות.
ניתן להוסיף תכונות אופציונליות כגון שלט רחוק מתקדם, תפעול בסיוע וידאו או ניטור מצב עבור פעולות המכוונות לרמות אוטומציה גבוהות יותר.
YZH מתמחה במערכות זרועות ופורצי סלעים נייחות, עם מגוון מקיף שהוכח במכרות, מחצבות ותעשייה כבדה ברחבי העולם.
המערכות בנויות לאמינות גבוהה ואריכות ימים - תוך שימוש במבנים מחוזקים, הידראוליקה חזקה ותכנון חשמלי תואם CE - כך שהן יכולות לעמוד בחשיפה מתמשכת בתחנה הראשית.
ספק יחיד המספק בום, מפסק, יחידת כוח ובקרה מפשט את ההנדסה, ההתקנה והשירות השוטף, ומקל על סטנדרטיזציה של שליטה בגודל יתר על פני מספר רב של מגרסות וגריזלי באתר.
אם חלל המגרסה שלך או מסך הגריזלי שלך הם עדיין המקור העיקרי לזמן השבתה לא מתוכנן ולסיכון בטיחותי, מערכת בום פורצת סלעים נייחת של YZH יכולה להפוך את האזור הזה לתחנת ניהול מגודלת מבוקרת, המופעלת מרחוק.
שתף את פריסת המגרסה או הגריזלי שלך, תנאי הזנה ויעדי ייצור, ו-YZH תגדיר מערכת בום פורצת סלעים נייחת שתתאים לאתר שלך ותעזור לשמור על תנועתך בטונות הנדרשות לשעה.
