YZH 定置式ロックブレーカーシステム |クラッシャーおよびグリズリーのオーバーサイズ制御用電動ペデスタル ソリューション

破砕およびマテリアルハンドリング回路における役割

一次および二次破砕ステーションでは、ハイイログマ、鉱石道、破砕機口での岩石や流れの過度の中断が、処理量と安全性に対する大きな制約となります。 YZH の固定岩石破砕システムはこれらのポイントに設置されており、正確かつ爆発のない破砕とかき集めを実現し、材料の移動を防ぎ、作業員を開いた顎や不安定な杭から遠ざけます。

閉塞をその場限りの発破や移動式機械を必要とする緊急事態として扱うのではなく、砕石ステーションは回路の恒久的な部分となり、プラントの形状と生産目標に基づいて設計されます。

システムが解決するために構築された問題

• クラッシャーやグリズリーを窒息させる特大サイズ

• 大きな石や硬い石はクラッシャーのジョーにぶら下がったり、ロックボックスに座ったり、グリズリーバーに橋を架けたりして、ラインを枯渇させ、強制的に停止させる可能性があります。

• 定置システムはブーム上に油圧ブレーカーを配置するため、オペレーターは座った場所でこれらの部品を破壊してかき集めることができ、二次的なブラストを行わずに流れを回復します。

• 危険な手作業による片付けと資材の投石作業

• 固定システムが一般的になる前は、作業員は頻繁に詰まった岩を手動で取り除いたり、石箱から特大の石を投げたりして飛び石や滝にさらさなければなりませんでした。

• YZH のソリューションを使用すると、破壊と材料の操作がリモート コンソールまたは保護されたキャビンから行われ、直接の危険ゾーンから人員が立ち退きます。

• 予測できないダウンタイムと低い使用率

• 計画外の閉塞イベントが発生するたびに、破砕または搬送チェーン全体が遅くなり、1 トンあたりのエネルギー使用量が増加し、機器の寿命が短くなります。

• 専用の砕石ステーションを使用すると、オペレーターは特大サイズの石材を迅速かつ一貫して処理できるため、鉱山や採石場での連続またはほぼ連続的な作業がサポートされます。

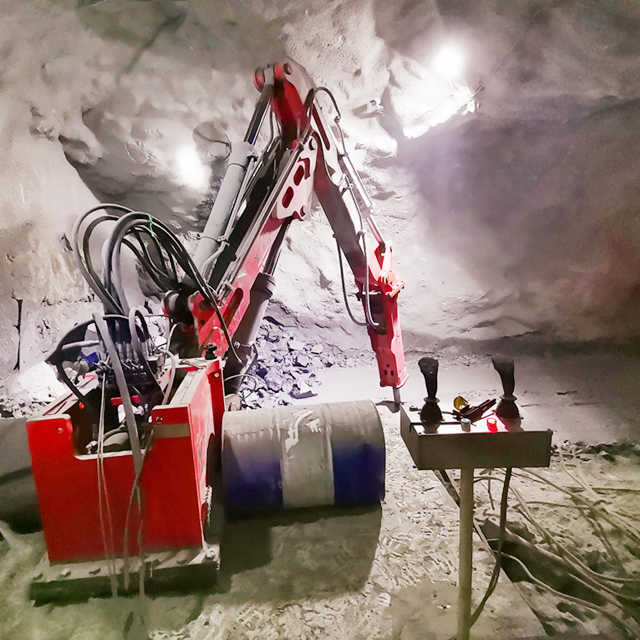

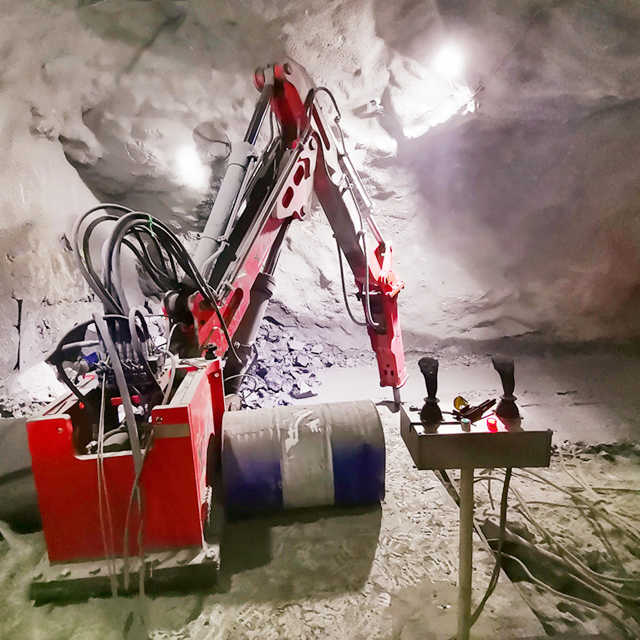

コアコンポーネントとそれらがどのように連携するか

YZH 定置式砕石システムは、業界の砕石ブーム システムの定義と一致する 4 つの主要要素を中心に構築されています。

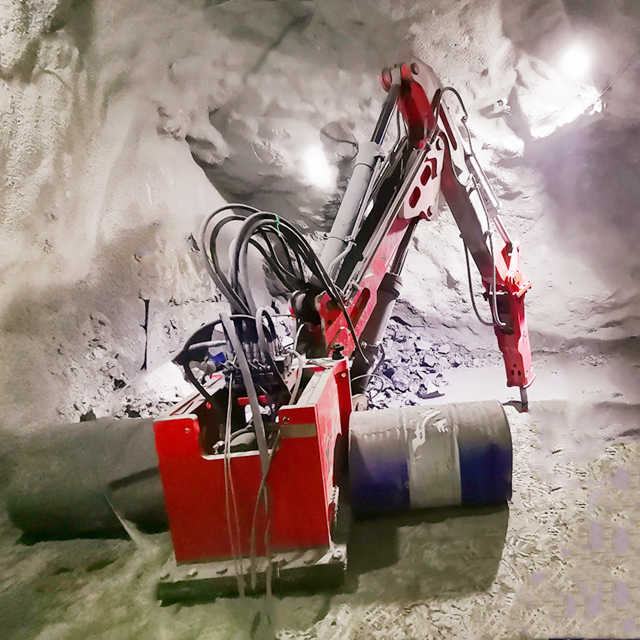

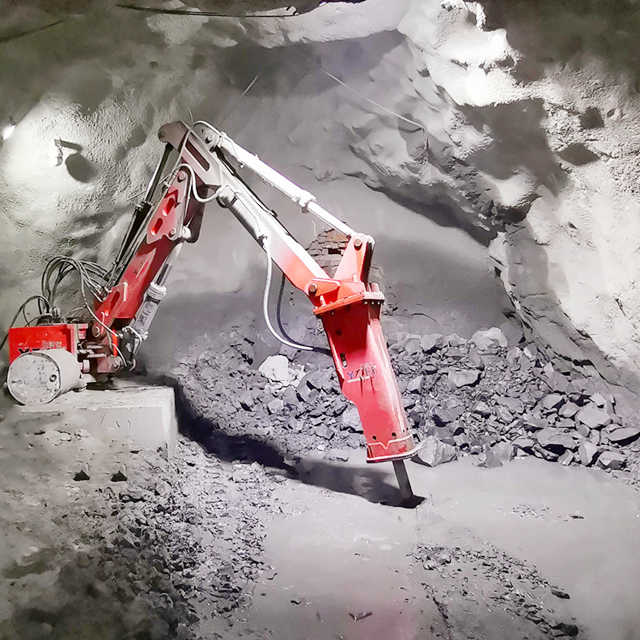

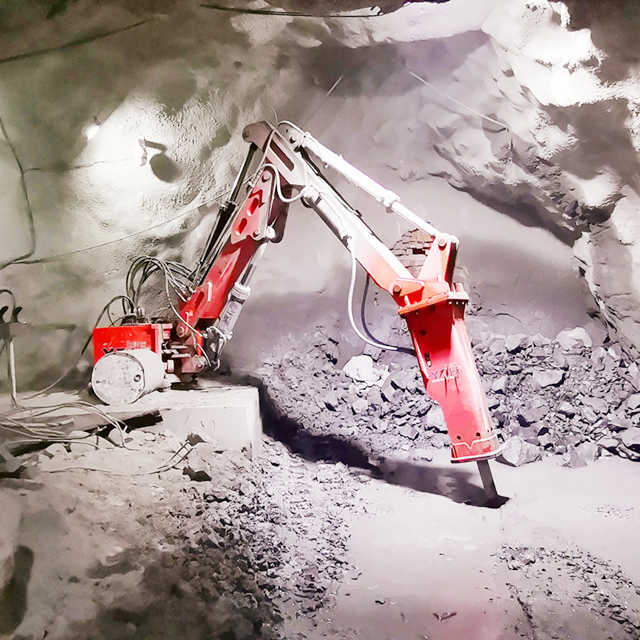

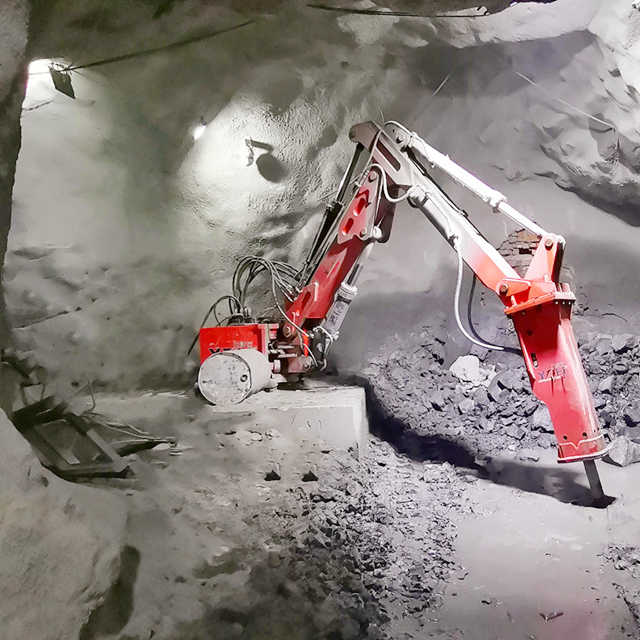

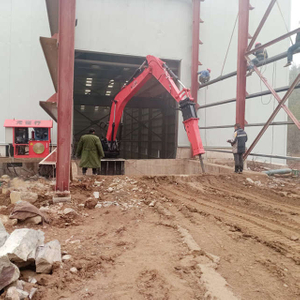

• ペデスタルブーム

• ブーム (アーム) は、クラッシャー、ロックボックス、またはグリズリーの近くの基礎に固定された台座または旋回フレームに取り付けられ、すべての重要なハングアップ ポイントに届くように設計されています。

• 高張力鋼、特大ピボット、強化セクションにより、ブームは摩耗環境での数百万回のかき集めと破壊サイクルに耐えることができます。

• 油圧ブレーカー（ハンマー）

• 岩石の硬さと塊のサイズに合わせたサイズの油圧ブレーカーは、二次的な破壊と除去に必要な衝撃を提供し、多くの用途で爆発物の代わりになります。

• 衝撃エネルギーが破砕機のフレームや支持構造ではなく、岩石に向けられるように構成されています。

• 油圧ステーション（パワーユニット）

• 電気油圧パワーユニットは、オイルの流れと圧力をブームとブレーカーの両方に供給し、連続運転に適した濾過と冷却を行います。

• この集中ユニットにより、複数の小型パワーパックやモバイルマシンと比較してメンテナンスが簡素化されます。

• 制御システム

• コントローラーを使用すると、オペレーターは安全な場所からブームとブレーカーを操作できます。最新のシステムは、インターロックと監視のためにプラント PLC と統合できます。

• オプションは、簡単なローカルパネルから高度なリモートコントロール、クラッシャーキャビティ周りのビデオ支援操作まで多岐にわたります。

一般的なアプリケーションとレイアウト オプション

YZH 定置式岩石破砕システムは、以下の分野で使用されています。

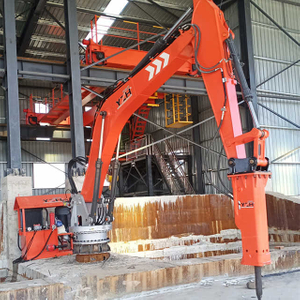

• 破砕プラント – 適切なサイズの岩石のみが一次および二次破砕機に到達するように、大型の岩石をかき集めて破砕するための定置式および可搬式プラント。

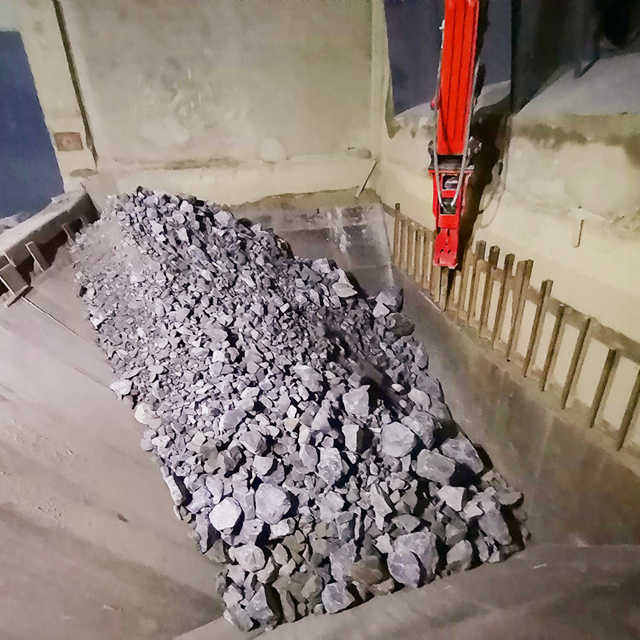

• ハイイログマ、ロックボックス、鉱石のパス – ハイイログマと鉱石のパスで、過大なブリッジを防ぎ、作業者を危険な開口部にさらすことなく材料の流れを維持します。

• 鉱業、採石場、石炭およびセメント – 露天掘りおよび地下鉱山、石炭ヤード、セメント原料の取り扱いにおける二次粉砕および塊の縮小用。

YZH の経験豊富な砕石チームは、サイト固有の評価と提案図面を提供し、各ステーションが最適な安全性、信頼性、生産性を備えた位置に配置されていることを確認します。

標準ステーションからエンジニアリングソリューションまで

一般的な「YZH Stationary Rock Breaker System」という名前で販売されていますが、各設置はカスタマイズされています。

• ブームのリーチ、ブレーカーのサイズ、ペデスタルの位置、スイング範囲は、現場の図面、材料特性、および必要な負荷に基づいて選択されます。

• システムは、地下または地上での使用、24 時間 365 日の連続稼働、および既存の制御アーキテクチャへの統合に合わせて構成できます。

行動喚起

サイズ超過、ハイイログマのハングアップ、または鉱石通路の閉塞が依然として処理量を制限している場合、YZH 定置式岩盤破壊システムは、それらの弱点を工学的に設計された遠隔操作ステーションに変えることができます。

クラッシャー、グリズリーまたは鉱石パスのレイアウト、材料の種類、生産目標を共有すると、YZH がプラントと安全要件に合わせた定置式砕石機の構成を設計します。
