WHA610
YZH
제품 설명

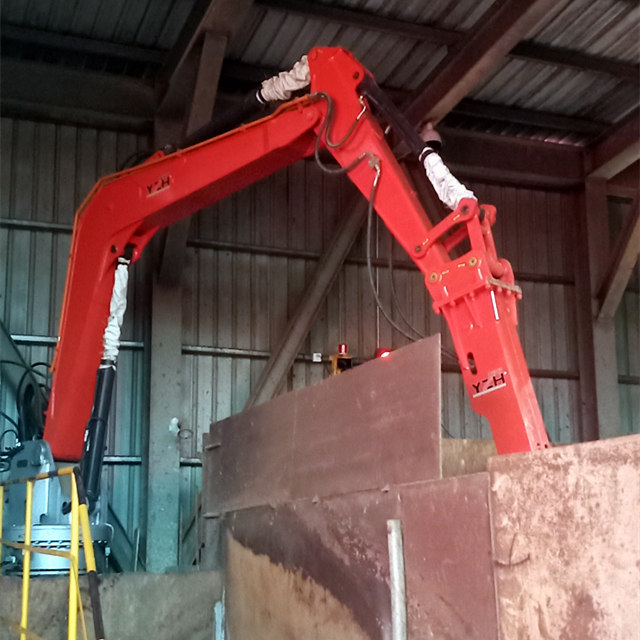

시멘트 공장의 YZH 고성능 고정식 암석 차단기 시스템
YZH 고정식 암석 차단기 시스템은 시멘트 공장과 같은 까다로운 환경을 위해 특별히 설계된 견고하고 지능적인 솔루션입니다. 파쇄기, 호퍼 또는 그리즐리에서 대형 자재를 관리하고 제거하도록 설계된 이 기계는 원활한 생산 흐름, 가동 중지 시간 감소 및 작업장 안전 강화를 보장합니다. 통합된 유압 및 전기 제어 기술을 통해 고강도 자재 취급 작업에 정밀성, 출력 및 신뢰성을 제공합니다.
고정식 암석 차단기 시스템의 전기적 원리
YZH 고정식 암석 차단기 시스템의 핵심은 원격 작동, 시스템 모니터링 및 자동화를 가능하게 하는 스마트 전기 제어 네트워크입니다.
원격 작동 콘솔: 조이스틱 제어 또는 무선 인터페이스를 갖추고 있어 작업자는 멀리서 붐과 차단기를 안전하고 정확하게 조종할 수 있습니다.
제어판 및 PLC: 지능형 제어 장치는 입력 명령을 처리하고 대기 시간을 최소화하면서 붐 이동 및 차단기 활성화를 조정합니다.
통합 안전 시스템: 비상 정지, 과부하 보호 및 센서 피드백 루프가 내장되어 작업자 안전과 기계 무결성을 유지합니다.
전원 공급 장치: 시스템은 일반적으로 산업 등급 AC 전원으로 작동하여 모든 전기 및 전기 유압 구성 요소를 구동하기 위한 일관된 전압을 보장합니다.
고정식 암석 차단기 시스템의 유압 원리
유압 동력은 시스템의 핵심으로, 강력한 모션과 큰 충격을 주는 에너지 전달을 가능하게 합니다.
유압 펌프 및 모터 장치: 전기 모터로 구동되는 대용량 펌프는 시스템을 작동시키기 위해 가압된 오일을 전달합니다.
붐 이동: 유압 실린더는 붐의 회전, 상승 및 확장을 정밀하게 제어합니다.
차단기 작동: 유압식 해머는 고압 오일을 사용하여 큰 암석이나 물질의 막힌 부분을 깨뜨릴 수 있는 빠르고 강력한 타격을 생성합니다.
제어 밸브 및 필터: 고성능 밸브로 유량을 조절하고 필터와 냉각 요소로 회로를 보호하여 내구성을 보장합니다.
고정식 암반 차단기 시스템의 주요 특징
고정 베이스: 고정 받침대 장착은 진동이 심한 시멘트 공장 환경에서 구조적 안정성을 보장합니다.
헤비듀티 붐: 강도와 피로 저항을 위해 설계된 붐은 고장 없이 장기간 반복 사용을 처리할 수 있습니다.
최적화된 도달 범위 및 적용 범위: 사용자 정의 가능한 도달 범위 및 관절 옵션을 통해 시스템은 분쇄기 또는 호퍼 주변의 깊거나 접근하기 어려운 구역에 접근할 수 있습니다.
원격 정밀 제어: 운전자는 안전한 제어실에서 작업하여 먼지, 파편 및 기계적 위험에 대한 노출을 최소화할 수 있습니다.
유지 관리 친화적인 디자인: 중앙 집중식 그리스 주입구, 쉽게 접근할 수 있는 서비스 패널, 내구성이 뛰어난 씰로 유지 관리가 단순화되고 수명 주기가 연장됩니다.
고정식 암석 차단기 시스템의 작동 모드 및 원리
큰 덩어리의 석회석이나 원료가 1차 분쇄기에 걸리거나 공급 호퍼를 막는 경우 작업자는 시스템을 활성화합니다.
붐은 조이스틱 제어를 사용하여 유압식으로 확장되고 막힌 영역 위에 배치됩니다.
차단기는 재료를 관리 가능한 크기로 줄이기 위해 고에너지 충격 타격을 제공합니다.
장애물이 제거되면 재료의 흐름이 재개되어 작업을 중단하지 않고 지속적인 처리가 보장됩니다.
이 작업 주기는 생산 중단을 방지하고 위험 구역에서 수동 개입을 줄입니다.
고정식 암석 차단기 시스템의 장점
플랜트 효율성 향상: 분쇄기 가동 중지 시간을 최소화하고 시멘트 생산 라인의 처리량을 향상시킵니다.
장비 보호: 대형 암석이 시스템에 유입되기 전에 관리하여 분쇄기의 기계적 손상을 방지합니다.
안전한 작동: 원격 실시간 제어를 통해 작업자를 위험한 침입 구역으로부터 보호합니다.
시멘트 공장에 적합: 시멘트 환경의 일반적인 먼지, 고온 및 마모 조건을 견딥니다.
신뢰성과 내구성: 고장이나 서비스 요구 사항을 최소화하면서 중단 없이 견고한 작업을 수행할 수 있도록 설계되었습니다.
고정암 차단기 시스템의 응용
시멘트 공장: 1차 파쇄기 또는 에이프런 공급 장치에서 대형 석회석이나 클링커를 제거합니다.
예열기 타워 및 클링커 냉각기: 축적 및 흐름 막힘을 관리합니다.
석회석 분쇄 스테이션: 분쇄 전 대형 채석석을 2차로 분쇄하는 데 사용됩니다.
원료 호퍼: 호퍼의 자유로운 흐름을 유지하고 벌크 재료의 브리징이나 아치형 현상을 방지합니다.
집계 저장 야드: 회수 터널이나 자재 공급 구역에서 큰 덩어리를 처리합니다.
고정식 암반 차단기 시스템 사양
| 모델번호 | 단위 | WHA610 |
| 최대. 수평 작업 반경 | mm | 7530 |
| 최대. 수직 작업 반경 | mm | 6090 |
| 최소 수직 작업 반경 | mm | 1680 |
| 최대. 작업 깊이 | mm | 5785 |
| 회전 | ° | 360 |
