Wysokowydajny system kruszenia skał YZH w cementowni

YZH Wysokowydajny system kruszenia skał w cementowni

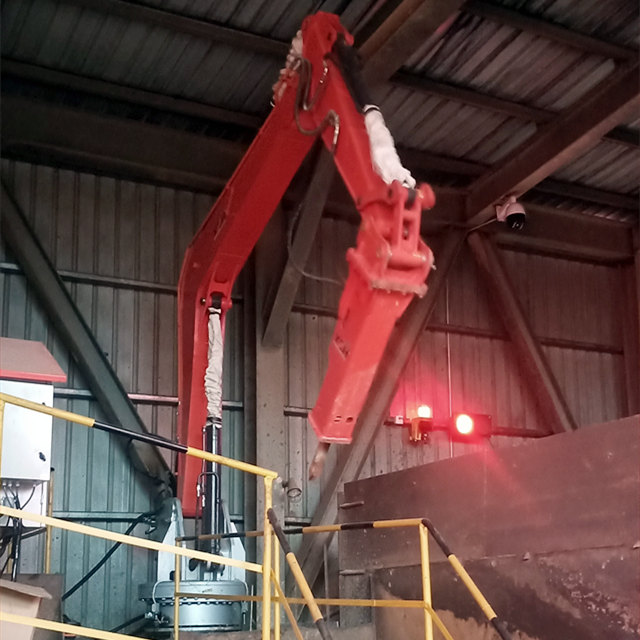

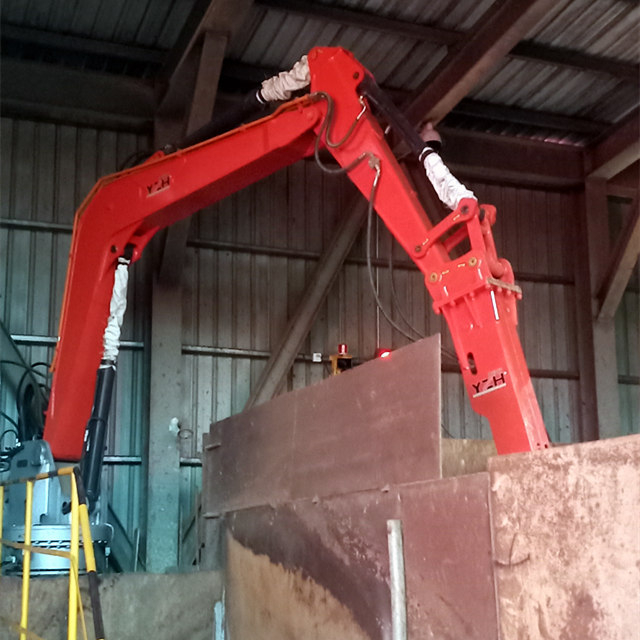

Stały system kruszenia skał YZH to wytrzymałe i inteligentne rozwiązanie zaprojektowane specjalnie dla wymagających środowisk, takich jak cementownie. Zaprojektowana do zarządzania i eliminowania materiałów nadwymiarowych w kruszarkach, lejach zasypowych lub grillach, maszyna ta zapewnia płynny przepływ produkcji, krótsze przestoje i zwiększone bezpieczeństwo w miejscu pracy. Dzięki zintegrowanej technologii sterowania hydraulicznego i elektrycznego zapewnia precyzję, moc i niezawodność w przypadku ciężkich zadań związanych z transportem materiałów.

Zasada elektryczna stałego układu kruszenia skał

Sercem stałego systemu kruszenia skał YZH jest inteligentna elektryczna sieć sterowania, która umożliwia zdalną obsługę, monitorowanie systemu i automatyzację:

Konsola zdalnego sterowania: wyposażona w joysticki lub interfejsy bezprzewodowe, operatorzy mogą bezpiecznie i precyzyjnie manewrować wysięgnikiem i kruszarką na odległość.

Panel sterowania i sterownik PLC: Inteligentna jednostka sterująca przetwarza polecenia wejściowe i koordynuje ruch wysięgnika oraz aktywację młota przy minimalnym opóźnieniu.

Zintegrowane systemy bezpieczeństwa: Wbudowane wyłączniki awaryjne, zabezpieczenie przed przeciążeniem i pętle sprzężenia zwrotnego czujników zapewniają bezpieczeństwo operatora i integralność maszyny.

Zasilanie: System zazwyczaj działa na zasilaniu prądem przemiennym klasy przemysłowej, zapewniając stałe napięcie do zasilania wszystkich elementów elektrycznych i elektrohydraulicznych.

Zasada hydrauliczna stałego układu kruszenia skał

Moc hydrauliczna jest mięśniem systemu, umożliwiającym mocny ruch i przenoszenie energii z dużą siłą:

Pompa hydrauliczna i zespół silnika: Pompa o dużej wydajności, napędzana silnikiem elektrycznym, dostarcza olej pod ciśnieniem w celu uruchomienia układu.

Ruch wysięgnika: Siłowniki hydrauliczne precyzyjnie kontrolują obrót, uniesienie i wysunięcie wysięgnika.

Uruchamianie kruszarki: Młot hydrauliczny wykorzystuje olej pod wysokim ciśnieniem do generowania szybkich, mocnych uderzeń, które mogą rozbić duże bryły skały lub materiału.

Zawory sterujące i filtry: Przepływ jest regulowany przez zawory o wysokiej wydajności, a obwód jest chroniony filtrami i elementami chłodzącymi, aby zapewnić trwałość.

Kluczowa charakterystyka stałego systemu kruszenia skał

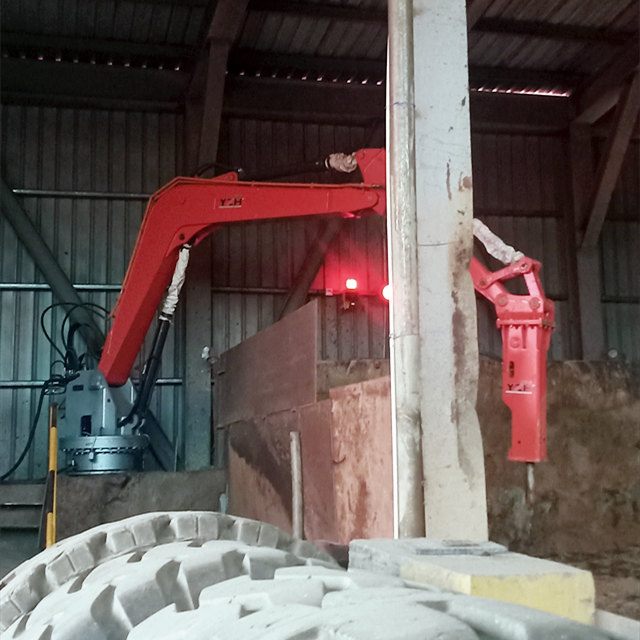

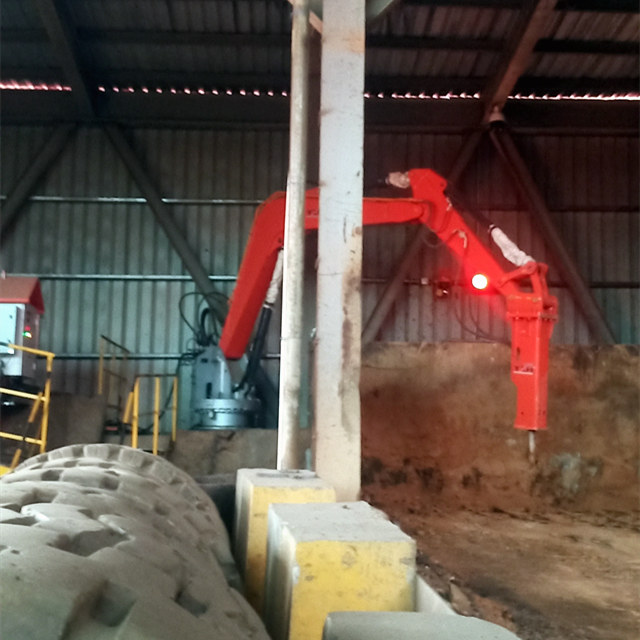

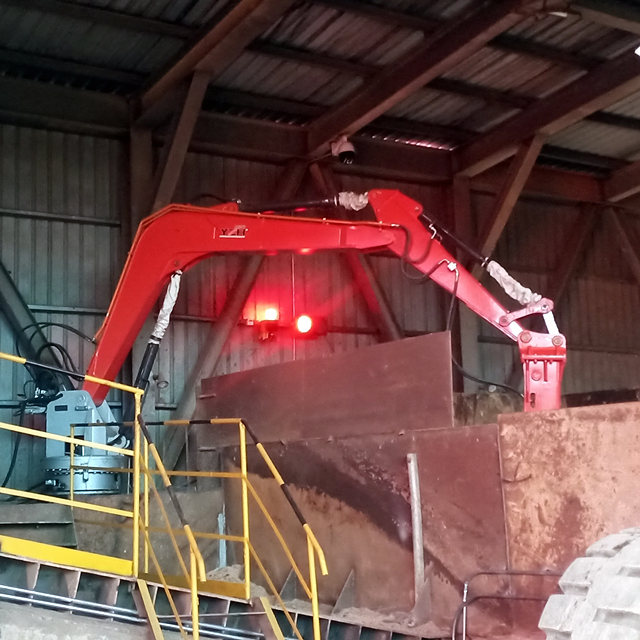

Podstawa stacjonarna: Stały montaż na cokole zapewnia stabilność konstrukcyjną w środowiskach cementowni o wysokich wibracjach.

Wysięgnik o dużej wytrzymałości: Zaprojektowany z myślą o wytrzymałości i odporności na zmęczenie, wysięgnik może bezawaryjnie wytrzymać długotrwałe, powtarzalne użytkowanie.

Zoptymalizowany zasięg i pokrycie: Konfigurowalne opcje zasięgu i przegubu umożliwiają systemowi dostęp do głębokich lub trudno dostępnych stref wokół kruszarek lub lejów samowyładowczych.

Zdalne precyzyjne sterowanie: operatorzy mogą pracować z bezpiecznych kabin sterowniczych, minimalizując narażenie na kurz, gruz i zagrożenia mechaniczne.

Konstrukcja przyjazna konserwacji: Scentralizowane punkty smarowania, łatwo dostępne panele serwisowe i trwałe uszczelki ułatwiają konserwację i wydłużają żywotność.

Tryb pracy i zasada stałego systemu łamania skał

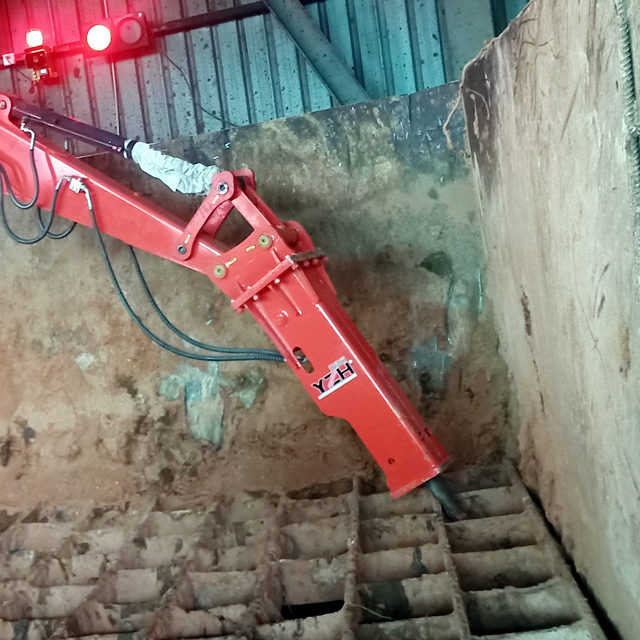

Kiedy duże kawałki wapienia lub surowców blokują kruszarkę główną lub blokują lej zasypowy, operator aktywuje system.

Wysięgnik jest rozkładany hydraulicznie i ustawiany nad obszarem blokady za pomocą joysticka.

Kruszarka wytwarza uderzenia o wysokiej energii, redukując materiał do możliwych do opanowania rozmiarów.

Po usunięciu przeszkody materiał wznawia przepływ, zapewniając ciągłość przetwarzania bez przerywania operacji.

Ten cykl pracy zapobiega przerwom w produkcji i ogranicza ręczną interwencję w strefach niebezpiecznych.

Zalety stałego systemu łamania skał

Zwiększa wydajność instalacji: Minimalizuje przestoje kruszarki i poprawia wydajność linii produkcyjnych cementu.

Chroni sprzęt: zapobiega mechanicznym uszkodzeniom kruszarki poprzez usuwanie ponadgabarytowych skał, zanim dostaną się one do systemu.

Bezpieczna obsługa: Trzyma pracowników z dala od niebezpiecznych stref zagrożenia dzięki zdalnemu sterowaniu w czasie rzeczywistym.

Dostosowany do cementowni: Wytrzymuje kurz, wysokie temperatury i warunki ścierne typowe dla środowisk cementowych.

Niezawodny i trwały: Zaprojektowany do nieprzerwanych, ciężkich zastosowań przy minimalnych awariach i potrzebach serwisowych.

Zastosowania stałego systemu łamania skał

Cementownie: Usuwanie nadziarna wapienia lub klinkieru w kruszarkach wstępnych lub podajnikach fartuchowych.

Wieże podgrzewaczy i chłodnice klinkieru: Zarządzanie gromadzeniem się i blokadami przepływu.

Stacje kruszenia wapienia: Do wtórnego kruszenia dużych kamieni kamieniołomów przed mieleniem.

Zbiorniki na surowiec: Utrzymują swobodny przepływ lejów i zapobiegają mostkowaniu lub wyginaniu się materiałów sypkich.

Place składowania kruszywa: Przeładunek dużych kawałków w tunelach odzysku lub strefach podawania materiału.

Specyfikacja stałego systemu kruszenia skał

Nr modelu	Jednostka	WHA610
Maks. poziomy promień roboczy	mm	7530
Maks. pionowy promień roboczy	mm	6090
Min. pionowy promień roboczy	mm	1680
Maks. głębokość robocza	mm	5785
Obrót	°	360
