YZH ระบบบูมเครื่องบดหินแบบคงที่ที่ต้องบำรุงรักษาต่ำเพื่อการทำงานของเครื่องบดอย่างต่อเนื่อง

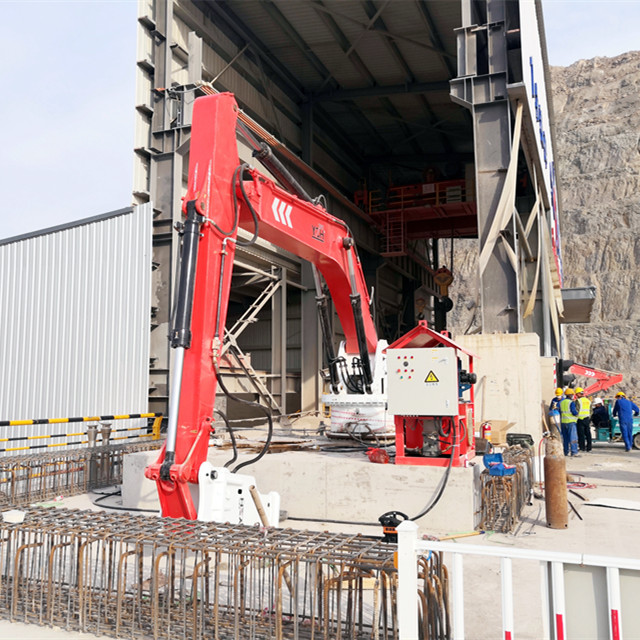

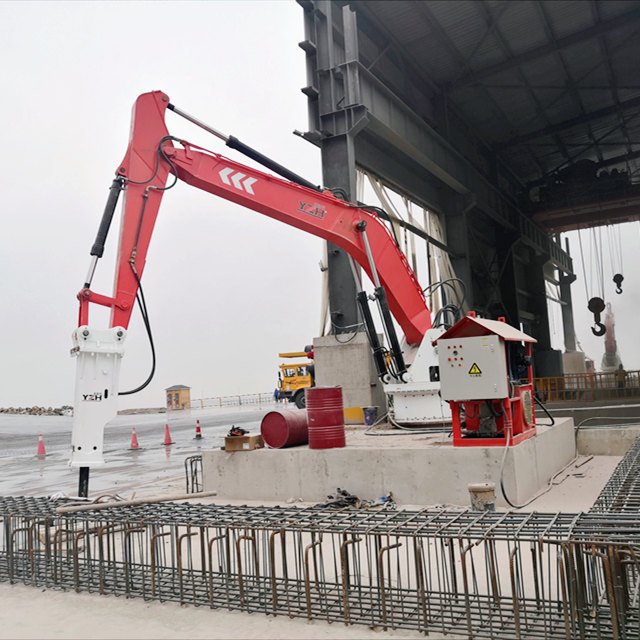

ระบบเครื่องบดหินแบบสถิตของ YZH เป็นโซลูชันเชิงกลตำแหน่งคงที่ขั้นสูงที่ออกแบบมาเพื่อกำจัดสิ่งกีดขวางหินขนาดใหญ่ที่เครื่องบด กริซลี่ และฮอปเปอร์ที่โรงงานเหมืองแร่ เหมืองหิน และแปรรูปวัสดุอุตสาหกรรม ออกแบบมาเพื่อเพิ่มความสามารถในการผลิต รับประกันความปลอดภัยของผู้ปฏิบัติงาน และปกป้องอุปกรณ์ เครื่องจักรที่แข็งแกร่งนี้รวมเบรกเกอร์ไฮดรอลิกอันทรงพลังเข้ากับชุดระบบบูมสำหรับงานหนักที่ติดตั้งบนฐานที่มั่นคง

ด้วยการรวมโครงสร้างทางกลที่เชื่อถือได้เข้ากับระบบควบคุมไฮดรอลิกและอิเล็กทรอนิกส์อัจฉริยะ ระบบเครื่องบดหินแบบคงที่ของ YZH ช่วยให้ผู้ปฏิบัติงานสามารถทำลายหินที่กีดขวางจากระยะไกลได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการไหลของวัสดุอย่างต่อเนื่องและลดเวลาหยุดทำงานของการผลิตให้เหลือน้อยที่สุด

องค์ประกอบโครงสร้างของระบบเครื่องบดหินแบบคงที่

1. ฐานแท่น

สร้างจากเหล็กที่มีความแข็งแรงสูง

แก้ไขอย่างแน่นหนาด้านข้างหรือด้านบนเครื่องบดเพื่อความเสถียรสูงสุดระหว่างการทำงาน

ยึดไว้เพื่อทนต่อแรงกระแทกแบบไดนามิกและการเคลื่อนไหวของบูม

2. บูมแบบก้อง

ผลิตจากเหล็กอัลลอยด์เสริมความแข็งแรง ทนทานต่อการสึกหรอ

บูมหลายข้อต่อช่วยให้เข้าถึงแนวตั้งและแนวนอนได้เต็มที่

ตัวเลือกสำหรับการออกแบบแบบแขนเดียว แขนสองข้าง และแบบยืดไสลด์สำหรับความต้องการระยะเอื้อมและความสูงที่หลากหลาย

3. เบรกเกอร์ไฮดรอลิก

ส่งพลังงานกระแทกสูงเพื่อบดขยี้วัสดุขนาดใหญ่

สร้างด้วยกระบอกสูบ สิ่ว และระบบกันสะเทือนสำหรับงานหนักเพื่อรองรับปริมาณงานสูงและลดการสั่นสะเทือน

4. หน่วยกำลังไฮดรอลิก (HPU)

ให้น้ำมันไฮดรอลิกแรงดันสูงเพื่อกระตุ้นบูมและเบรกเกอร์

ติดตั้งปั๊ม วาล์ว ตัวกรอง อ่างเก็บน้ำไฮดรอลิก และชุดทำความเย็น

มีจำหน่ายในรุ่นขับเคลื่อนด้วยไฟฟ้าหรือดีเซล

5. ระบบควบคุม

คอนโซลระยะไกลที่ใช้จอยสติ๊ก (แบบมีสายหรือไร้สาย)

ผสานรวมกับ PLC หรือระบบรีเลย์เพื่อการทำงานที่ราบรื่น

การหยุดฉุกเฉิน การควบคุมความเร็ว และการระบุข้อผิดพลาดในตัว

ห้องโดยสารเสริมเพื่อความปลอดภัยและความสะดวกสบายของผู้ปฏิบัติงาน

หลักการทำงานของระบบ Static Rock Breaker

ตรวจพบหินขนาดใหญ่หรือวัสดุอุดตันที่ฟีดของเครื่องบด

ผู้ปฏิบัติงานเปิดใช้งานระบบจากระยะไกลจากสถานีควบคุม

บูมจะขยายและวางตำแหน่งเบรกเกอร์ให้อยู่เหนือสิ่งอุดตันอย่างแม่นยำ

แรงดันไฮดรอลิกขับเคลื่อนเบรกเกอร์ ส่งผลกระทบซ้ำๆ และควบคุมได้

เมื่อแบ่งออกเป็นขนาดที่สามารถจัดการได้ วัสดุจะกลับมาไหลเข้าสู่ระบบการบดต่อ

ระบบจะถอยกลับและรอจนกว่าจะถึงการดำเนินการที่จำเป็นครั้งต่อไป

วงจรที่ต่อเนื่องนี้ช่วยเพิ่มการไหลของวัสดุ และลดความจำเป็นในการเคลียร์ด้วยตนเองหรือปิดโรงงาน

หลักการไฟฟ้าและไฮดรอลิกของระบบเครื่องบดหินแบบสถิต

ระบบไฟฟ้า ควบคุมการเคลื่อนไหวและฟังก์ชั่นความปลอดภัยทั้งหมดผ่านแผงกลาง ผสานรวมการป้องกันโอเวอร์โหลด การตรวจจับข้อผิดพลาด และการตรวจสอบสถานะแบบเรียลไทม์

ระบบไฮดรอลิก: ส่งน้ำมันที่มีแรงดันผ่านวงจรปิดไปยังแอคทูเอเตอร์และค้อนของบูม โดยแปลงพลังงานของของไหลเป็นแรงทางกลเพื่อประสิทธิภาพการแตกหักที่แม่นยำ

คุณสมบัติหลักและข้อดีของระบบ Static Rock Breaker

1. ความเสถียรของโครงสร้างสูง

การออกแบบแท่นแบบตายตัวช่วยให้มั่นใจได้ว่าไม่มีการเปลี่ยนแปลงภายใต้ความเครียดจากแรงกระแทก

2. ความครอบคลุมการดำเนินงานที่กว้าง

ความยาวบูมและช่วงการหมุนที่กำหนดค่าได้ครอบคลุมประเภทของเครื่องบดและโซนป้อนที่แตกต่างกัน

3. การทำงานระยะไกลและปลอดภัย

นำคนงานออกจากพื้นที่เครื่องบดย่อยที่เป็นอันตราย และลดการแทรกแซงด้วยตนเองให้เหลือน้อยที่สุด

4. ฟีดคั้นอย่างต่อเนื่อง

ทำลายสิ่งกีดขวางก่อนที่จะเข้าสู่เครื่องบด ลดการติดขัดและปรับปรุงปริมาณงาน

5. ยืดอายุการใช้งานของอุปกรณ์

ป้องกันความเสียหายต่อขากรรไกรของเครื่องบด เครื่องป้อน และระบบสายพานลำเลียง

6. การกำหนดค่าที่ปรับแต่งได้

มีจำหน่ายในขนาดบูม แรงเบรกเกอร์ และตัวเลือกการควบคุมต่างๆ ตามความต้องการเฉพาะของไซต์งาน

7. การบำรุงรักษาต่ำ

ออกแบบด้วยส่วนประกอบที่ทนทาน การหล่อลื่นแบบรวมศูนย์ และการเข้าถึงบริการได้ง่าย

การใช้งานทั่วไปของระบบ Static Rock Breaker

1. การทำเหมืองแร่และเหมืองหิน

ทำลายแร่หรือหินขนาดใหญ่ก่อนที่จะเข้าสู่เครื่องบดแบบกราม ไจราทอรี หรือกรวย

2. โรงงานปูนซีเมนต์และมวลรวม

การจัดการความสม่ำเสมอของฟีดและป้องกันการโค้งงอของวัสดุที่ฮอปเปอร์

3. โรงถลุงเหล็กและการจัดการตะกรัน

การล้างตะกรันที่แข็งตัวหรือขยะโลหะขนาดใหญ่ออกจากตัวป้อนและถังขยะ

4. เขื่อนไฟฟ้าพลังน้ำและอุโมงค์

การจัดการกับก้อนหินขนาดใหญ่และการอุดตันของท่อระบายน้ำในอุโมงค์

5. ลานรีไซเคิลและเศษซาก

บดขยะอุตสาหกรรมหนักหรือชิ้นเหล็กขนาดใหญ่ก่อนบดก่อนหั่นย่อย

ส่วนเสริมและการปรับแต่งเพิ่มเติม

ห้องโดยสารแบบปิดพร้อมเครื่องปรับอากาศและที่นั่งควบคุม

บูมแบบยืดไสลด์หรือแบบหมุนได้เพื่อความยืดหยุ่นสูง

ระบบกำจัดฝุ่น

เครื่องมือเบรกเกอร์ลดเสียง

การปรับสภาพอากาศหนาวเย็น (เครื่องทำความร้อนน้ำมัน, ท่อหุ้มฉนวน)

โครงสร้างป้องกันการระเบิดสำหรับสภาพแวดล้อมที่เป็นอันตราย

ข้อมูลจำเพาะของระบบ Static Rock Breaker

หมายเลขรุ่น	หน่วย	WHA560
สูงสุด รัศมีการทำงานแนวนอน	มม	6710
สูงสุด รัศมีการทำงานแนวตั้ง	มม	5150
นาที. รัศมีการทำงานแนวตั้ง	มม	1260
สูงสุด ความลึกในการทำงาน	มม	4820
การหมุน	°	360
