Wartungsarmes statisches Gesteinsbrecher-Auslegersystem YZH für unterbrechungsfreien Brecherbetrieb

YZH wartungsarmes statisches Gesteinsbrecher-Auslegersystem für unterbrechungsfreien Brecherbetrieb

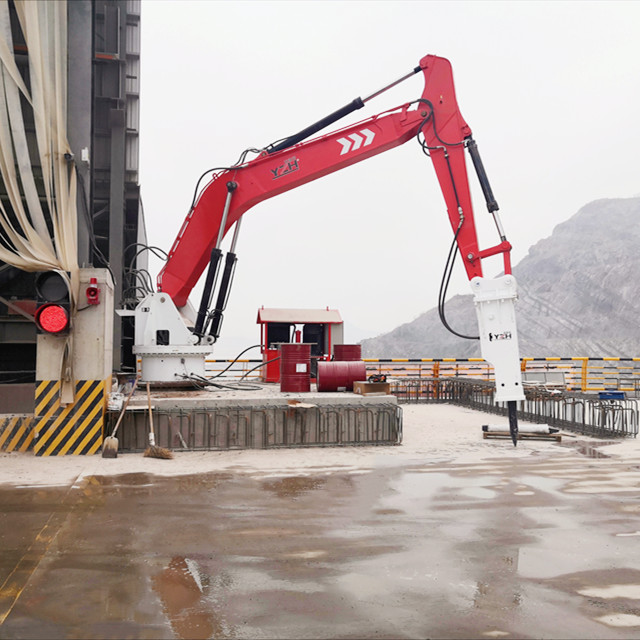

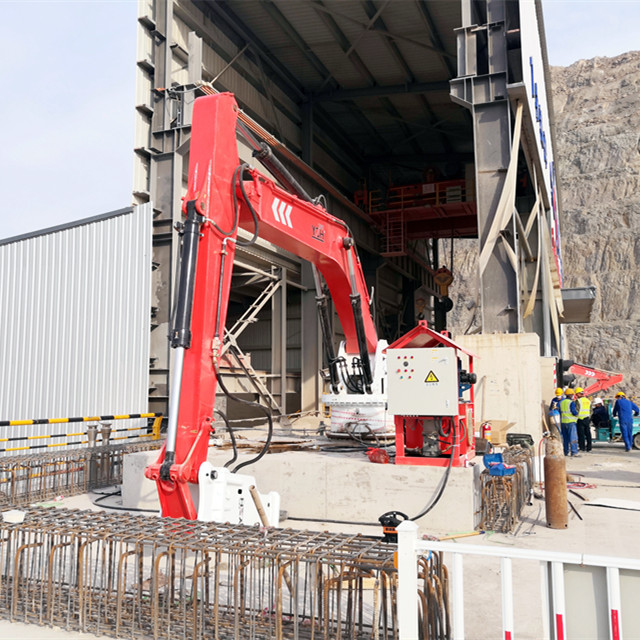

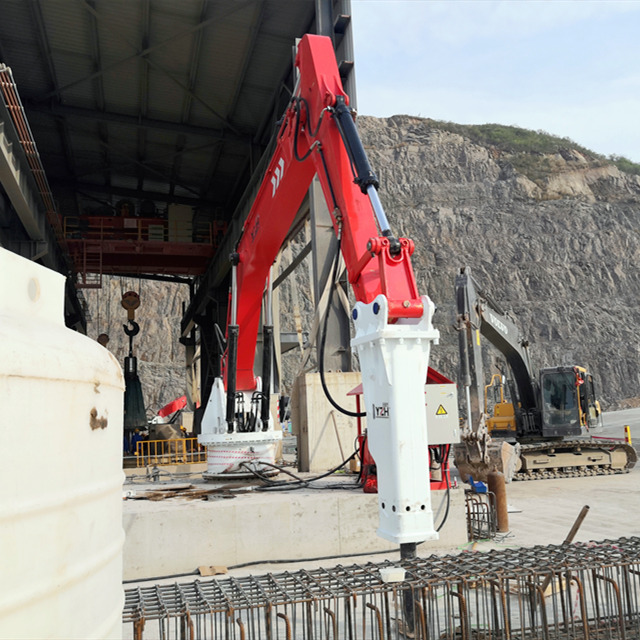

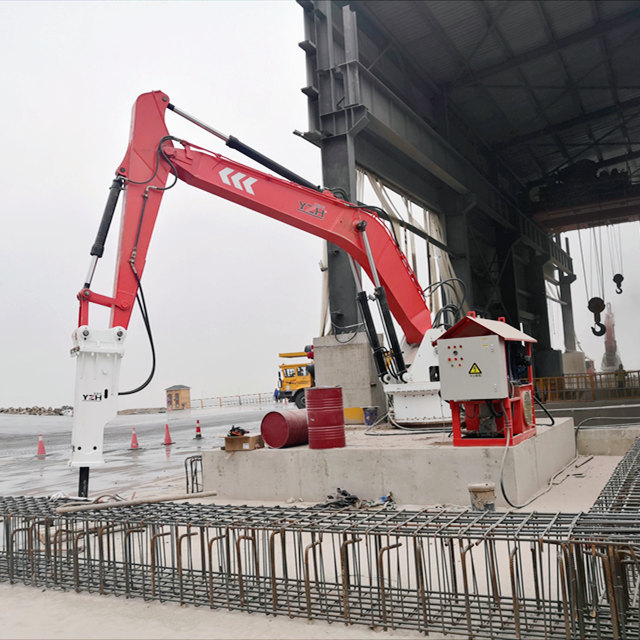

Das statische Gesteinsbrechersystem YZH ist eine fortschrittliche, stationäre mechanische Lösung, die zur Beseitigung übergroßer Gesteinshindernisse an Brechern, Grizzlys und Trichtern in Bergbau-, Steinbruch- und industriellen Materialverarbeitungsanlagen entwickelt wurde. Diese robuste Maschine wurde entwickelt, um die Produktivität zu steigern, die Arbeitssicherheit zu gewährleisten und die Ausrüstung zu schützen. Sie verfügt über einen leistungsstarken Hydraulikhammer und ein Hochleistungsauslegersystem, das auf einem stabilen Sockel montiert ist.

Durch die Kombination einer zuverlässigen mechanischen Struktur mit einem intelligenten hydraulischen und elektronischen Steuerungssystem ermöglicht das statische Steinbrechersystem YZH den Bedienern das präzise Zerkleinern hinderlicher Steine ​​aus der Ferne, wodurch ein kontinuierlicher Materialfluss gewährleistet und Produktionsausfallzeiten minimiert werden.

Struktureller Aufbau des statischen Gesteinsbrechersystems

1. Sockel

Hergestellt aus hochfestem Stahl.

Sichere Befestigung neben oder über Brechern für maximale Stabilität während des Betriebs.

Verankert, um dynamischen Aufprallkräften und Auslegerbewegungen standzuhalten.

2. Gelenkausleger

Hergestellt aus verstärktem, verschleißfestem legiertem Stahl.

Der Ausleger mit mehreren Gelenken bietet volle vertikale und horizontale Reichweite.

Optionen für einarmige, doppelarmige und teleskopische Ausführungen für unterschiedliche Reichweiten- und Höhenanforderungen.

3. Hydraulikhammer

Liefert hohe Schlagenergie zum Zerkleinern von übergroßem Material.

Gebaut mit Hochleistungszylindern, Meißeln und Dämpfungssystemen, um hohe Arbeitsbelastungen zu bewältigen und Vibrationen zu reduzieren.

4. Hydraulikaggregat (HPU)

Stellt unter Druck stehendes Hydrauliköl zur Betätigung von Ausleger und Brecher bereit.

Ausgestattet mit Pumpen, Ventilen, Filtern, Hydraulikbehälter und Kühleinheiten.

Erhältlich in elektrisch oder dieselbetriebener Ausführung.

5. Kontrollsystem

Joystick-basierte Fernkonsole (kabelgebunden oder drahtlos).

Integriert in SPS oder Relaissysteme für einen reibungslosen Betrieb.

Not-Aus, Geschwindigkeitsregelung und Fehleranzeige integriert.

Optionale Kabine für Sicherheit und Komfort des Bedieners.

Funktionsprinzip des statischen Gesteinsbrechersystems

An der Brecherzuführung werden übergroße Steine ​​oder Materialblockaden erkannt.

Der Bediener aktiviert das System aus der Ferne von einer Kontrollstation aus.

Der Ausleger fährt aus und positioniert den Hammer präzise über der Verstopfung.

Der hydraulische Druck treibt den Hammer an und sorgt für wiederholte, kontrollierte Schläge.

Sobald das Material in handliche Größen gebrochen ist, fließt es wieder in das Zerkleinerungssystem.

Das System fährt zurück und bleibt bis zum nächsten erforderlichen Vorgang stehen.

Dieser kontinuierliche Zyklus verbessert den Materialfluss und reduziert die Notwendigkeit manueller Räumung oder Anlagenstillstände.

Elektrische und hydraulische Prinzipien des statischen Gesteinsbrechersystems

Elektrisches System: Steuert alle Bewegungen und Sicherheitsfunktionen über ein zentrales Bedienfeld; integriert Überlastschutz, Fehlererkennung und Echtzeit-Statusüberwachung.

Hydrauliksystem: Überträgt unter Druck stehendes Öl über einen geschlossenen Kreislauf an die Aktuatoren und den Hammer des Auslegers und wandelt die Flüssigkeitsenergie in mechanische Kraft um, um eine präzise Bremsleistung zu erzielen.

Hauptmerkmale und Vorteile des statischen Steinbrechersystems

1. Hohe strukturelle Stabilität

Das Design des festen Sockels sorgt dafür, dass es bei Stoßbelastung zu keiner Verschiebung kommt.

2. Breite Betriebsabdeckung

Konfigurierbare Auslegerlängen und Rotationsbereiche decken verschiedene Brechertypen und Einzugszonen ab.

3. Ferngesteuerter, sicherer Betrieb

Entfernt Arbeiter aus gefährlichen Brecherbereichen und minimiert manuelle Eingriffe.

4. Ununterbrochene Brecherbeschickung

Zersetzt Hindernisse, bevor sie in den Brecher gelangen, wodurch Verstopfungen reduziert und der Durchsatz verbessert werden.

5. Längere Lebensdauer der Ausrüstung

Verhindert Schäden an Brechbacken, Zubringern und Fördersystemen.

6. Anpassbare Konfigurationen

Erhältlich in verschiedenen Auslegergrößen, Brechkräften und Steuerungsoptionen basierend auf den spezifischen Anforderungen vor Ort.

7. Geringer Wartungsaufwand

Entwickelt mit langlebigen Komponenten, Zentralschmierung und einfachem Wartungszugang.

Typische Anwendungen des statischen Gesteinsbrechersystems

1. Bergbau und Steinbrüche

Brechen von übergroßem Erz oder Gestein, bevor es in Backen-, Kreisel- oder Kegelbrecher gelangt.

2. Zement- und Zuschlagstoffwerke

Verwalten der Futterkonsistenz und Verhindern von Materialbögen an den Trichtern.

3. Stahlwerke und Schlackenhandhabung

Entfernen von verfestigter Schlacke oder großen metallischen Abfällen aus Zuführungen und Behältern.

4. Wasserkraftwerke und Tunnelbau

Umgang mit großen Felsbrocken und Tunnelabflussverstopfungen.

5. Recycling- und Schrottplätze

Vorzerkleinerung schwerer Industrieabfälle oder großer Stahlbrocken vor der Zerkleinerung.

Optionale Add-ons und Anpassungen

Geschlossene Fahrerkabine mit Klimaanlage und Steuersitz

Teleskop- oder Drehausleger für hohe Flexibilität

Staubunterdrückungssysteme

Schalldämpfende Aufbrechwerkzeuge

Anpassungen an kaltes Klima (Ölheizungen, isolierte Leitungen)

Explosionsgeschützte Konfigurationen für gefährliche Umgebungen

Spezifikation des statischen Steinbrechersystems

Modell Nr.	Einheit	WHA560
Max. horizontaler Arbeitsradius	mm	6710
Max. vertikaler Arbeitsradius	mm	5150
Min. vertikaler Arbeitsradius	mm	1260
Max. Arbeitstiefe	mm	4820
Drehung	°	360
