YZH 地下採掘用ロックブレーカーブームシステム |グリズリー、オアパス、クラッシャー向けペデスタル ソリューション

ブームシステムが地下生産をどのようにサポートするか

坑道が制限されている地下鉱山では、グリズリーや鉱石道に巨大な石が引っかかると、爆破されるか鉄格子が閉まるまで開発や生産が停止する可能性があり、時間がかかり危険です。 YZH 地下砕石ブーム システムは、ダンプ ポイントの反対側または鉱石通過口の横に設置されているため、ブームが流れを妨げる場所で特大の石を掻き集めたり破壊したりして、鉱石の移動とフリートの生産性を維持できます。

ブレーカーは台座に固定され、遠隔制御されるため、このシステムは、移動機械が安全に動作できない腰や狭い隙間の下でも確実に動作します。

解決するために設計された地下の問題

• ハイイログマとオアパスのハングアップ

• 特大の岩や岩がハイイログマの平らな部分に乗っていたり、鉱石道の入口にくさびができたりして、泥んこや巻き上げを停止させるボトルネックを形成することがあります。

• ブーム システムのカバー範囲により、オペレーターはハイイログマに沿って特大の物を掻き集め、問題のある領域に衝撃を加え、材料を破壊して取り除き、より小さな岩石を鉱石道まで通過させることができます。

• ドローポイントやグリズリーへの危険な手動入場

• 歴史的に、鉱山労働者は詰まったドローポイントやグリズリーバーの近くで棒や小さな道具を使って作業しなければならず、突然の岩石の流出や劣悪な地面にさらされていました。

• 台座に取り付けられたブレーカー ブームを使用すると、オペレータは安全な位置に立ち、リモコンを使用して離れた場所から特大サイズの作業を行うことができるため、落石や不安定な杭にさらされる危険が大幅に軽減されます。

• 遅い二次発破による生産損失

• 地下で二次爆発を起こすには、再突入手順、煙の除去、スケジュールの遅延が必要です。

• ブームシステムによる機械的な二次破砕により、ハングアップポイントでの多くの二次爆風が軽減または排除され、中断が短縮され、全体的な鉱石の処理量が向上します。

地下ブームシステムの中核要素

YZH は、地下の形状に合わせて、採掘砕石システムと同じ 4 つの構成要素を使用しています。

• ペデスタルブーム

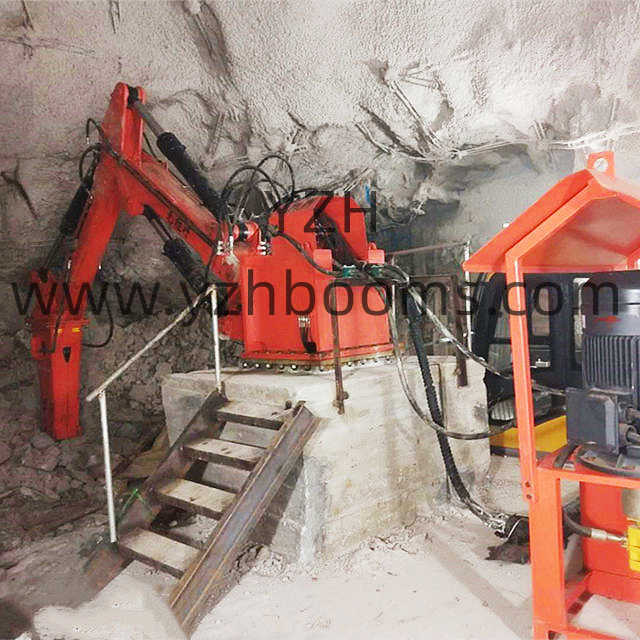

• ブームは、ハイイログマや鉱石道の横の岩やコンクリートに固定された台座ベースに取り付けられ、低い背の高さの下に収まりながら問題領域全体をカバーする形状が選択されています。

• サイドマウントのハンマーオプションと慎重に選ばれた台座の高さにより、頭上空間が限られている場所でもブームが効果的に機能します。

• 油圧ブレーカー

• 地下に適したブレーカーは、岩の硬さとグリズリーや峠で遭遇する特大の典型的なサイズに応じて選択されます。

• ブレーカーとその工具は、周囲の鉄骨に衝突することなくスイングや回転を行うのに十分なクリアランスを確保して岩盤に衝撃を与えるように構成されています。

• 油圧パワーユニット

• 電力ユニットは、連続またはシフトベースの地下作業に適した油の流れと圧力を供給し、粉塵の多い方位向けに選択された濾過と冷却を備えています。

• 電源ユニットを幹線道路から外して配置することで、騒音を低減し、メンテナンスへのアクセスを簡素化できます。

• 制御システム

• 制御範囲は近くの保護されたステーションから安全エリアのリモートパネルや無線システムまで多岐にわたり、オペレーターは離れた場所からブームやハンマーを正確に制御できます。

• 地雷管理および安全システム (インターロック、ロックアウト) との統合により、破砕機、フィーダー、コンベアドライブと並行した安全な操作がサポートされます。

典型的な地下設置シナリオ

地下採掘に適用される YZH ロックブレーカーブームシステムは、通常、次の場所で使用されます。

• グリズリーは、重力が流れる前に特大の鉱石を破壊する必要があるドローポイントまたは立坑ステーションで鉱石の通過を遮ります。

• メインレベルの地下ジョーまたは旋回式クラッシャーでは、クラッシャーの喉部にあるオーバーサイズやハングアップを頻繁に取り除く必要があります。

• 開発鉱石は、モバイル機器のアクセスが制限されている狭いヘディングを通過しますが、それでもハングアップが発生します。

いずれの場合も、ブームのカバー範囲は設置ガイドラインに基づいて設計されており、台座の位置を変更することなくハングアップする可能性のあるすべての領域をかき集めて壊すことができます。

一般的な「地下」ラベルから鉱山特有のソリューションまで

この製品は「地下採掘に適用されるロック ブレーカー ブーム システム」として広く説明されていますが、各プロジェクトは鉱山の図面と現場の制約を使用して設計されています。

• YZH のエンジニアは、グリズリーの設計、鉱石パスの形状、ドリフトの寸法、鉱石の特性を分析して、ブームのモデル、ブレーカーのサイズ、ペデスタルの位置を選択します。

• カバレッジ図面は、選択したブームが旋回や破壊のための適切なクリアランスを維持しながら、オーバーサイズを超えて到達して動作できることを検証するために使用されます。

• 最終パッケージ (ブーム、ブレーカー、電源ユニット、および制御装置) は、地下環境下での設置と試運転の準備が整った状態で納品されます。

行動喚起

ハイイログマのハングアップ、鉱石通路の閉塞、または安全でない二次破砕によって依然として地下鉱山の利用が制限されている場合、YZH ロック ブレーカー ブーム システムは、それらのポイントを、設計された遠隔操作の破砕ステーションに変えることができます。

地下のレイアウト、グリズリーと鉱石のパスの位置、見出しの寸法と鉱石の特性を共有すると、YZH が地下採掘作業に最適化された砕石ブーム システムを構成します。
