Sockelausleger-Steinbrechersystem – entwickelt für Präzision, Leistung und Produktivität.

Pedestal Boom Rockbreaker System – Entwickelt für Präzision, Leistung und Produktivität

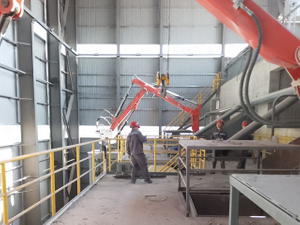

Das Sockelausleger-Steinbrechersystem der BH-Serie umfasst: BHA300, BHA400, BHB350, BHB450, BHB500, BHB600, BHC500, BHC550, BHC630, BHD600, BHD650, BHD670, BHD750

Die Leistung der Hydraulikaggregate reicht von 18 kW, 22 kW, 30 kW, 37 kW, 45 kW, 55 kW, 75 kW, 90 kW

Gewichtsbereiche: 1912 kg–7882 kg

Vertikale Reichweite: 1610 mm–8100 mm

Drehwinkel: 360°

OEM/ODM: Ja

Hammerstab-Werkzeugdurchmesser: 75 mm–155 mm

Betriebstemperatur -45 °C bis +75 °C

Montagemöglichkeiten: Bodenmontage, Brechermontage, stoßdämpfende Basis, Brückenturmmontage, Schienenwagenmontage

Alle Systeme können an standortspezifische Bedingungen angepasst werden, einschließlich hochgelegener, korrosiver oder explosiver Umgebungen.

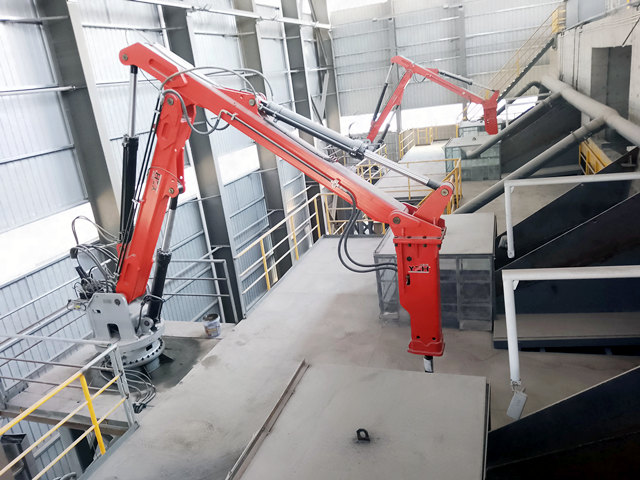

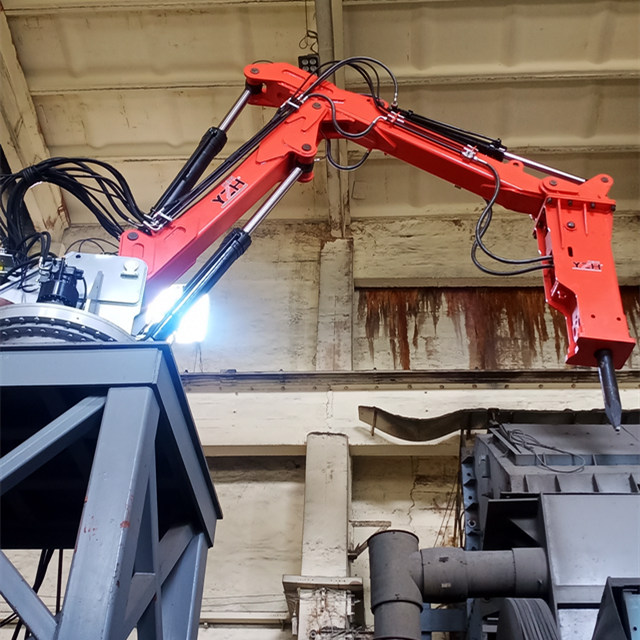

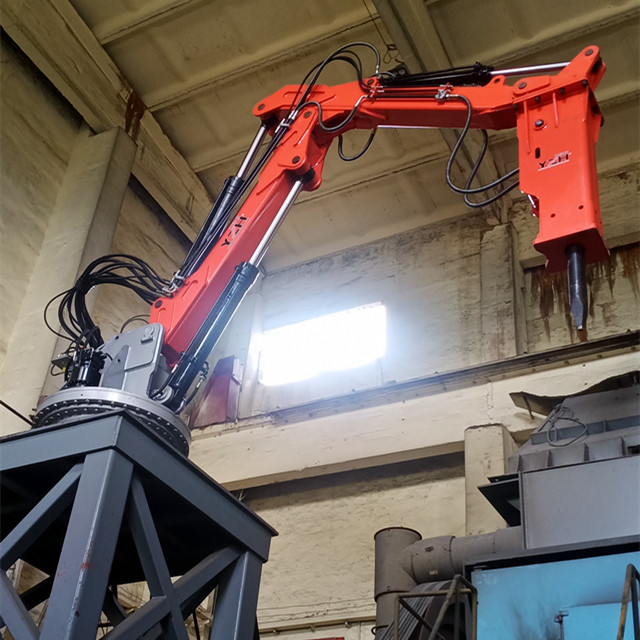

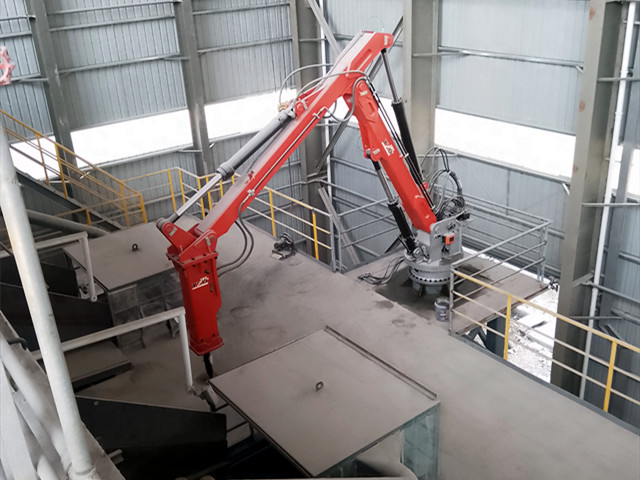

Das Sockelausleger-Gesteinsbrechersystem ist eine robuste, speziell angefertigte hydraulische Auslegerbaugruppe, die auf einem festen Sockel montiert ist und das effiziente Brechen von übergroßen Gesteinen und Erzen an Grizzlies, Brechern, Trichtern und Entnahmestellen erleichtert. Es ist eine unverzichtbare Lösung zur Verbesserung des Materialflusses und zur Reduzierung von Ausfallzeiten in Bergbau-, Steinbruch- und Zuschlagstoffverarbeitungsbetrieben.

Kernkomponenten und Konfiguration

1. Hydraulische Auslegerbaugruppe

Hergestellt aus hochfestem, verschleißfestem Stahl für Langlebigkeit in extremen Umgebungen.

Besteht aus mehreren Abschnitten (Hauptausleger, Zwischenausleger und Auslegerstiel)

Konfigurierbar in mehreren Geometrien (z. B. Einzelausleger, Doppelausleger, Gelenkausleger), um verschiedenen Reichweiten- und Bremsanforderungen gerecht zu werden.

Die Auslegerlängen reichen von 2 Metern bis über 10 Metern, je nach Modell und Anwendung.

2. Hydraulischer Steinbrecher (Hammer)

Genau auf die Tragfähigkeit des Auslegers abgestimmt, für optimale Energieübertragung.

Liefert Schlagenergie im Bereich von 300 bis 10.000 Joule, um große Steine, gefrorenes Material oder Felsbrocken zu zerkleinern.

Optionale Stickstoffgas-unterstützte Systeme verbessern die Schlageffizienz.

3. Rotationsschwenkmechanismus

Ermöglicht eine 360°-Drehung für maximale Bremsabdeckung.

Das integrierte Drehkranz- und Lagersystem gewährleistet eine reibungslose, präzise Bewegung mit minimalem Spiel.

Elektromotorisch angetrieben

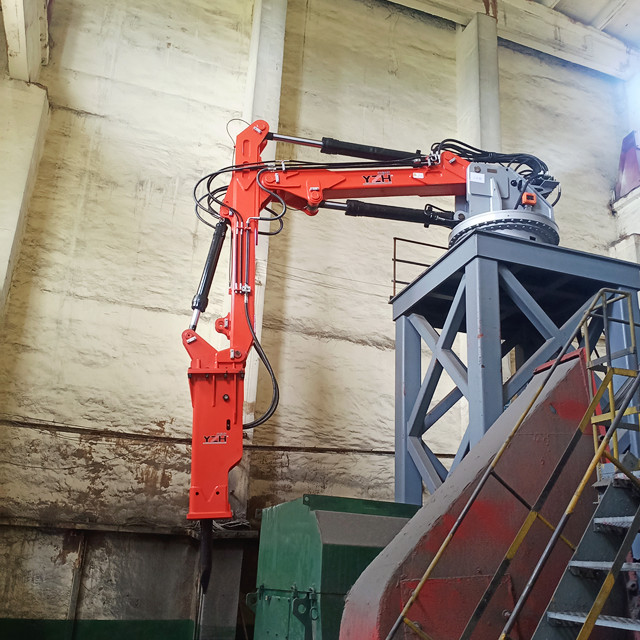

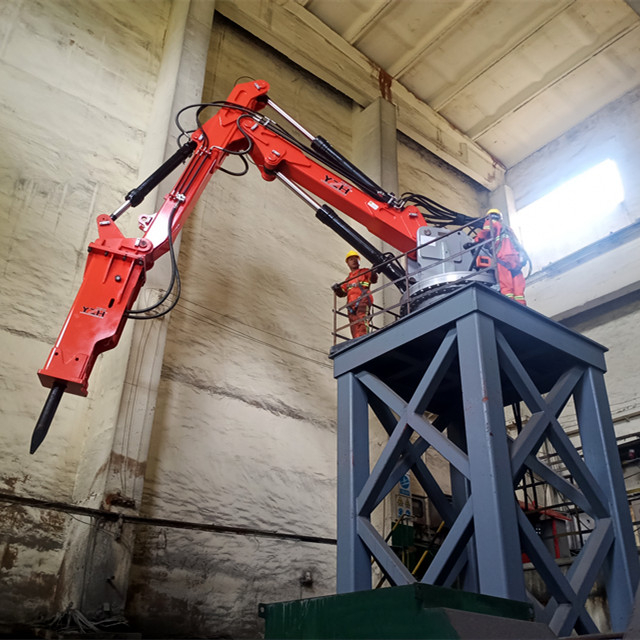

4. Hochleistungssockel

Konzipiert für die direkte Verschraubung auf Betonfundamenten oder Baustahl.

Bietet eine stabile und vibrationsfeste Plattform, um dynamischen Belastungen standzuhalten.

5. Hydraulikaggregat (HPU)

Ausgestattet mit Hocheffizienzpumpen, Druckreglern und Temperaturreglern.

Standardleistungsbereich von 18 kW bis 90+ kW.

HPU untergebracht in einem Schutzgehäuse mit Zugang für Wartungsarbeiten.

6. Kontrollsystem

Erhältlich als manueller Joystick, Kabelfernbedienung, Funkfernbedienung und 5G-Teleoperationssystem.

Die Joystick-Steuerung ermöglicht eine präzise Handhabung von Ausleger und Hammer.

Die Integration mit Kamerasystemen und Näherungssensoren erhöht die Sicherheit in Bereichen mit eingeschränkter Sicht.

Funktionalität und Vorteile

1. Materialflussoptimierung:

Verhindert Brecherverstopfungen, indem übergroße Steine ​​entfernt werden, bevor sie in die Brecherkammer gelangen. Dadurch wird die Belastung der Ausrüstung reduziert und der Durchsatz maximiert.

2. Weniger Ausfallzeiten:

Behebt schnell Hindernisse, die normalerweise einen manuellen Eingriff erfordern, und vermeidet kostspielige Produktionsunterbrechungen.

3. Bedienersicherheit:

Entfernt Personal aus Gefahrenbereichen mit Fernbedienungsoptionen, explosionsgeschützter Elektronik und anpassbaren Verriegelungen.

4. Breiter Anwendungsbereich:

Anpassbar an primäre, sekundäre und tertiäre Brechstationen in Tagebauen, Untertagebetrieben, Recyclinganlagen und Tunnelbauprojekten.

Anpassungs- und Modelloptionen

Das Steinbrechersystem mit Sockelausleger ist in einer Vielzahl von Modellen erhältlich, um Folgendes zu ermöglichen:

1. Auslegerreichweite: Von kompakten Einheiten für beengte Platzverhältnisse bis hin zu Modellen mit größerer Reichweite für Anwendungen mit hohen Wänden oder tiefen Rutschen.

2. Hammergröße: Leichte Hämmer für heikle Arbeiten bis hin zu schweren Modellen für die massive Steinzertrümmerung.

3. Montagekonfiguration: Stationäre Sockel-, Wandmontage- oder mobile Sockelausführungen.

4. Umweltverträglichkeit: Konzipiert für den Einsatz unter staubigen Bedingungen, hoher Luftfeuchtigkeit und extremen Temperaturbedingungen.

Anwendungen

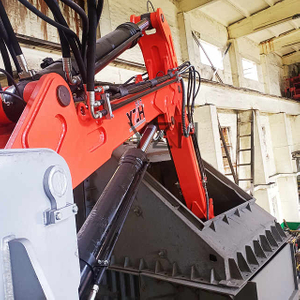

1. Grizzly-Stationen: Brechen von großem Material, das nicht durch Grizzly-Stäbe passieren kann.

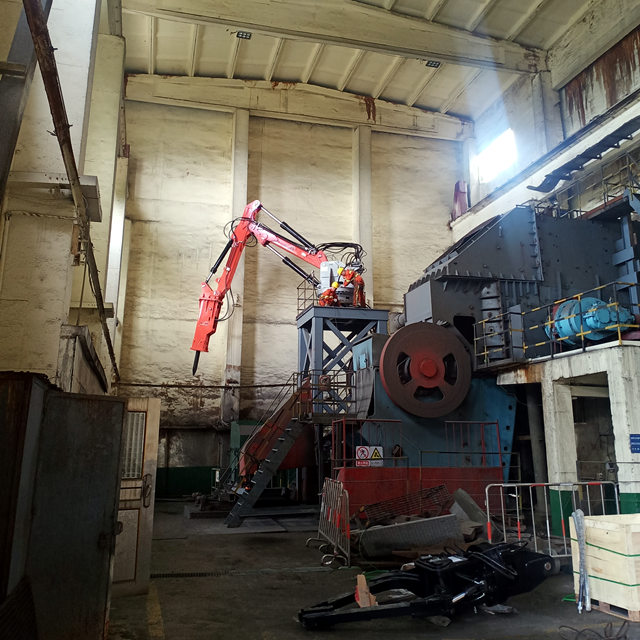

2. Backen- und Kreiselbrecher: Entfernen von Brücken und übergroßen Steinen an Einfülltrichtern.

3. Erzpässe und -entnahmestellen : Sicherstellung der Flusskontinuität in unterirdischen Erzrutschen von Bergwerken.

4. Zement- und Zuschlagstoffwerke: Unterstützung bei der Materialdimensionierung und Flusskontrolle.

Installation und Wartung

1. Installation

Die Lieferung erfolgt in modularer Form für einfachen Transport und schnelle Montage vor Ort.

Technische Zeichnungen und Fundamentlastdaten werden bereitgestellt.

Optionaler Installationsüberwachungs- und Inbetriebnahmeservice verfügbar.

2. Wartung

Die Schmierstellen sind zentralisiert und leicht zugänglich.

Vorausschauende Wartung unterstützt durch Sensor-Feedback (Temperatur, Druck, Vibration).

Das Ersatzteilpaket umfasst Stifte, Buchsen, Dichtungen und Filter.

Paketinhalte

1. Sockelauslegersystem

2. Hydraulikaggregat (HPU)

3. Hydraulikhammer

4. Eingebettete Teile und Fernbedienungshalterung

5. Box mit Installationszubehör

6. Wartungs-Ersatzteilbox

7. Optionale Ersatzteile und Werkzeugkasten

8. Elektrischer und hydraulischer Schaltplan

9. Teilehandbuch und Benutzerhandbuch

Warum sollten Sie sich für ein Pedestal Boom Rockbreaker-System entscheiden?

Zuverlässigkeit: Gebaut für den ununterbrochenen 24/7-Betrieb in rauen Industrieumgebungen.

Präzision: Eine genaue Steuerung reduziert übermäßiges Brechen und Materialverlust.

Effizienz: Erhöht die Betriebszeit des Brechers, steigert die Produktivität und senkt die Arbeitskosten.

Skalierbarkeit: Modular und anpassbar, um mit Ihrem Betrieb zu wachsen.

Warum YZH wählen?

1. Mehr als 20 Jahre Produktionserfahrung und umfassende Erfahrung im Außendienst.

2. Professionelles und kreatives Forschungs- und Entwicklungsteam.

3. ISO9001:2015, ISO14001:2015, ISO45001:2018 und CE-Zertifizierung.

4. China-Preis und China-Geschwindigkeit.

5. Konstruiert für den Dauerbetrieb – Geeignet für den 24/7-Bergbau und Zerkleinerungsumgebungen.

6. Hochgradig anpassbar – Modulare Auslegergrößen, Antriebsaggregate, Leistungsschalteroptionen und Steuerungstypen.

7. End-to-End-Support – Von Design und Fertigung bis hin zu Installation, Inbetriebnahme, Schulung und Kundendienst.
