Sistema Rockbreaker con braccio a piedistallo – Progettato per precisione, potenza e

Sistema Rockbreaker con braccio a piedistallo: progettato per precisione, potenza e produttività

Il sistema rompisassi con braccio a piedistallo serie BH comprende: BHA300, BHA400, BHB350, BHB450, BHB500, BHB600, BHC500, BHC550, BHC630, BHD600, BHD650, BHD670, BHD750

Potenza delle gamme di centraline idrauliche: 18kw, 22kw, 30kw, 37kw, 45kw, 55kw, 75kw, 90kw

Intervalli di peso: 1912 kg-7882 kg

Portata verticale: 1610 mm-8100 mm

Angolo di rotazione: 360°

OEM/ODM: sì

Diametro utensile asta martello: 75 mm-155 mm

Temperatura di funzionamento da -45°C a +75°C

Opzioni di montaggio: montaggio a pavimento, montaggio su frantoio, base ammortizzante, montaggio su torre a ponte, montaggio su carrello su rotaia

Tutti i sistemi possono essere adattati alle condizioni specifiche del sito, inclusi ambienti ad alta quota, corrosivi o esplosivi.

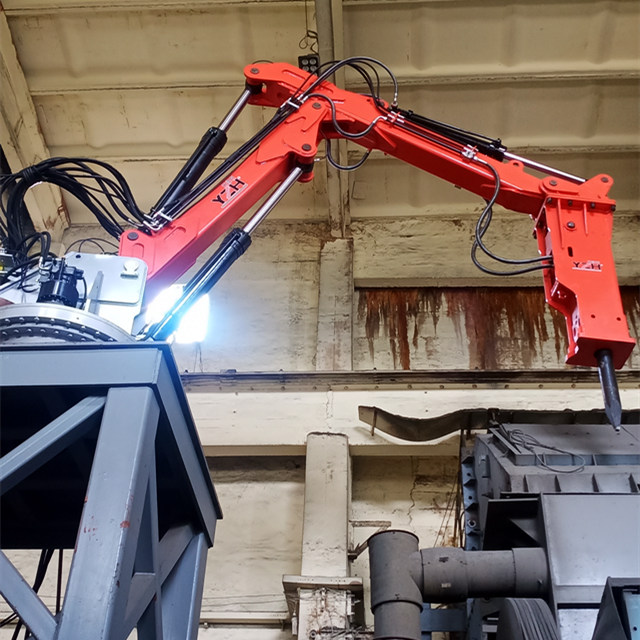

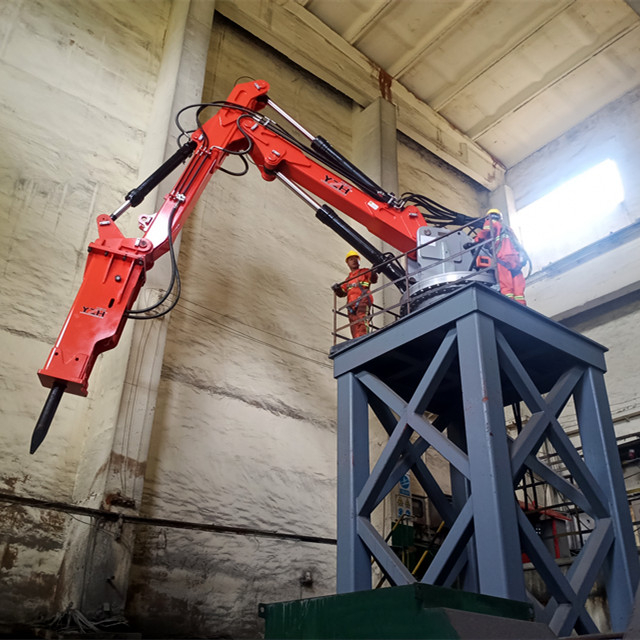

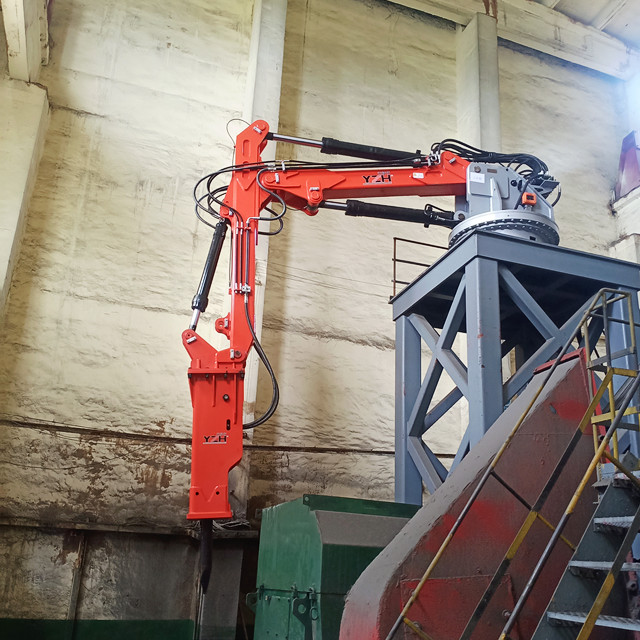

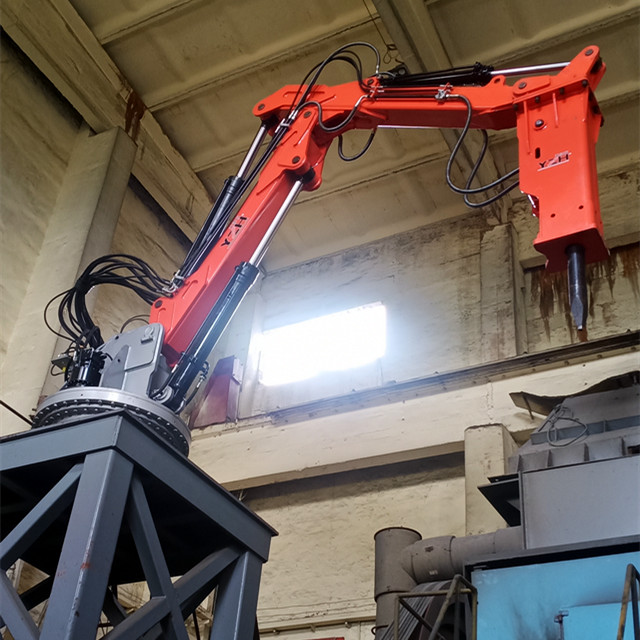

Il sistema rompisassi con braccio a piedistallo è un robusto gruppo braccio idraulico appositamente costruito montato su un piedistallo fisso, progettato per facilitare la rottura efficiente di rocce e minerali di grandi dimensioni in corrispondenza di grizzly, frantoi, tramogge e punti di prelievo. Si tratta di una soluzione indispensabile per migliorare il flusso dei materiali e ridurre i tempi di inattività nelle operazioni di estrazione mineraria, di cava e di lavorazione degli aggregati.

Componenti principali e configurazione

1. Gruppo braccio idraulico

Costruito in acciaio ad alta resistenza e resistente all'usura per una maggiore durata in ambienti estremi.

Comprende più sezioni (braccio principale, braccio intermedio e braccio del jib)

Configurabile in molteplici geometrie (ad esempio braccio singolo, braccio doppio, braccio articolato) per soddisfare vari requisiti di sbraccio e rottura.

Le lunghezze del braccio vanno da 2 metri a oltre 10 metri, a seconda del modello e dell'applicazione.

2. Martello demolitore idraulico (martello)

Adattato perfettamente alla capacità della barra per un trasferimento di energia ottimale.

Fornisce un'energia d'impatto compresa tra 300 e 10.000 Joule per frantumare rocce di grandi dimensioni, materiale congelato o massi.

I sistemi opzionali assistiti da azoto migliorano l'efficienza dell'impatto.

3. Meccanismo di rotazione rotazionale

Consente la rotazione di 360° per la massima copertura di rottura.

Il sistema integrato di ralla e cuscinetto garantisce un movimento fluido e preciso con un gioco minimo.

Azionato da motore elettrico

4. Piedistallo per carichi pesanti

Progettato per l'imbullonamento diretto su fondazioni in calcestruzzo o acciaio strutturale.

Fornisce una piattaforma stabile e resistente alle vibrazioni per sopportare carichi dinamici.

5. Unità di potenza idraulica (HPU)

Dotato di pompe ad alta efficienza, regolatori di pressione e controlli di temperatura.

Gamma di potenza standard da 18 kW a 90+ kW.

HPU alloggiata in un involucro protettivo con accesso per la manutenzione.

6. Sistema di controllo

Disponibile con joystick manuale, telecomando cablato, telecomando radio e sistema di teleoperazione 5G.

Il controllo tramite joystick consente una manipolazione precisa del braccio e del martello.

L'integrazione con sistemi di telecamere e sensori di prossimità migliora la sicurezza nelle zone a visibilità limitata.

Funzionalità e vantaggi

1. Ottimizzazione del flusso di materiale:

Previene i blocchi del frantoio eliminando le rocce di grandi dimensioni prima che entrino nella camera del frantoio, riducendo la sollecitazione dell'attrezzatura e massimizzando la produttività.

2. Meno tempi di inattività:

Risolve rapidamente le ostruzioni che tradizionalmente richiedono un intervento manuale, evitando costose interruzioni della produzione.

3. Sicurezza dell'operatore:

Rimuove il personale dalle aree pericolose con opzioni di funzionamento remoto, elettronica antideflagrante e interblocchi personalizzabili.

4. Ampio ambito di applicazione:

Adattabile a stazioni di frantumazione primarie, secondarie e terziarie in miniere di superficie, operazioni sotterranee, impianti di riciclaggio e progetti di tunneling.

Personalizzazione e opzioni del modello

Il sistema rompisassi con braccio a piedistallo è disponibile in un'ampia gamma di modelli per ospitare:

1. Portata del braccio: dalle unità compatte per spazi ristretti ai modelli a portata estesa per applicazioni con pareti alte o con scivolo profondo.

2. Dimensioni del martello: martelli leggeri per lavori delicati e modelli pesanti per una massiccia frammentazione della roccia.

3. Configurazione di montaggio: design con piedistallo fisso, montaggio a parete o base mobile.

4. Compatibilità ambientale: progettato per l'uso in condizioni di polvere, elevata umidità e temperature estreme.

Applicazioni

1. Stazioni Grizzly: rottura di materiale di grandi dimensioni che non può passare attraverso le barre Grizzly.

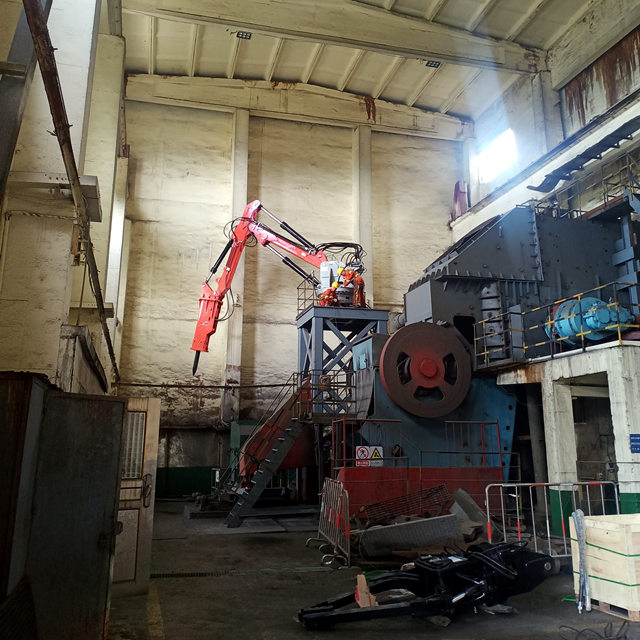

2. Frantoi a mascelle e rotanti: rimozione di ponti e rocce sovradimensionate nelle tramogge di alimentazione.

3. Passaggi e punti di prelievo del minerale : garantire la continuità del flusso negli scivoli minerari sotterranei.

4. Impianti di cemento e aggregati: assistenza nel dimensionamento dei materiali e nel controllo del flusso.

Installazione e manutenzione

1. Installazione

Consegnato in forma modulare per facilitare il trasporto e un rapido assemblaggio in loco.

Disegni tecnici e dati sul carico della fondazione forniti.

Disponibile servizio opzionale di supervisione dell'installazione e messa in servizio.

2. Manutenzione

I punti di lubrificazione sono centralizzati e facilmente accessibili.

Manutenzione predittiva supportata tramite feedback del sensore (temperatura, pressione, vibrazione).

Il pacchetto di pezzi di ricambio comprende perni, boccole, guarnizioni e filtri.

Inclusioni del pacchetto

1. Sistema di braccio a piedistallo

2. Centralina idraulica (HPU)

3. Martello idraulico

4. Parti integrate e staffa del telecomando

5. Scatola degli accessori di installazione

6. Cassetta ricambi per manutenzione

7. Pezzi di ricambio e cassetta degli attrezzi opzionali

8. Schema schematico elettrico e idraulico

9. Manuale delle parti e manuale dell'utente

Perché scegliere un sistema Rockbreaker con braccio a piedistallo?

Affidabilità: costruito per un funzionamento continuo 24 ore su 24, 7 giorni su 7, in ambienti industriali difficili.

Precisione: il controllo accurato riduce la rottura eccessiva e la perdita di materiale.

Efficienza: aumenta i tempi di attività del frantoio, aumenta la produttività e riduce i costi di manodopera.

Scalabilità: modulare e personalizzabile per crescere con la tua attività.

Perché scegliere YZH?

1. Oltre 20 anni di esperienza nella produzione e una ricca esperienza nel servizio sul campo.

2. Team di ricerca e sviluppo professionale e creativo.

3. ISO9001:2015, ISO14001:2015, ISO45001:2018 e certificazione CE.

4. Prezzo cinese e velocità cinese.

5. Progettato per il servizio continuo – Adatto per ambienti minerari e di frantumazione 24 ore su 24, 7 giorni su 7.

6. Altamente personalizzabile: dimensioni del braccio modulare, gruppi di potenza, opzioni dell'interruttore e tipi di controllo.

7. Supporto end-to-end: dalla progettazione e produzione all'installazione, messa in servizio, formazione e servizio post-vendita.
