페데스탈 붐 락브레이커 시스템 - 정밀도, 성능 및 생산성을 위해 설계됨

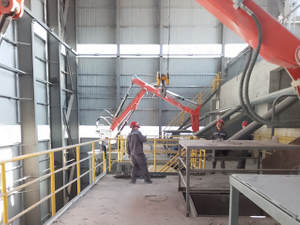

BH 시리즈 받침대 붐 락 브레이커 시스템에는 BHA300, BHA400, BHB350, BHB450, BHB500, BHB600, BHC500, BHC550, BHC630, BHD600, BHD650, BHD670, BHD750이 포함됩니다.
수력 단위 범위의 힘: 18kw, 22kw, 30kw, 37kw, 45kw, 55kw, 75kw, 90kw
체중 범위: 1912kg-7882kg
수직 도달 범위: 1610mm-8100mm
회전 각도: 360°
OEM/ODM: 예
해머 막대 도구 직경: 75mm-155mm
작동 온도 -45°C ~ +75°C
장착 옵션: 바닥 장착, 크러셔 장착, 충격 흡수 베이스, 브리지 타워 장착, 레일 트롤리 장착
모든 시스템은 높은 고도, 부식성 또는 폭발성 환경을 포함한 현장별 조건에 맞게 맞춤화될 수 있습니다.
페데스탈 붐 암석 파괴 시스템은 고정된 받침대에 장착된 견고한 특수 목적의 유압 붐 어셈블리로 그리즐리, 파쇄기, 호퍼 및 견인 지점에서 특대 암석 및 광석을 효율적으로 파괴하도록 설계되었습니다. 이는 채광, 채석 및 골재 처리 작업에서 자재 흐름을 개선하고 가동 중지 시간을 줄이는 데 필수적인 솔루션입니다.
핵심 구성 요소 및 구성
1. 유압 붐 조립
극한 환경에서도 내구성을 발휘할 수 있도록 고강도, 내마모성 강철로 제작되었습니다.
여러 섹션으로 구성됨(메인 붐, 중간 붐 및 지브 스틱)
다양한 도달 거리 및 파괴 요구 사항에 맞게 다양한 형상(예: 단일 붐, 이중 붐, 굴절식 붐)으로 구성할 수 있습니다.
붐 길이는 모델과 용도에 따라 2미터에서 10미터 이상까지 다양합니다.
2. 유압식 암석 차단기(해머)
최적의 에너지 전달을 위해 붐의 용량과 정확하게 일치합니다.
300~10,000줄 범위의 충격 에너지를 전달하여 큰 암석, 얼어붙은 물질 또는 바위를 분쇄합니다.
옵션인 질소 가스 보조 시스템은 충격 효율성을 향상시킵니다.
3. 회전 회전 메커니즘
최대 차단 범위를 위해 360° 회전이 가능합니다.
통합된 슬루 링과 베어링 시스템은 백래시를 최소화하면서 부드럽고 정밀한 움직임을 보장합니다.
전기 모터 구동
4. 견고한 받침대
콘크리트 기초 또는 구조용 강철에 직접 볼트로 고정하도록 설계되었습니다.
동적 하중을 견딜 수 있도록 안정적이고 진동에 강한 플랫폼을 제공합니다.
5. 유압동력장치(HPU)
고효율 펌프, 압력 조절기 및 온도 조절 장치가 장착되어 있습니다.
표준 전력 범위는 18kW ~ 90+kW입니다.
유지 관리를 위해 접근할 수 있는 보호 인클로저에 들어 있는 HPU입니다.
6. 제어 시스템
수동 조이스틱, 유선 리모컨, 무선 리모컨, 5G 원격조작 시스템으로 제공됩니다.
조이스틱 제어를 통해 붐과 해머를 정밀하게 조작할 수 있습니다.
카메라 시스템 및 근접 센서와의 통합으로 가시성이 제한된 구역에서 안전성이 향상됩니다.
기능 및 이점
1. 재료 흐름 최적화:
대형 암석이 분쇄기 챔버에 들어가기 전에 제거하여 분쇄기 막힘을 방지하고 장비 부담을 줄이고 처리량을 최대화합니다.
2. 다운타임 감소:
전통적으로 수동 개입이 필요했던 장애물을 신속하게 처리하여 비용이 많이 드는 생산 중단을 방지합니다.
3. 운전자 안전:
원격 작동 옵션, 방폭형 전자 장치 및 맞춤형 인터록을 통해 위험 지역에서 인력을 제거합니다.
4. 넓은 적용 범위:
노천 광산, 지하 작업, 재활용 시설 및 터널링 프로젝트의 1차, 2차, 3차 분쇄 스테이션에 적용 가능합니다.
맞춤화 및 모델 옵션
받침대 붐 암석 차단기 시스템은 다음을 수용할 수 있는 다양한 모델로 제공됩니다.
1. 붐 리치: 제한된 공간을 위한 소형 장치부터 높은 벽 또는 깊은 슈트 적용을 위한 확장된 리치 모델까지.
2. 해머 크기: 섬세한 작업을 위한 경량 해머부터 대규모 암석 조각화를 위한 중량급 모델까지.
3. 장착 구성: 고정식 받침대, 벽걸이형 또는 이동식 베이스 설계.
4. 환경 호환성: 먼지가 많고 습도가 높으며 극한의 온도 조건에서 사용하도록 설계되었습니다.
응용
1. 그리즐리 스테이션: 그리즐리 바를 통과할 수 없는 대형 물질을 파괴합니다.
2. Jaw & Gyratory Crushers: 피드 호퍼에서 브리징 및 대형 암석을 제거합니다.
3. 광석 패스 및 인발점 : 지하 광산 광석 슈트의 흐름 연속성을 보장합니다.
4. 시멘트 및 골재 플랜트: 자재 크기 조정 및 흐름 제어를 지원합니다.
설치 및 유지관리
1. 설치
간편한 운반과 신속한 현장 조립을 위해 모듈 형태로 제공됩니다.
엔지니어링 도면 및 기초 하중 데이터가 제공됩니다.
선택적 설치 감독 및 시운전 서비스가 제공됩니다.
2. 유지관리
윤활 지점은 중앙 집중식이며 쉽게 접근할 수 있습니다.
센서 피드백(온도, 압력, 진동)을 통해 예측 유지 관리가 지원됩니다.
예비 부품 패키지에는 핀, 부싱, 씰 및 필터가 포함됩니다.
패키지 포함사항
1. 받침대 붐 시스템
2. 유압동력장치(HPU)
3. 유압 해머
4. 내장부품 및 리모컨 브라켓
5. 설치 액세서리 상자
6. 유지 보수 예비 부품 상자
7. 옵션 예비 부품 및 도구 상자
8. 전기 및 유압 개략도
9. 부품 매뉴얼 및 사용자 매뉴얼
Pedestal Boom Rockbreaker 시스템을 선택하는 이유는 무엇입니까?
신뢰성: 열악한 산업 환경에서 연중무휴 24시간 연속 작동이 가능하도록 제작되었습니다.
정밀도: 정확한 제어로 과파괴 및 재료 손실이 줄어듭니다.
효율성: 분쇄기 가동 시간을 늘리고 생산성을 높이며 인건비를 줄입니다.
확장성: 운영에 따라 성장할 수 있도록 모듈식 및 사용자 정의가 가능합니다.
YZH를 선택하는 이유는 무엇입니까?
1. 20년 이상의 생산 경험과 풍부한 현장 서비스 경험.
2. 전문적이고 창의적인 R&D 팀.
3. ISO9001:2015, ISO14001:2015, ISO45001:2018 및 CE 인증.
4. 중국 가격 및 중국 속도.
5. 지속적인 작업을 위해 설계 - 연중무휴 채굴 및 분쇄 환경에 적합합니다.
6. 고도로 맞춤화 가능 – 모듈식 붐 크기, 파워 팩, 차단기 옵션 및 제어 유형.
7. 엔드 투 엔드 지원 - 설계 및 제조부터 설치, 시운전, 교육 및 판매 후 서비스까지.
