Описание продукта
Система камнедробилки со стрелой на пьедестале – разработана для точности, мощности и производительности
Камнеломная система с опорной стрелой серии BH включает в себя: BHA300, BHA400, BHB350, BHB450, BHB500, BHB600, BHC500, BHC550, BHC630, BHD600, BHD650, BHD670, BHD750.
Диапазон мощности гидравлического агрегата: 18 кВт, 22 кВт, 30 кВт, 37 кВт, 45 кВт, 55 кВт, 75 кВт, 90 кВт.
Диапазон веса: 1912–7882 кг.
Вертикальный вылет: 1610–8100 мм.
Угол поворота: 360°
ОЭМ/ОДМ: Да
Диаметр ударного стержня: 75–155 мм.
Рабочая температура от -45°C до +75°C
Варианты монтажа: Напольное крепление, Крепление на дробилку, Амортизирующее основание, Крепление на мостовую башню, Крепление на рельсовую тележку
Все системы могут быть адаптированы к конкретным условиям площадки, включая большую высоту, коррозионную или взрывоопасную среду.

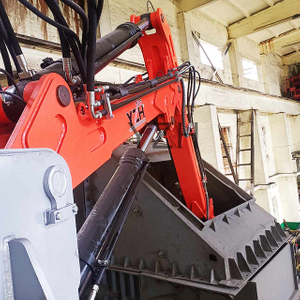

Камнедробильная система со стрелой на пьедестале представляет собой прочный, специально сконструированный узел гидравлической стрелы, установленный на фиксированной опоре и предназначенный для облегчения эффективного дробления негабаритных камней и руды в грохотах, дробилках, бункерах и точках разгрузки. Это незаменимое решение для улучшения потока материалов и сокращения времени простоев при добыче полезных ископаемых, разработке карьеров и переработке нерудных материалов.
Основные компоненты и конфигурация
1. Гидравлическая стрела в сборе
Изготовлен из высокопрочной, износостойкой стали, обеспечивающей долговечность в экстремальных условиях.
Состоит из нескольких секций (основная стрела, промежуточная стрела и рукоять стрелы).
Возможна конфигурация с различными геометриями (например, одинарная стрела, двойная стрела, шарнирно-сочлененная стрела) для удовлетворения различных требований к вылету и разрушению.
Длина стрелы варьируется от 2 метров до более 10 метров, в зависимости от модели и применения.
2. Гидравлический камнеотбойник (молот)
Точно соответствует возможностям стрелы для оптимальной передачи энергии.
Обеспечивает энергию удара от 300 до 10 000 Джоулей для дробления крупных камней, замерзшего материала или валунов.
Дополнительные системы с азотом повышают эффективность удара.
3. Вращательный поворотный механизм
Обеспечивает вращение на 360° для максимального охвата разрушения.
Интегрированная система поворотного кольца и подшипников обеспечивает плавное и точное движение с минимальным люфтом.
Электрический двигатель с приводом
4. Прочный постамент
Предназначены для прямого крепления болтами к бетонным фундаментам или стальным конструкциям.
Обеспечивает стабильную и виброустойчивую платформу, способную выдерживать динамические нагрузки.
5. Гидравлическая силовая установка (ГПУ)
Оснащен высокоэффективными насосами, регуляторами давления и регуляторами температуры.
Стандартный диапазон мощностей от 18 кВт до 90+ кВт.
ГПУ размещено в защитном корпусе с доступом для обслуживания.
6. Система управления
Доступен с ручным джойстиком, проводным пультом дистанционного управления, радиопультом и системой телеуправления 5G.
Джойстиковое управление позволяет точно манипулировать стрелой и молотом.
Интеграция с системами камер и датчиками приближения повышает безопасность в зонах ограниченной видимости.
Функциональность и преимущества
1. Оптимизация потока материалов:
Предотвращает засорение дробилки, удаляя крупные камни до того, как они попадут в камеру дробилки, что снижает нагрузку на оборудование и увеличивает производительность.
2. Меньше времени простоя:
Быстро устраняет препятствия, которые традиционно требуют ручного вмешательства, избегая дорогостоящих остановок производства.
3. Безопасность оператора:
Удаляет персонал из опасных зон благодаря возможностям дистанционного управления, взрывозащищенной электронике и настраиваемым блокировкам.
4. Широкая сфера применения:
Подходит для станций первичного, вторичного и третичного дробления в открытых шахтах, подземных работах, предприятиях по переработке отходов и туннельных проектах.
Настройка и параметры модели
Камнедробильная система со стрелой на пьедестале доступна в широком диапазоне моделей, позволяющих разместить:
1. Вылет стрелы: от компактных устройств для ограниченного пространства до моделей с увеличенным вылетом для работы с высокими стенками или глубокими желобами.
2. Размер молотка: от легких молотков для деликатной работы до тяжелых моделей для дробления массивных пород.
3. Конфигурация монтажа: Стационарная опора, настенное или мобильное основание.
4. Совместимость с окружающей средой: предназначен для использования в условиях запыления, высокой влажности и экстремальных температур.
Приложения
1. Колосниковые станции: Разрушение крупных материалов, которые не могут пройти через колосниковые решетки.
2. Щековые и вращательные дробилки: очистка засоренных и негабаритных камней в загрузочных бункерах.
3. Рудные проходы и точки отбора : Обеспечение непрерывности потока в подземных рудных желобах.
4. Заводы по производству цемента и заполнителей: помощь в определении размеров материала и контроле потока.
Установка и обслуживание
1. Установка
Поставляется в модульной форме для удобства транспортировки и быстрой сборки на месте.
Предоставлены технические чертежи и данные о нагрузках на фундамент.
Возможна дополнительная услуга по шеф-монтажу и пуско-наладке.
2. Техническое обслуживание
Точки смазки централизованы и легко доступны.
Прогнозируемое обслуживание поддерживается посредством обратной связи с датчиками (температура, давление, вибрация).
В комплект запасных частей входят пальцы, втулки, уплотнения и фильтры.
Включения пакета
1. Система стрелы на пьедестале
2. Гидросиловая установка (ГСУ)
3. Гидравлический молот
4. Встроенные детали и кронштейн дистанционного управления.
5. Коробка с установочными принадлежностями.
6. Ящик для запасных частей для технического обслуживания.
7. Дополнительные запасные части и ящик для инструментов.
8. Принципиальная электрическая и гидравлическая схема.
9. Руководство по запчастям и руководство пользователя.
Почему стоит выбрать камнедробильную систему со стрелой на пьедестале?
Надежность: Создан для непрерывной работы в режиме 24/7 в суровых промышленных условиях.
Точность: Точный контроль снижает чрезмерную поломку и потери материала.
Эффективность: увеличивает время безотказной работы дробилки, повышает производительность и снижает затраты на рабочую силу.
Масштабируемость: модульная и настраиваемая для расширения по мере вашей работы.
Почему выбирают YZH?
1. Более 20 лет производственного опыта и богатый опыт полевого обслуживания.
2. Профессиональная и творческая команда исследований и разработок.
3. ISO9001: 2015, ISO14001: 2015, ISO45001: 2018 и сертификация CE.
4. Цена в Китае и скорость в Китае.
5. Разработан для непрерывной работы — подходит для круглосуточной работы в горнодобывающей и дробильной отраслях.
6. Широкие возможности настройки — модульные размеры стрелы, блоки питания, варианты выключателей и типы управления.
7. Комплексная поддержка – от проектирования и производства до установки, ввода в эксплуатацию, обучения и послепродажного обслуживания.
