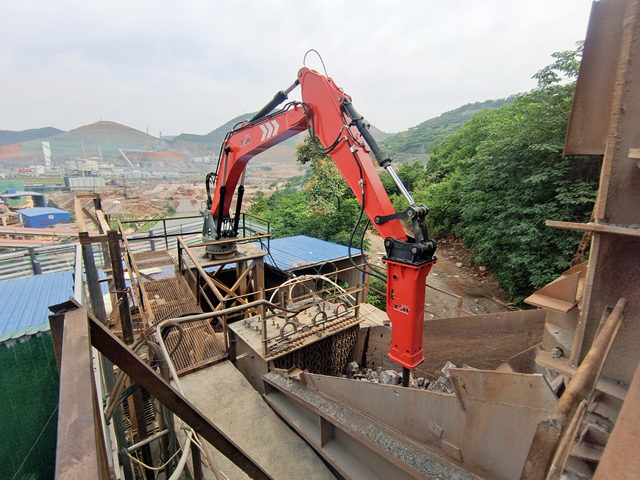

Sistema rompisassi stazionario serie YZH WH montato sull'ingresso del frantoio a

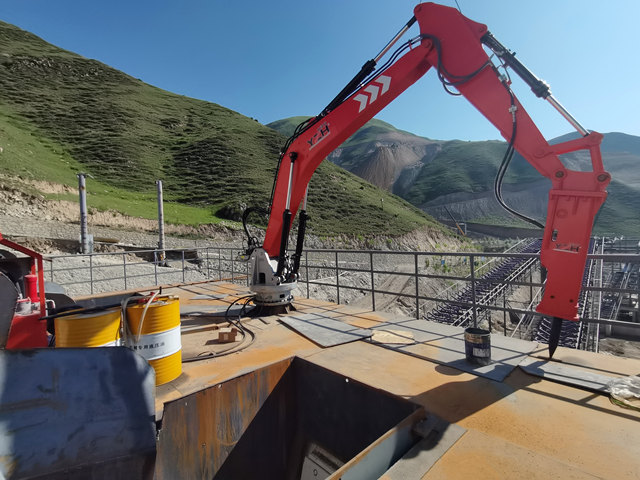

Sistema rompisassi stazionario serie YZH WH montato sull'ingresso del frantoio a mascelle

Il sistema demolitore stazionario YZH è un robusto sistema di braccio meccanico integrato con un martello idraulico, montato su un piedistallo fisso vicino a frantoi primari, grizzly o tramogge nelle operazioni di estrazione mineraria. Il suo scopo è eliminare le rocce sovradimensionate e garantire un flusso di materiale ininterrotto, migliorando l'efficienza produttiva complessiva e la sicurezza delle apparecchiature.

Principio elettrico del sistema Rockbreaker stazionario:

L'impianto elettrico governa principalmente l'automazione, il controllo remoto e le caratteristiche di sicurezza del sistema braccio:

Alimentazione: l'elettricità CA alimenta il pannello di controllo e il motore elettrico (se presente nei sistemi ibridi).

Sistema di controllo: sistemi logici basati su PLC o relè controllano il movimento del braccio, il funzionamento del martello e gli interblocchi di sicurezza.

Funzionamento a distanza: gli operatori utilizzano console con joystick elettrici o telecomandi wireless per manovrare il braccio da una distanza di sicurezza.

Sicurezza e monitoraggio: i sensori integrati e la protezione del circuito (ad esempio relè di sovraccarico, arresto di emergenza) garantiscono un funzionamento affidabile e sicuro.

Principio idraulico del sistema di demolizione stazionaria:

L’idraulica fornisce la forza operativa principale del sistema:

Unità di potenza idraulica (HPU): una pompa idraulica (solitamente alimentata da un motore elettrico) genera olio pressurizzato.

Attuatori: cilindri e motori idraulici convertono la pressione dell'olio in movimento meccanico per l'articolazione del braccio e l'azionamento del martello.

Valvole di controllo: le valvole direzionali, di pressione e di controllo del flusso gestiscono con precisione il movimento del braccio e il funzionamento del martello.

Serbatoio e filtri: il circuito dell'olio idraulico comprende un serbatoio per lo stoccaggio dell'olio e unità di filtraggio per la longevità del sistema.

Caratteristiche chiave del sistema Rockbreaker stazionario:

Struttura resistente: realizzata in acciaio ad alta resistenza per la massima durata in ambienti difficili.

Rotazione a 360° o base fissa: opzioni per la rotazione o il montaggio fisso per adattarsi ai diversi layout del sito.

Articolazione multi-articolazione: consente uno sbraccio flessibile e un'efficiente frantumazione delle rocce su tramogge, frantoi o nastri trasportatori.

Funzionamento con telecomando: garantisce la sicurezza e la comodità dell'operatore, anche dalle cabine di controllo.

Modalità di funzionamento e principio del sistema Rockbreaker stazionario:

Quando rocce sovradimensionate bloccano l'alimentazione del frantoio o la griglia del grizzly, l'operatore attiva il sistema della barra.

Il braccio viene esteso idraulicamente e posizionato tramite joystick o comandi remoti.

Il martello idraulico è allineato con la roccia e innestato per sferrare colpi potenti.

Il materiale frantumato viene quindi alimentato in modo sicuro nel frantoio o fatto passare attraverso il grizzly.

Vantaggi del sistema Rockbreaker stazionario:

1. Sicurezza migliorata: mantiene il personale lontano dalle zone ad alto rischio.

2. Tempi di fermo ridotti: elimina rapidamente i blocchi senza fermare il frantoio.

3. Manutenzione ridotta: protegge i frantoi dai danni causati da un'alimentazione sovradimensionata.

4. Controllo ad alta precisione: consente una rottura e un posizionamento accurato della roccia.

5. Durata prolungata del frantoio: previene lo stress meccanico sull'attrezzatura primaria di frantumazione.

Applicazioni del sistema Rockbreaker stazionario:

Operazioni minerarie: rimozione del minerale fuori misura nei frantoi primari nelle miniere sotterranee o di superficie.

Cave: gestione degli intasamenti nei processi di frantumazione delle pietre.

Impianti di cemento: rottura di calcare o clinker nelle tramogge di carico.

Fonderie e acciaierie: Rimozione scorie o materiale sovradimensionato.

Progetti di tunneling: rottura secondaria della roccia esplosa e rimozione dei detriti.

Specifiche del sistema Rockbreaker stazionario:

Modello n.	Unità	WHC860
Massimo. raggio di lavoro orizzontale	mm	11000
Massimo. raggio di lavoro verticale	mm	8665
minimo raggio di lavoro verticale	mm	3000
Massimo. profondità di lavoro	mm	7740
Rotazione	°	360
