BD600
YZH
Productbeschrijving

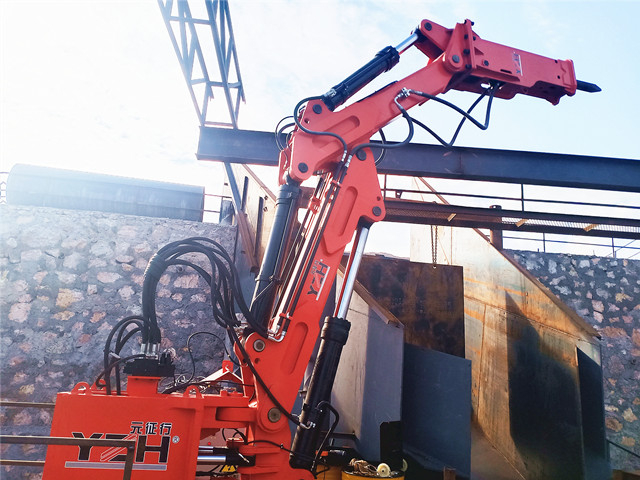

Elke operatie waarbij run-of-mine gesteente of onbewerkte steen wordt verwerkt, wordt uiteindelijk met dezelfde realiteit geconfronteerd: grote, onhandige stukken verzamelen zich bij de monding van de breker of over de grizzlystaven en brengen alles tot stilstand. Het stationaire hydraulische rotsbrekersysteem is geïnstalleerd om die probleemzone 'eigenaar' te maken, waardoor u over een speciaal gereedschap beschikt om materiaal te harken, hardnekkige rotsblokken te breken en vastgelopen rotsen op te ruimen zonder mobiele apparatuur in krappe, gevaarlijke ruimtes te verplaatsen of mensen onder zwevende rotsen te sturen.
In plaats van noodinterventies gebruikt uw team het steenbrekersysteem als onderdeel van een gedefinieerde routine: korte, gecontroleerde cycli van harken en breken die ervoor zorgen dat de feeder, breker en stroomafwaartse installatie in een gestaag tempo blijven werken.
Chronische overmaat en overbrugging bij het voedingspunt
Variaties in explosies en geologie zorgen ervoor dat sommige rotsblokken altijd de opening van je breker of de grizzly-afstand zullen overschrijden, ongeacht hoe goed het stroomopwaartse proces wordt uitgevoerd.
Met het steenbrekersysteem kunnen operators deze stukken ter plekke herpositioneren en op maat maken, zodat ze er netjes doorheen kunnen gaan zonder dat er graafmachines of risicovolle handmatige 'blokkeerwerkzaamheden' nodig zijn.
Blootstelling aan de veiligheid door handmatige steenbrekers en mobiele machines
Traditionele ruimingsmethoden – tralies, kleine brekers of graafmachines boven open trechters – plaatsen mensen en machines in directe lijn met vallend gesteente, vliegensteen en onstabiele stapels.
Met een stationaire voetstukgiek en -breker die wordt bediend vanaf een console of een radiografische afstandsbediening, wordt de gevarenzone geïsoleerd en behandeld als een 'verboden toegang'-zone tijdens de werking.
Ongeplande stilstanden die de capaciteit uithollen en de kosten per ton doen stijgen
Elke ongeplande stop golft door het proces: de feeders raken leeg, de transportbanden staan stil en de verpletterende energie per ton stijgt.
Door verstoppingen snel te verhelpen en ernstige verstikkingsgebeurtenissen te voorkomen, helpt het systeem de productievariabiliteit af te vlakken en beschermt het brekers, goten en constructies tegen misbruik.
Het stationaire hydraulische steenbrekersysteem wordt geleverd als een geïntegreerd pakket, en niet als afzonderlijke stukken die ter plaatse worden gemonteerd:
Montage van voetstuk en giek
Een stationair voetstuk of basis bevestigt de giek naast de breker, achter de muur of boven de grizzly, afhankelijk van uw lay-out.
De giekgeometrieën en -secties zijn gedimensioneerd met behulp van staal met hoge treksterkte en extra grote pennen, waardoor de stijfheid en weerstand tegen vermoeiing wordt geboden die nodig zijn voor continu breken van rotsen.
Hydraulische breker (steenhamer)
Het brekermodel is gekozen om te passen bij de hardheid van het gesteente, de grootte van de brokken en de verwachte inschakelduur, waardoor voldoende slagenergie en slagsnelheid wordt geleverd zonder dat het systeem te groot wordt.
Gereedschapsselectie en positioneringsbegeleiding zorgen voor effectief remmen en minimaliseren onbedoeld contact met brekerschalen of grizzlybalken.
Elektrisch-hydraulische krachtbron
Een speciaal aggregaat met elektromotor, pompen, reservoir, koeling en filtratie zorgt voor stabiel hydraulisch vermogen voor de giek en de sloophamer.
Instrumentatie voor olietemperatuur, druk en vervuiling ondersteunt preventief onderhoud en betrouwbare werking op de lange termijn.
Controle- en veiligheidspakket
Joystick- of radioafstandsbedieningen bieden proportionele bewegings- en hamerbediening, waardoor operators nauwkeurig rond kritieke apparatuur kunnen werken.
Integratie met PLC/DCS van de fabriek maakt het mogelijk om de steenbreker te integreren in start/stop-logica, vergrendelingen en noodstopcircuits.
Afhankelijk van de geselecteerde modelfamilie bestrijkt het werkbereik doorgaans de volledige keel van de breker plus bufferzones vóór de grizzly of rockbox, met zwenkbereiken van sectorrotatie tot bijna volledige 360°.
Het stationaire hydraulische steenbrekersysteem kan worden geconfigureerd voor een breed scala aan indelingen en taken:
Primaire kaak- en tolbrekers in dagbouw- of ondergrondse mijnen waar te grote en harde lenzen regelmatig de inlaat verstikken.
Grizzly-feeders boven brekers of ertspassages, waar lange of platte rotsen herhaaldelijk staafopeningen overspannen en zowel harken als breken vereisen.
Overslagpunten, rockboxes of surge-bins waar af en toe grote brokken of zwerfmateriaal te zien zijn dat niet veilig kan worden verwerkt door mobiele apparatuur alleen.
In elk geval worden het bereik van de giek, de montagehoogte en de grootte van de breker zo gekozen dat één stationair steenbrekersysteem alle routinematige overmaat en opstoppingen op dat station aankan.
YZH maakt gebruik van een standaardplatform met beproefde gieken, brekers en krachtbronnen, en engineert vervolgens elk stationair hydraulisch rotsbrekersysteem ter plaatse:
Ingenieurs analyseren de tekeningen van brekers en grizzly's, het invoerpad, de kenmerken van de rotsen en de beoogde doorvoer om het vereiste werkbereik en de bedrijfsklasse te bepalen.
Op basis hiervan selecteren ze een giekserie, voetstukconfiguratie, brekergrootte en zwenkbereik die alle waarschijnlijke verstoppingszones dekken zonder verspild bereik of ongebruikte capaciteit.
Funderingsbelastingen, structurele interfaces, stroomvoorziening en besturingsintegratiedetails worden verstrekt, zodat het systeem netjes kan worden geïnstalleerd in nieuwbouw of retrofits.
Voor operaties die richting een hogere automatisering gaan, kan hetzelfde platform later worden gecombineerd met camerasystemen, geavanceerde afstandsbedieningen of intelligente bedieningselementen om een 'intelligent statisch rockbreaker-systeem' te creëren zonder de kernhardware te vervangen.
Gespecialiseerde focus op voetstuk- en stationaire rotsbrekersystemen, met referenties in mijnen, steengroeven en aggregaatfabrieken over de hele wereld.
Systemen zijn ontworpen met het oog op betrouwbaarheid en veiligheid op de lange termijn, waarbij gebruik wordt gemaakt van zeer sterke materialen, extra grote verbindingen en CE-conforme ontwerpen.
Configureerbare productfamilies zorgen ervoor dat één leverancier meerdere brekers en grizzly's op dezelfde locatie kan leveren met geharmoniseerde componenten en ondersteuning.
Als overmaatse rotsblokken, grizzlyblokkades en gevaarlijk handmatig opruimen uw productieschema nog steeds bepalen, kan een stationair hydraulisch rotsbrekersysteem dat knelpunt omzetten in een beheerd, op afstand bediend station.
Deel uw breker- of grizzly-indeling, voeropening, typisch overmaats profiel en productiedoelen, en YZH ontwerpt een stationaire hydraulische rotsbrekersysteemconfiguratie die bij uw fabriek past en een veilige, voorspelbare doorvoer ondersteunt.
