del sistema rompedor de rocas fijo de alta estabilidad YZH en la cavidad de la trituradora :

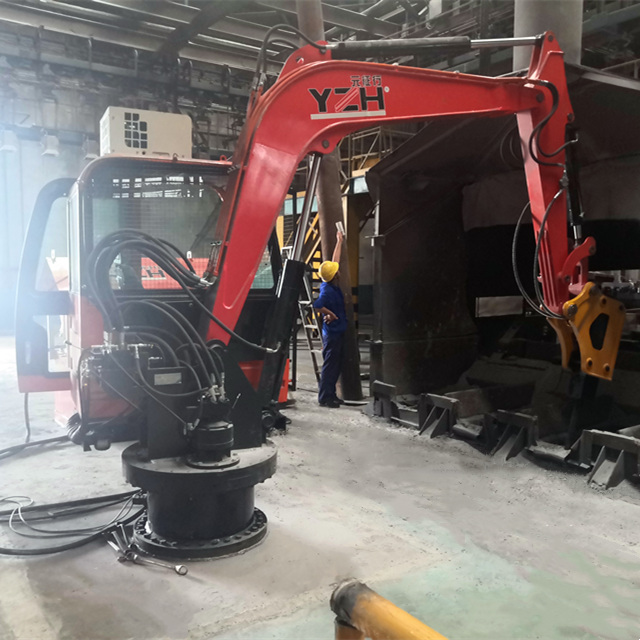

Sistema romperocas fijo de alta estabilidad YZH en la cavidad de la trituradora

El sistema romperocas fijo YZH es una solución de seguridad y manejo de materiales de próxima generación diseñada específicamente para enfrentar los desafíos de rocas de gran tamaño y bloqueos en estaciones de trituración primaria. Montada junto a las cavidades de la trituradora, esta máquina de servicio pesado ofrece una fuerza de frenado potente y precisa a través de un robusto brazo hidráulico y un conjunto de martillo, lo que garantiza un funcionamiento ininterrumpido de la trituradora, una intervención manual reducida y una seguridad y eficiencia de la planta significativamente mejoradas.

Diseñado para brindar estabilidad, alcance y rendimiento a largo plazo en los entornos de minería, canteras y agregados más exigentes, el sistema romperocas fijo YZH es la protección ideal para proteger las trituradoras contra daños y mantener un flujo de producción fluido.

Principio eléctrico del sistema rompedor de rocas fijo

El subsistema eléctrico forma la inteligencia central y el control del sistema romperocas:

Operación por control remoto: una consola cableada o inalámbrica permite al operador controlar el posicionamiento del brazo y la activación del martillo desde una ubicación remota y segura.

Lógica de control inteligente: los controladores lógicos programables (PLC) o sistemas basados ​​en relés traducen la entrada del operador en movimiento mecánico en tiempo real y garantizan la secuencia operativa.

Administración de energía: el sistema consume energía de CA de grado industrial, generalmente 380 V o más, para energizar componentes eléctricos y, opcionalmente, accionar motores eléctricos en configuraciones electrohidráulicas.

Circuitos de seguridad: protección contra sobrecorriente, funciones de parada de emergencia, indicadores de falla e interruptores de límite están integrados para una seguridad operativa de alto nivel.

Principio hidráulico del sistema rompedor de rocas fijo

El sistema hidráulico proporciona la fuerza y ​​el movimiento fluido necesarios para impulsar tanto la articulación de la pluma como los golpes del martillo:

Unidad de energía hidráulica (HPU): una unidad de bomba de alta eficiencia presuriza el aceite hidráulico, que impulsa los cilindros de la pluma y el mecanismo rompedor.

Articulación de múltiples articulaciones: la pluma utiliza articulaciones accionadas hidráulicamente para ofrecer una amplia cobertura de movimiento: rotación, elevación, balanceo y extensión según sea necesario.

Martillo rompedor: Un martillo accionado hidráulicamente ofrece golpes de impacto rápidos y concentrados, rompiendo cantos rodados y rocas que bloquean la alimentación con una alta transferencia de energía.

Control de flujo y filtración: el sistema está respaldado por válvulas proporcionales, unidades de alivio de presión y circuitos de enfriamiento/filtración de aceite para garantizar la estabilidad a largo plazo y una potencia de fluido limpia y consistente.

Características principales del sistema rompedor de rocas fijo

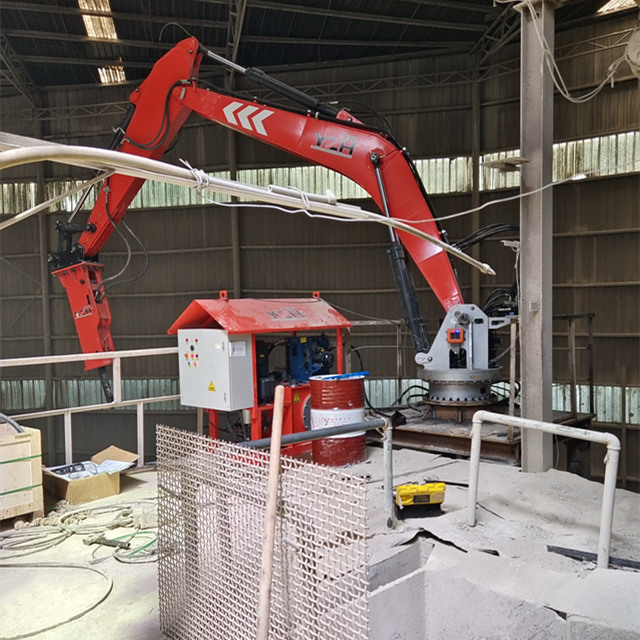

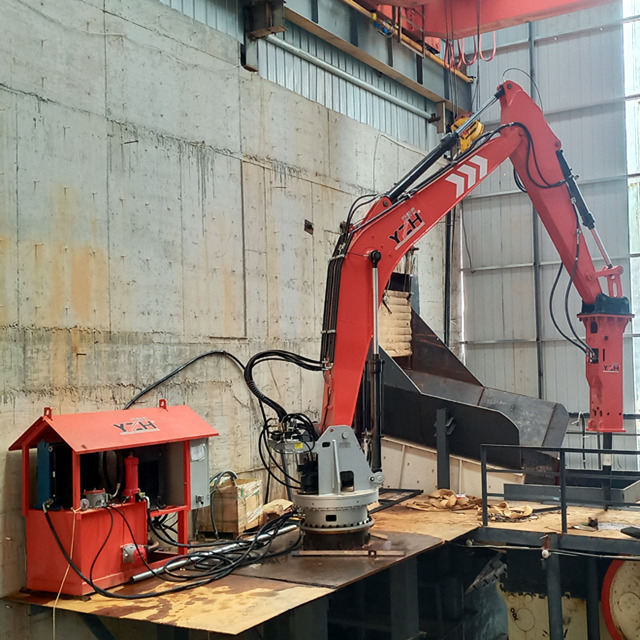

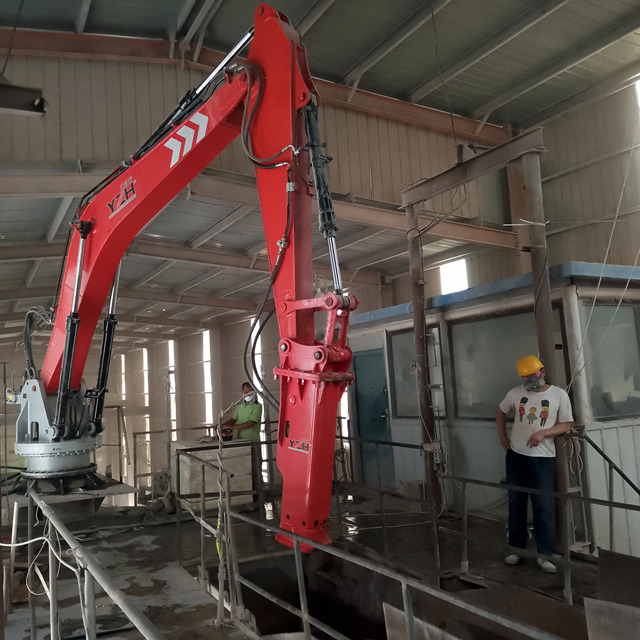

Diseño de pedestal fijo: Montado sobre una base reforzada adyacente a la cavidad de la trituradora, lo que garantiza la máxima estabilidad estructural y cero desplazamiento de vibración durante la operación.

Radio de trabajo extendido: la geometría de la pluma está optimizada para cubrir áreas grandes, lo que permite un alcance eficiente sobre las aberturas de la trituradora, tolvas o plataformas grizzly.

Construcción resistente: Construidos con acero de alta resistencia, el brazo articulado y las juntas están diseñados para resistir la fatiga, las cargas de impacto y las duras condiciones ambientales.

Interfaz amigable para el operador: Los controles simples y ergonómicos permiten un movimiento preciso con una capacitación mínima del operador.

Resistente a la intemperie y al polvo: Todos los componentes están cerrados o tratados para resistir el polvo de cemento, la humedad y las temperaturas extremas.

Modo de trabajo y principio de funcionamiento del sistema rompedor de rocas fijo

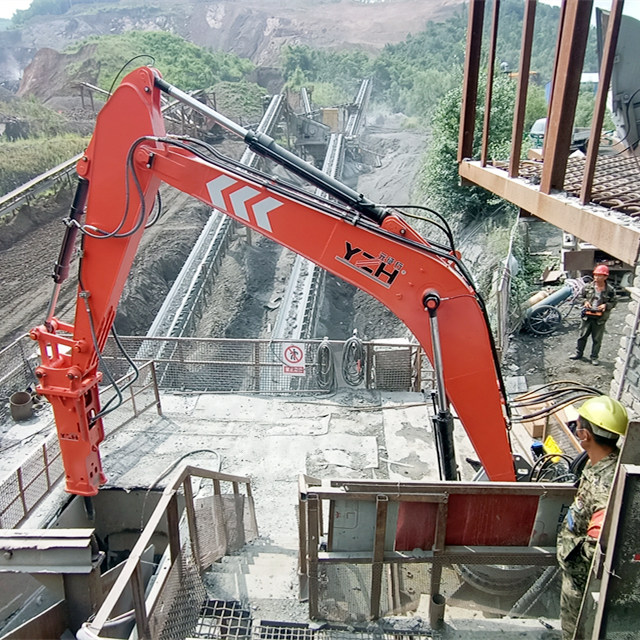

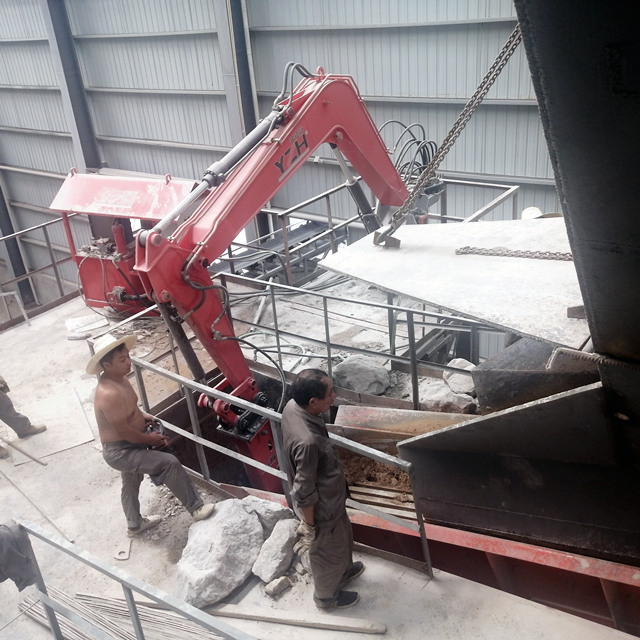

El sistema se instala al lado de la cavidad de la trituradora o sobre una tolva de alimentación.

En caso de atasco de rocas o entrada de material de gran tamaño, el operador activa el sistema de pluma de forma remota.

El brazo articulado maniobra el martillo hasta colocarlo en una posición por encima de la obstrucción.

El martillo hidráulico aplica golpes de impacto específicos para romper las rocas en tamaños transitables.

Una vez fragmentado, el material vuelve a fluir hacia la trituradora sin necesidad de apagarla o limpiarla manualmente.

Esta secuencia de trabajo garantiza un proceso de flujo de material seguro, ininterrumpido y automatizado, especialmente durante las horas críticas de producción.

Ventajas del sistema romperocas fijo

Estabilidad sólida como una roca: la base del pedestal fijo resiste el retroceso y ofrece un funcionamiento estable incluso con impactos repetidos de alta fuerza.

Protección de la trituradora: Evita que los materiales de gran tamaño dañen los mecanismos de la trituradora giratoria o de mandíbula.

Máximo tiempo de actividad: Minimiza las paradas y elimina atascos sin detener la trituradora ni poner en peligro a los trabajadores.

Manejo remoto y seguro: mantiene a los operadores alejados de zonas peligrosas y elimina la necesidad de intervención física.

Bajo costo del ciclo de vida: el diseño duradero, el desgaste reducido y el fácil mantenimiento reducen el costo total de propiedad.

Alcance y potencia personalizables: Disponible en múltiples longitudes de brazo y capacidades de triturador para adaptarse a tamaños de cavidad de trituradora específicos.

Aplicaciones típicas del sistema rompedor de rocas fijo

Operaciones Mineras: Para rotura primaria de roca en instalaciones de trituración subterráneas o a cielo abierto.

Canteras de agregados: limpieza de plataformas de grizzly, alimentadores o trituradoras primarias de obstrucciones de alimentación.

Plantas de Cemento: Rotura de caliza o clinker de gran tamaño en tolvas de materia prima o alimentadores de plataforma.

Proyectos de Túneles: Gestión de cantos rodados o roca suelta en las zonas de descarga de tuneladoras.

Plantas de procesamiento de materiales: Prevención de puentes en tolvas o sobrecarga de trituradoras en sistemas de manejo de materiales a granel.

Especificación del sistema rompedor de rocas fijo

Modelo No.	Unidad	WHB710
Máx. radio de trabajo horizontal	milímetros	9000
Máx. radio de trabajo vertical	milímetros	7150
Mín. radio de trabajo vertical	milímetros	2440
Máx. profundidad de trabajo	milímetros	6740
Rotación	°	360
