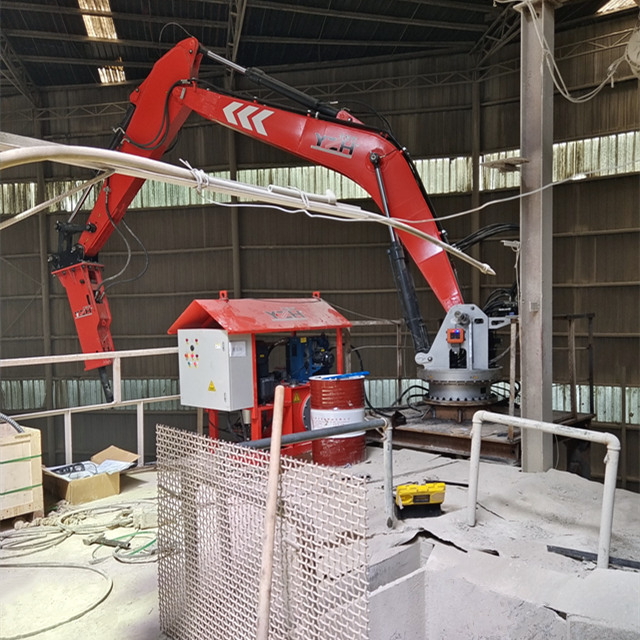

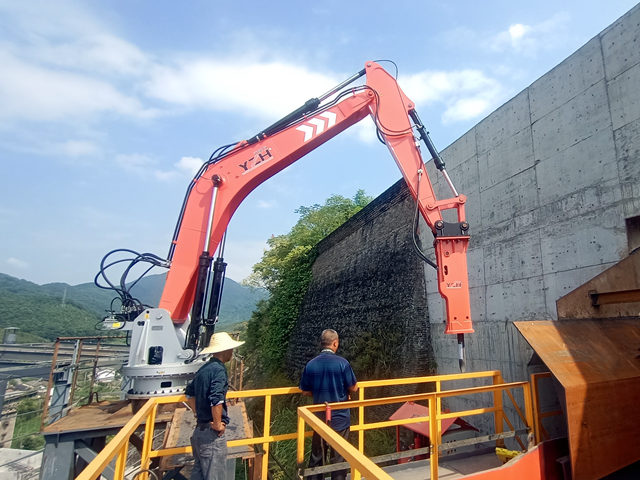

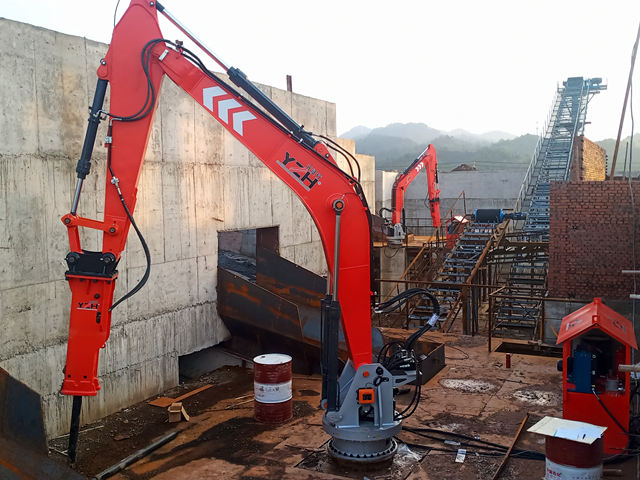

YZH High-Stable Fixed Rockbreaker System at Crusher Cavity

YZH բարձր կայուն ֆիքսված ժայռաբեկորային համակարգ ջարդիչի խոռոչում

YZH ֆիքսված ժայռաբեկոր համակարգը հաջորդ սերնդի նյութերի մշակման և անվտանգության լուծումն է, որը հատուկ մշակված է առաջնային ջարդման կայաններում մեծածավալ ապարների և խցանումների մարտահրավերներին դիմակայելու համար: Տեղադրված ջարդիչի խոռոչների կողքին՝ այս ծանրաբեռնված մեքենան հզոր, ճշգրիտ կոտրող ուժ է հաղորդում ամուր հիդրավլիկ բումի և անջատիչի հավաքման միջոցով՝ ապահովելով ջարդիչի անխափան աշխատանքը, ձեռքի միջամտության նվազեցումը և կայանի անվտանգությունն ու արդյունավետությունը զգալիորեն բարելավված:

Նախագծված կայունության, հասանելիության և երկարաժամկետ աշխատանքի համար ամենախստապահանջ հանքարդյունաբերության, քարհանքի և ագրեգատային միջավայրում, YZH ֆիքսված ժայռաբեկոր համակարգը իդեալական պաշտպանություն է ջարդիչները վնասից պաշտպանելու և արտադրության հարթ հոսքը պահպանելու համար:

Էլեկտրական սկզբունքը ֆիքսված Rockbreaker համակարգի

Էլեկտրական ենթահամակարգը կազմում է ժայռաբեկ համակարգի կենտրոնական հետախուզությունը և կառավարումը.

Հեռակառավարման գործողություն. լարային կամ անլար վահանակը թույլ է տալիս օպերատորին վերահսկել բումի դիրքը և մուրճի ակտիվացումը անվտանգ, հեռավոր վայրից:

Smart Control Logic. Ծրագրավորվող տրամաբանական կարգավորիչները (PLC) կամ ռելեի վրա հիմնված համակարգերը օպերատորի մուտքը թարգմանում են իրական ժամանակի մեխանիկական շարժման և ապահովում գործառնական հաջորդականությունը:

Էլեկտրաէներգիայի կառավարում. համակարգը օգտագործում է արդյունաբերական կարգի AC հոսանք, սովորաբար 380 Վ կամ ավելի բարձր, էլեկտրական բաղադրիչները լիցքավորելու և էլեկտրաշարժիչներն էլեկտրահիդրավլիկ կոնֆիգուրացիաներում կամայականորեն շարժելու համար:

Անվտանգության սխեման. գերհոսանքից պաշտպանություն, վթարային կանգառի գործառույթները, անսարքության ցուցիչները և սահմանային անջատիչները ինտեգրված են բարձր մակարդակի գործառնական անվտանգության համար:

Հիդրավլիկ սկզբունքը ֆիքսված Rockbreaker համակարգի

Հիդրավլիկան ապահովում է ուժը և հեղուկի շարժումը, որն անհրաժեշտ է թե՛ բումի հոդակապը և թե՛ մուրճը հարվածելու համար.

Հիդրավլիկ էներգիայի միավոր (HPU). Բարձր արդյունավետությամբ պոմպային միավորը ճնշում է հիդրավլիկ յուղին, որը սնուցում է բումի բալոնները և անջատիչ մեխանիզմը:

Բազմահոդային հոդակապ. Բումն օգտագործում է հիդրավլիկ հոդերի՝ շարժման լայն ծածկույթ ապահովելու համար՝ անհրաժեշտության դեպքում պտտվել, բարձրացնել, ճոճվել և երկարացնել:

Անջատող մուրճ. հիդրավլիկ շարժիչով մուրճը արագ, կենտրոնացված հարվածներով հարվածներ է հասցնում, քայքայում է քարերը և սնուցող ապարները՝ էներգիայի բարձր փոխանցման միջոցով:

Հոսքի վերահսկում և զտում. Համակարգն ապահովված է համամասնական փականներով, ճնշման նվազեցման միավորներով և նավթի հովացման/ֆիլտրման սխեմաներով՝ երկարաժամկետ կայունություն և մաքուր, հետևողական հեղուկի հզորություն ապահովելու համար:

Ֆիքսված Rockbreaker համակարգի հիմնական բնութագրերը

Ֆիքսված պատվանդանի ձևավորում. տեղադրված է ջարդիչի խոռոչի հարևանությամբ ամրացված հիմքի վրա՝ ապահովելով առավելագույն կառուցվածքային կայունություն և զրոյական թրթռումների տեղաշարժ շահագործման ընթացքում:

Ընդլայնված աշխատանքային շառավղ.

Ծանր շինարարություն. կառուցված է բարձր առաձգական պողպատից, բումի թեւը և հոդերը կառուցված են հոգնածության, հարվածային բեռների և շրջակա միջավայրի կոշտ պայմանների նկատմամբ դիմադրության համար:

Օպերատորի համար հարմար ինտերֆեյս. պարզ, էրգոնոմիկ կարգավորիչները թույլ են տալիս ճշգրիտ շարժվել օպերատորի նվազագույն ուսուցմամբ:

Եղանակի և փոշու դիմացկուն. բոլոր բաղադրիչները փակ են կամ մշակված են ցեմենտի փոշու, խոնավության և ջերմաստիճանի ծայրահեղություններին դիմակայելու համար:

Ֆիքսված Rockbreaker համակարգի աշխատանքային ռեժիմը և գործառնական սկզբունքը

Համակարգը տեղադրված է ջարդիչի խոռոչի կողքին կամ սնուցման վազքի վրա:

Ժայռի խցանման կամ մեծածավալ նյութի մուտքի դեպքում օպերատորը հեռակա կարգով միացնում է բումային համակարգը:

Հոդակապ բումը մանևրում է անջատիչի դիրքը խոչընդոտի վերևում:

Հիդրավլիկ մուրճը թիրախային հարվածներ է հասցնում ժայռերը անցանելի չափերի քայքայելու համար:

Կտրվելուց հետո նյութը վերսկսում է հոսքը դեպի ջարդիչ՝ առանց անջատման կամ ձեռքով մաքրման անհրաժեշտության:

Աշխատանքային այս հաջորդականությունը ապահովում է նյութերի անվտանգ, անխափան և ավտոմատացված հոսքի գործընթաց, հատկապես արտադրության կրիտիկական ժամերին:

Fixed Rockbreaker System-ի առավելությունները

Ժայռի ամուր կայունություն. ֆիքսված պատվանդանի հիմքը դիմադրում է հետընթացին` ապահովելով կայուն աշխատանք նույնիսկ բարձր ուժգնության կրկնվող հարվածների դեպքում:

Ջարդիչի պաշտպանություն. կանխում է չափից ավելի նյութերի վնասումը ծնոտի կամ պտտվող ջարդիչի մեխանիզմներին:

Առավելագույն գործարկման ժամանակ. Նվազագույնի է հասցնում կանգառները և մաքրում խցանումները՝ առանց ջարդիչը կանգնեցնելու կամ աշխատողներին վտանգի ենթարկելու:

Անվտանգ, հեռահար կառավարում. Օպերատորներին հեռու է պահում վտանգավոր գոտիներից և վերացնում ֆիզիկական միջամտության անհրաժեշտությունը:

Կյանքի ցիկլի ցածր արժեքը. երկարակյաց դիզայնը, նվազեցված մաշվածությունը և հեշտ սպասարկումը նվազեցնում են սեփականության ընդհանուր արժեքը:

Անհատականացվող հասանելիություն և հզորություն. հասանելի է բազմաթիվ թևերի երկարությամբ և անջատիչի հզորությամբ, որպեսզի համապատասխանի ջարդիչի խոռոչի հատուկ չափերին:

Ֆիքսված Rockbreaker համակարգի բնորոշ կիրառությունները

Լեռնահանքային արդյունաբերություն. ստորգետնյա կամ բաց փոս ջարդիչ կայանքներում առաջնային ապարների կոտրման համար:

Լրացուցիչ քարհանքեր. Գրիզլի տախտակամածները, սնուցող սարքերը կամ առաջնային ջարդիչները մաքրում են կերային խոչընդոտներից:

Ցեմենտի գործարաններ. մեծածավալ կրաքարի կամ կլինկերի ջարդում հումքի ցուպիկներում կամ գոգնոցների սնուցող սարքերում:

Թունելային նախագծեր. Թունելի հորատման մեքենաների բեռնաթափման վայրերում քարերի կամ չամրացված ապարների կառավարում:

Նյութերի վերամշակման կայաններ. Կանխարգելում է վազի կամրջի կամ ջարդիչի գերբեռնվածությունը զանգվածային բեռնաթափման համակարգերում:

Fixed Rockbreaker System-ի ճշգրտում

Մոդել No.	Միավոր	WHB710
Մաքս. հորիզոնական աշխատանքային շառավիղ	մմ	9000
Մաքս. ուղղահայաց աշխատանքային շառավիղ	մմ	7150
Min. ուղղահայաց աշխատանքային շառավիղ	մմ	2440
Մաքս. աշխատանքային խորությունը	մմ	6740
Ռոտացիա	°	360
