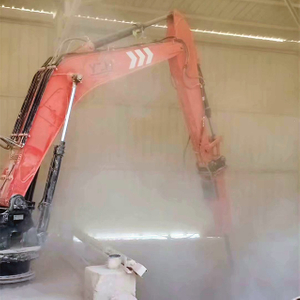

Hệ thống phá đá cố định ổn định cao YZH tại khoang máy nghiền

Hệ thống phá đá cố định YZH là giải pháp an toàn và xử lý vật liệu thế hệ tiếp theo được thiết kế đặc biệt để giải quyết các thách thức về đá quá khổ và tắc nghẽn trong các trạm nghiền chính. Được lắp bên cạnh các khoang máy nghiền, chiếc máy hạng nặng này cung cấp lực bẻ mạnh mẽ, chính xác thông qua cụm cầu dao và cần thủy lực mạnh mẽ—đảm bảo hoạt động của máy nghiền không bị gián đoạn, giảm sự can thiệp thủ công và tăng cường đáng kể tính an toàn và hiệu quả của nhà máy.

Được thiết kế để mang lại sự ổn định, tầm với và hiệu suất lâu dài trong môi trường khai thác, khai thác đá và tổng hợp đòi hỏi khắt khe nhất, hệ thống phá đá cố định YZH là biện pháp bảo vệ lý tưởng để bảo vệ máy nghiền khỏi hư hỏng và duy trì quy trình sản xuất trơn tru.

Nguyên lý điện của hệ thống phá đá cố định

Hệ thống con điện tạo thành trí thông minh và điều khiển trung tâm của hệ thống máy phá đá:

Vận hành bằng Điều khiển từ xa: Bảng điều khiển có dây hoặc không dây cho phép người vận hành điều khiển việc định vị cần cẩu và kích hoạt búa từ một vị trí từ xa, an toàn.

Logic điều khiển thông minh: Bộ điều khiển logic lập trình (PLC) hoặc hệ thống dựa trên rơle chuyển đầu vào của người vận hành thành chuyển động cơ học theo thời gian thực và đảm bảo trình tự vận hành.

Quản lý nguồn điện: Hệ thống sử dụng nguồn điện xoay chiều cấp công nghiệp, thường là 380V trở lên, để cung cấp năng lượng cho các bộ phận điện và tùy chọn điều khiển động cơ điện ở cấu hình điện-thủy lực.

Mạch an toàn: Bảo vệ quá dòng, chức năng dừng khẩn cấp, chỉ báo lỗi và công tắc giới hạn được tích hợp để đảm bảo an toàn vận hành ở mức độ cao.

Nguyên lý thủy lực của hệ thống phá đá cố định

Thủy lực cung cấp lực và chuyển động chất lỏng cần thiết để điều khiển cả khớp nối cần và búa:

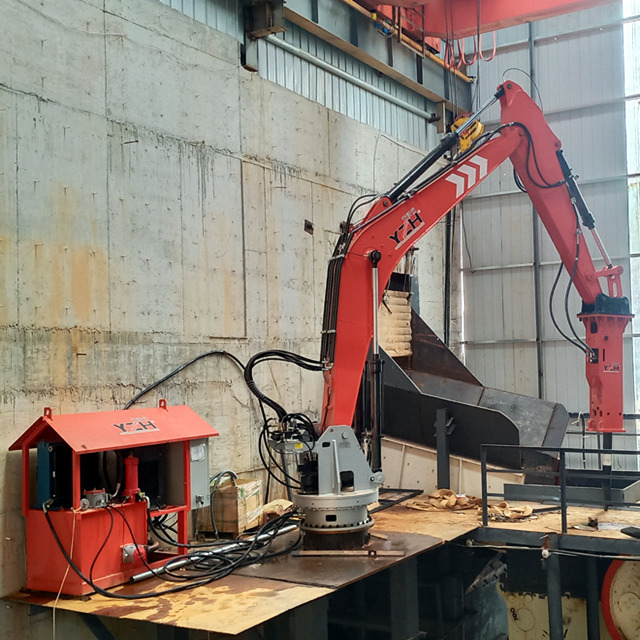

Bộ nguồn thủy lực (HPU): Một bộ phận bơm hiệu suất cao tạo áp lực cho dầu thủy lực, cung cấp năng lượng cho các xi lanh và cơ cấu ngắt của cần cẩu.

Khớp nối đa khớp: Cần sử dụng các khớp dẫn động bằng thủy lực để mang lại phạm vi chuyển động rộng—quay, nâng, lắc và kéo dài khi cần thiết.

Búa đập: Búa điều khiển bằng thủy lực mang lại những cú va chạm nhanh và tập trung, phá vỡ các tảng đá và đá chặn nguồn cấp dữ liệu với khả năng truyền năng lượng cao.

Kiểm soát dòng chảy & Lọc: Hệ thống được hỗ trợ bởi các van tỷ lệ, bộ giảm áp và mạch làm mát/lọc dầu để đảm bảo độ ổn định lâu dài và năng lượng chất lỏng sạch, ổn định.

Đặc điểm cốt lõi của hệ thống Rockbreaker cố định

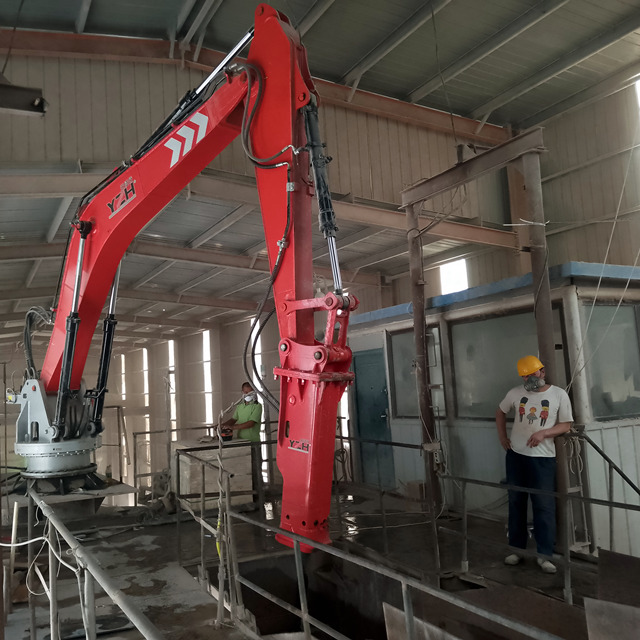

Thiết kế bệ cố định: Được gắn trên đế gia cố liền kề với khoang máy nghiền, đảm bảo độ ổn định cấu trúc tối đa và độ dịch chuyển bằng không trong quá trình vận hành.

Bán kính làm việc mở rộng: Hình dạng của cần được tối ưu hóa để bao phủ các khu vực rộng lớn, cho phép tiếp cận hiệu quả các lỗ hở của máy nghiền, phễu hoặc sàn có rãnh dày đặc.

Cấu trúc hạng nặng: Được chế tạo từ thép cường độ cao, cánh tay đòn và các khớp nối được chế tạo để chống mỏi, tải trọng va đập và các điều kiện môi trường khắc nghiệt.

Giao diện thân thiện với người vận hành: Điều khiển đơn giản, tiện dụng cho phép di chuyển chính xác mà không cần đào tạo người vận hành.

Chống chịu thời tiết và bụi bẩn: Tất cả các bộ phận đều được bao bọc hoặc xử lý để chống lại bụi xi măng, độ ẩm và nhiệt độ khắc nghiệt.

Chế độ làm việc và nguyên lý hoạt động của hệ thống phá đá cố định

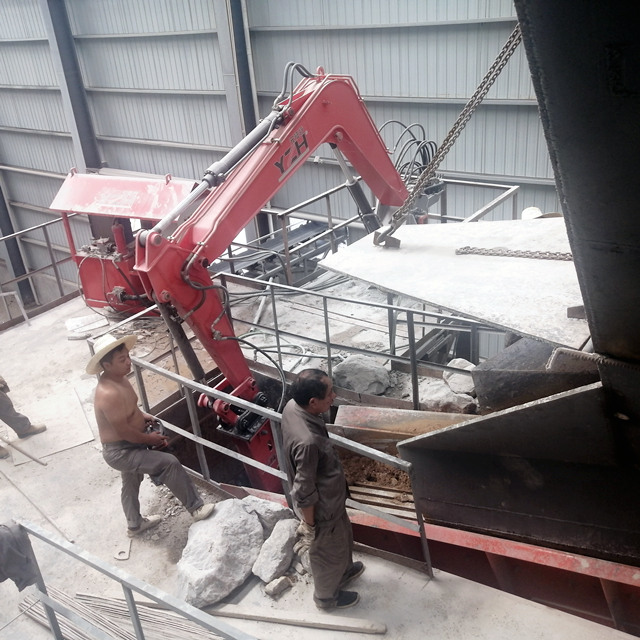

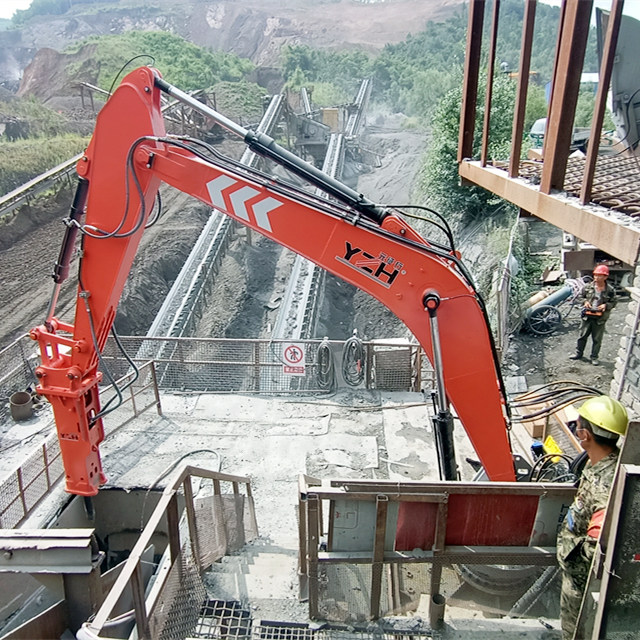

Hệ thống được lắp đặt bên cạnh khoang máy nghiền hoặc phía trên phễu cấp liệu.

Khi đá bị kẹt hoặc vật liệu quá khổ rơi vào, người vận hành sẽ kích hoạt hệ thống cần cẩu từ xa.

Cần có khớp nối điều khiển cầu dao vào vị trí phía trên vật cản.

Búa thủy lực tạo ra những cú tác động có mục tiêu để phá đá thành các kích cỡ có thể chấp nhận được.

Sau khi bị phân mảnh, vật liệu sẽ tiếp tục chảy vào máy nghiền mà không cần phải tắt máy hoặc làm sạch thủ công.

Trình tự làm việc này đảm bảo quy trình luân chuyển nguyên liệu tự động, an toàn, không bị gián đoạn, đặc biệt là trong những giờ sản xuất quan trọng.

Ưu điểm của hệ thống Rockbreaker cố định

Độ ổn định vững chắc bằng đá: Đế bệ cố định chống giật, mang lại khả năng hoạt động ổn định ngay cả khi có tác động lực cao lặp đi lặp lại.

Bảo vệ máy nghiền: Ngăn chặn các vật liệu quá khổ làm hỏng hàm hoặc cơ cấu máy nghiền chuyển động.

Thời gian hoạt động tối đa: Giảm thiểu tình trạng ngừng máy và xử lý kẹt giấy mà không làm dừng máy nghiền hoặc gây nguy hiểm cho công nhân.

Xử lý từ xa, an toàn: Giúp người vận hành tránh xa khu vực nguy hiểm và loại bỏ nhu cầu can thiệp vật lý.

Chi phí vòng đời thấp: Thiết kế bền, giảm hao mòn và bảo trì dễ dàng giúp giảm tổng chi phí sở hữu.

Phạm vi tiếp cận và công suất có thể tùy chỉnh: Có nhiều chiều dài cánh tay và công suất máy cắt để phù hợp với kích thước khoang máy nghiền cụ thể.

Các ứng dụng điển hình của hệ thống phá đá cố định

Hoạt động khai thác mỏ: Để phá đá sơ cấp khi lắp đặt máy nghiền dưới lòng đất hoặc lộ thiên.

Mỏ đá tổng hợp: Dọn sạch các sàn, máy cấp liệu hoặc máy nghiền sơ cấp khỏi vật cản cấp liệu.

Nhà máy xi măng: Nghiền đá vôi hoặc clanhke quá khổ tại phễu nguyên liệu hoặc máy cấp liệu tạp dề.

Dự án đào hầm: Quản lý đá cuội hoặc đá rời tại khu vực xả máy khoan đường hầm.

Nhà máy chế biến vật liệu: Ngăn chặn tình trạng quá tải cầu phễu hoặc máy nghiền trong hệ thống xử lý số lượng lớn.

Đặc điểm kỹ thuật của hệ thống Rockbreaker cố định

Mẫu số	Đơn vị	WHB710
Tối đa. bán kính làm việc ngang	m3c6654f7f8=Ứng dụng	9000
Tối đa. bán kính làm việc dọc	m3c6654f7f8=Ứng dụng	7150
Tối thiểu. bán kính làm việc dọc	m3c6654f7f8=Ứng dụng	2440
Tối đa. độ sâu làm việc	m3c6654f7f8=Ứng dụng	6740
Xoay	°	360
